KINDER

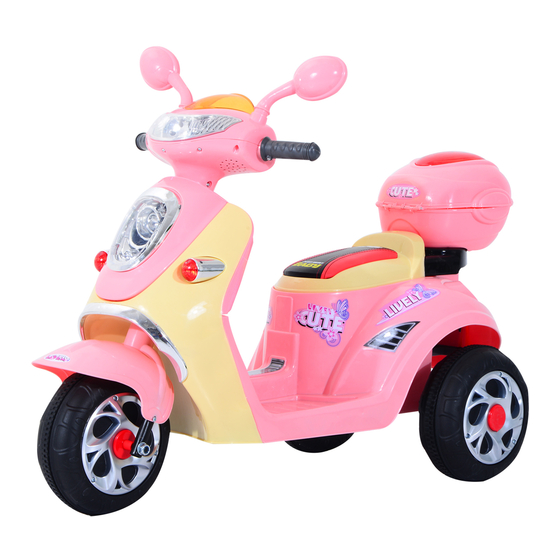

ELEKTRISCHES SPIELZEUGMOTORRAD
•
Geeignet für 37 ~ 96 Monate
•
Max. Benutzergewicht: 25kg
•
Zusammenbau durch Erwachsene notwendig
BEDIENUNGSANLEITUNG
Zusammenbau
Lesen und verstehen Sie dieses komplette Handbuch vor dem Gebrauch!
Bitte bewahren Sie dieses Handbuch für späteres Nachschlagen auf, da es wichtige
Informationen enthält.
Vor dem Erstgebrauch die Batterie für mindestens 4-6 Stunden aufladen.
Produkteigenschaften kö nnen von
der Abbildung oben abweichen.
mit
Anweisungen
zum
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HOMCOM 370-013
Inhaltszusammenfassung für HOMCOM 370-013
- Seite 1 KINDER ELEKTRISCHES SPIELZEUGMOTORRAD • Geeignet für 37 ~ 96 Monate Produkteigenschaften kö nnen von • Max. Benutzergewicht: 25kg der Abbildung oben abweichen. • Zusammenbau durch Erwachsene notwendig BEDIENUNGSANLEITUNG Anweisungen Zusammenbau Lesen und verstehen Sie dieses komplette Handbuch vor dem Gebrauch! Bitte bewahren Sie dieses Handbuch für späteres Nachschlagen auf, da es wichtige Informationen enthält.
-
Seite 2: Über Ihr Neues Fahrzeug
VORSICHT WARNUNG! ERSTICKUNGSGEFAHR Kleinteile. Nicht für Kinder unter 37Monaten geeignet. Benutzen Sie das Fahrzeug NUR auf ebenem Boden! WARNUNG! FÜR DIE SICHERHEIT IHRES KINDES BITTE LESEN SIE ALLE WARNUNGEN UND ZUSAMMENBAU- / GEBRAUCHSANWEISUNGEN. HALTEN SIE DIESE LEITFADEN FÜR KÜNFTIGES NACHSCHLAGEN. •... -
Seite 3: Teileliste
TEILELISTE TEIL Menge TEILENAME BEMERKUNGEN (Stk) Fahrzeugkarosserie Getriebe Antriebsrad 4 Stück auf der Hinterachse, 2 Stück φ10 Unterlegscheibe auf der Vorderachse. 2 Stück auf der Hinterachse, 2 Stück φ10 Sicherungsmutter auf der Vorderachse. Lenker Seitenspiegel Kopfschraube M5 x 20 Auf den Lenker aufgesetzt φ5 Mutter Auf den Lenker aufgesetzt Werkzeugkasten... -
Seite 4: Teileübersicht
TEILEÜBERSICHT HINWEIS: Einige angezeigte Teile werden beidseitig am Fahrzeug angebaut Erforderliche Werkzeuge (Nicht enthalten) Schraubenzieher Maulschlüssel... -
Seite 5: Zusammenbaufolge
ZUSAMMENBAUFOLGE • Ihr neues Fahrzeug erfordert den Zusammenbau durch Erwachsenen.Der Zusammenbau dauert mindestens 40 Minuten. Kinder können durch Kleinteile, scharfe Kanten und Spitzen im nicht zusammengebauten Zustand des Fahrzeugs verletzt werden. Beim Auspacken und Zusammenbau des Fahrzeugs Vorsicht walten lassen. Kinder dürfen keine Teile handhaben oder beim Zusammenbau des Fahrzeugs helfen. - Seite 6 ZUSAMMENBAUFOLGE • φ 10 Befestigen eine Unterlegscheibe Hinterrad Hinterachse von der rechten φ10 Seite (gesehen in Fahrtrichtung). φ10 Sicherungsmutter • Unterlegscheibe Befestigen Sie eine φ10 Buchse (Ringende zuerst) Hinterachse. • Befestigen Sie ein Hinterrad auf der Hinterachse, es muss an der Buchse sitzen.
-
Seite 7: Batterieinformationen
ZUSAMMENBAUFOLGE • Entfernen Sie mit einem Maulschlüssel eine φ10 Sicherungsmutter und eine φ10 Unterlegscheibe von der Vorderachse. • Stecken Sie die Laschen der vorderen Radkappe in die Schlitze im Vorderrad. φ10 Vorderrad • Wiederholen Sie diesen Ablauf, um die Sicherungsmutter andere vordere Radkappe am Vorderrad zu befestigen. - Seite 8 ZUSAMMENBAUFOLGE Kopfschraube M5 x 50 Lenker φ5 Mutter Vorderradzusa mmenbau • Heben Sie das Fahrzeugvorderteil an, stecken Sie den Vorderteilzusammenbau in das Loch in der Fahrzeugkarosserie. • Entfernen Sie die Schraube M5 x 50 mithilfe eines Schraubenziehers vom Lenker. • Stellen Sie die Fahrzeugkarosserie aufrecht, bringen Sie den Lenker am Ende der Vordergabel an, richten Sie die Löcher im Lenker mit den Löchern in der Vordergabel aus, stecken Sie die Schraube M5 x 50 und die Mutter φ5 in dieselbe Stellung und...
- Seite 9 ZUSAMMENBAUFOLGE • Suchen Sie den Motorstecker und Sicherung Fahrzeugstecker skasten verbinden Sie diese. Drü cken Sie fest darauf, um sicherzustellen, Stecker dass Stecker komplett Fahrzeugstecker verbunden sind. • Suchen Sie den Netzstecker und stecken Sie ihn auf den Pluspol der Pluspol Batterie.
- Seite 10 ZUSAMMENBAUFOLGE • Passen Werkzeugkastenab Werkzeugkastenabdeckung deckung den Werkzeugkasten. • Stecken Sie die φ5 Stange durch Werkzeugkastenabdeckung und den Werkzeugkasten. φ5 Stab Werkzeugkasten • Werkzeugkasten-Baugruppe auf der Karosserie anbringen. Die Löcher in der Werkzeugkiste mit φ 4 x 12 den Lö chern in der Karosserie Rundkopfschra ausrichten.
-
Seite 11: Betrieb Ihres Fahrzeugs
BETRIEB IHRES FAHRZEUGS WARNUNG! VERMEIDEN SIE VERLETZUNGEN UND TODESFÄLLE: • NIEMALS EIN KIND OHNE AUFSICHT LASSEN. ES IST EINE DIREKTE ÜBERWACHUNG DURCH EINEN ERWACHSENEN NOTWENDIG. Halten Sie das Kind in Sichtweite, wenn es im Fahrzeug ist. • Dieses Spielzeug sollte mit Vorsicht benutzt werden, denn es erfordert Fähigkeiten, um Stürze oder Zusammenstöße, die eine Verletzung des Benutzers oder Dritter verursachen, zu vermeiden. -
Seite 12: Wie Sie Ihr Fahrzeug Betreiben
WIE SIE IHR FAHRZEUG BETREIBEN Gebrauch Volume knob Audioeingang Tontasten Vorwärts-Rückwärts-Schalter Stromschalter Fußpedal NACH VORNE Drücken Sie den „Vorwärts-Rückwärts-Schalter‟ in die „Vorwärts” Stellung. Drücken Sie das „Fußpedal‟, das Fahrzeug fährt nach vorne. HALT Das Fahrzeug stoppt automatisch, wenn der Fuß des Kindes vom „Fußpedal‟ genommen wird. -
Seite 13: Aufladen Des Fahrzeugs
AUFLADEN DES FAHRZEUGS NUR EIN ERWACHSENER KANN DIE BATTERIE LADEN UND WIEDER AUFLADEN! WARNUNG! • FEUER UND ELEKTROSCHLAG VERMEIDEN: - Verwenden Sie nur die mitgelieferte wiederaufladbare Batterie und Ladegerät. Ersetzen Sie NIEMALS die Batterie oder das Ladegerät mit einer anderen Marke. Die Benutzung einer anderen Batterie oder Ladegerät kann ein Feuer oder Explosion verursachen. - Seite 14 AUFLADEN DES FAHRZEUGS 1. Öffnen Sie die Abdeckung der Steckdose (die Steckdose befindet sich neben dem Fußpedal) 2. Stecken Sie den Ladeanschluss in die Steckdose des Autos. 3. Stecken Sie den Stecker des Ladegeräts in eine Wandsteckdose. Die Batterie wird aufgeladen.
- Seite 15 FEHLERSUCHE ■ PROBLEM: Das Fahrzeug fährt nicht PROBLEM URSACHE: Die Batterie kann schwach sein. Nach jedem Gebrauch oder mindestens einmal im Monat, laden Sie die Batterie für volle 10 Stunden auf. Lassen Sie die Batterie nicht länger als 20 Stunden mit dem Ladegerä t verbunden.
-
Seite 16: Mögliche Ursache
FEHLERSUCHE ■ PROBLEM: Das Fahrzeug läuft nicht sehr lange. MÖGLICHE URSACHE: Batterie kann nicht voll aufgeladen sein. Sie laden die Batterie vielleicht nicht lange genug auf. Nach jedem Gebrauch oder mindestens einmal im Monat, laden Sie die Batterie für 8 bis 10 Stunden auf. Lassen Sie die Batterie nicht länger als 20 Stunden mit dem Ladegerät verbunden. -
Seite 17: Entsorgung Der Batterie
ENTSORGUNG DER BATTERIE ENTSORGUNG DER BATTERIE • Ihre verschlossene Blei-Säure-Batterie muss recycelt oder umweltgerecht entsorgt werden. • Entsorgen Sie die Blei-Sä ure-Batterie nicht im Feuer. Die Batterie kann explodieren oder auslaufen. • Entsorgen Sie keine Blei-Sä ure-Batterie mit Ihrem normalen Hausmüll. Die Verbrennung, auf Halden entsorgen oder Vermischung von verschlossenen Bleibatterien mit Hausmü...
