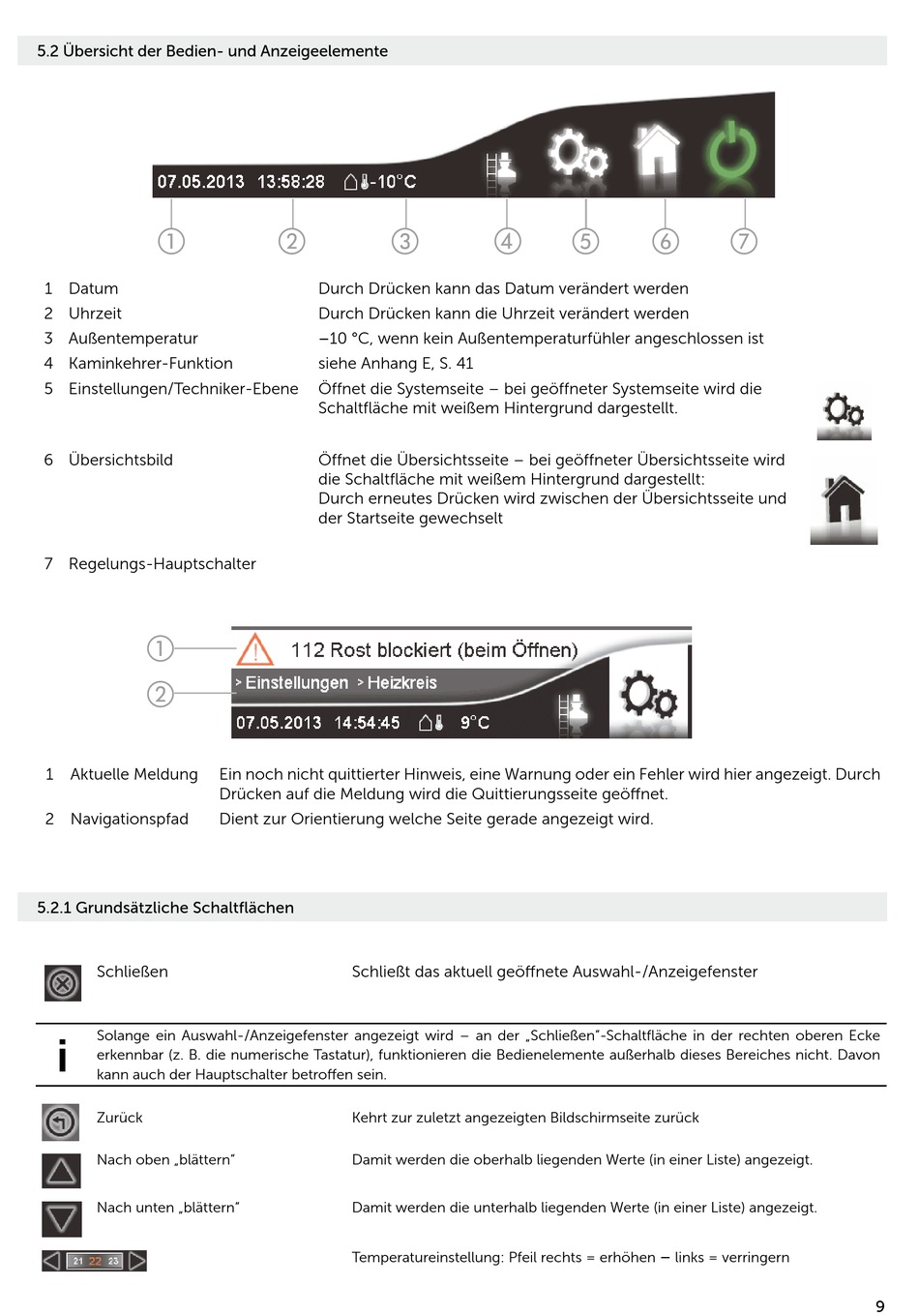

5.2 Übersicht der Bedien- und Anzeigeelemente
1 Datum
2 Uhrzeit
3 Außentemperatur
4 Kaminkehrer-Funktion
5 Einstellungen/Techniker-Ebene
6 Übersichtsbild
7 Regelungs-Hauptschalter
1 Aktuelle Meldung
2 Navigationspfad
5.2.1 Grundsätzliche Schaltflächen
Schließen
Solange ein Auswahl-/Anzeigefenster angezeigt wird – an der „Schließen"-Schaltfläche in der rechten oberen Ecke
i
erkennbar (z. B. die numerische Tastatur), funktionieren die Bedienelemente außerhalb dieses Bereiches nicht. Davon
kann auch der Hauptschalter betroffen sein.
Zurück
Nach oben „blättern"
Nach unten „blättern"
Durch Drücken kann das Datum verändert werden
Durch Drücken kann die Uhrzeit verändert werden
–10 °C, wenn kein Außentemperaturfühler angeschlossen ist
siehe Anhang E, S. 41
Öffnet die Systemseite – bei geöffneter Systemseite wird die
Schaltfläche mit weißem Hintergrund dargestellt.
Öffnet die Übersichtsseite – bei geöffneter Übersichtsseite wird
die Schaltfläche mit weißem Hintergrund dargestellt:
Durch erneutes Drücken wird zwischen der Übersichtsseite und
der Startseite gewechselt
Ein noch nicht quittierter Hinweis, eine Warnung oder ein Fehler wird hier angezeigt. Durch
Drücken auf die Meldung wird die Quittierungsseite geöffnet.
Dient zur Orientierung welche Seite gerade angezeigt wird.
Schließt das aktuell geöffnete Auswahl-/Anzeigefenster
Kehrt zur zuletzt angezeigten Bildschirmseite zurück
Damit werden die oberhalb liegenden Werte (in einer Liste) angezeigt.
Damit werden die unterhalb liegenden Werte (in einer Liste) angezeigt.
Temperatureinstellung: Pfeil rechts = erhöhen
–
links = verringern
9
