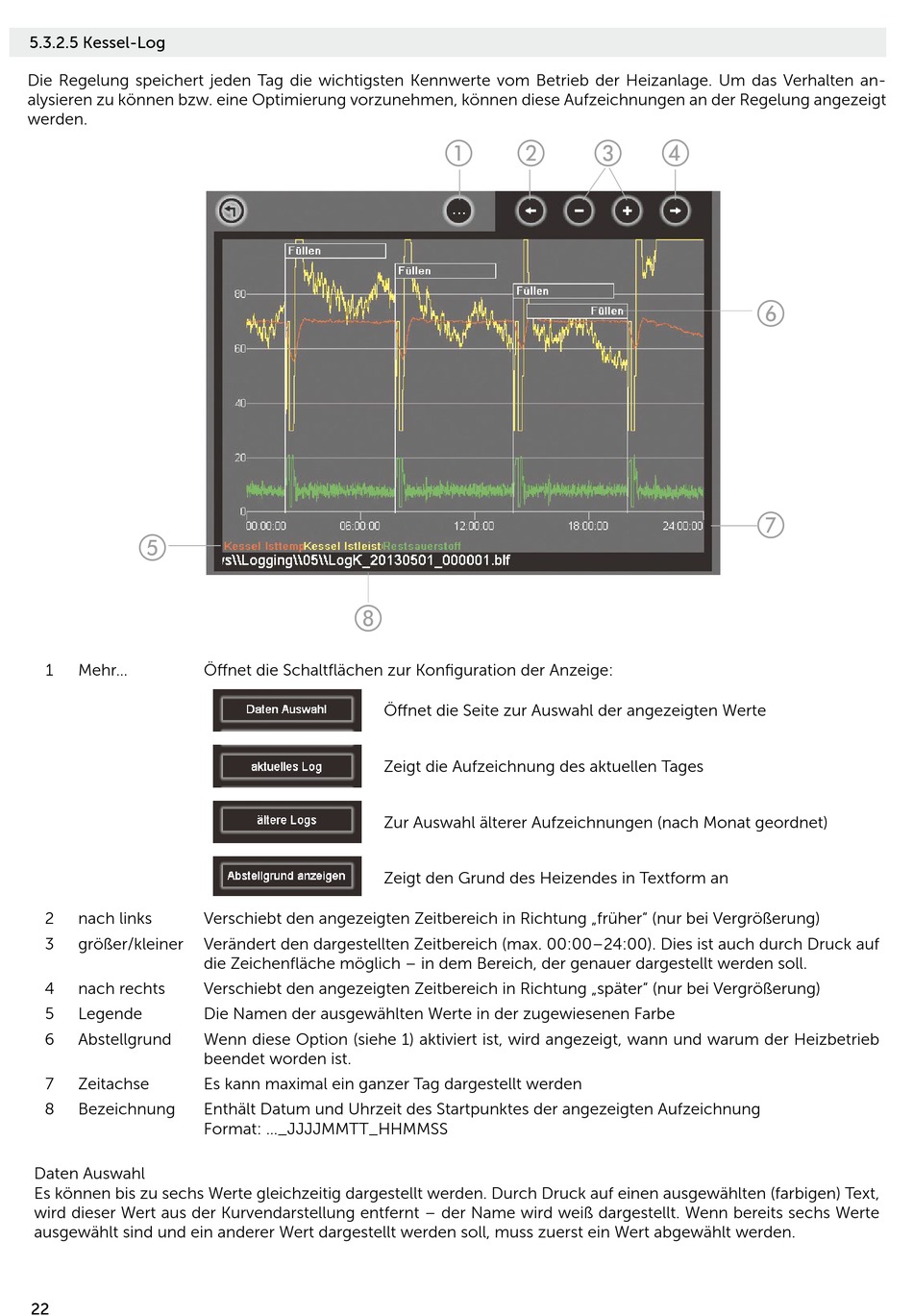

5.3.2.5 Kessel-Log
Die Regelung speichert jeden Tag die wichtigsten Kennwerte vom Betrieb der Heizanlage. Um das Verhalten an-
alysieren zu können bzw. eine Optimierung vorzunehmen, können diese Aufzeichnungen an der Regelung angezeigt
werden.
1
Mehr...
2
nach links
3
größer/kleiner
4
nach rechts
5
Legende
6
Abstellgrund
7
Zeitachse
8
Bezeichnung
Daten Auswahl
Es können bis zu sechs Werte gleichzeitig dargestellt werden. Durch Druck auf einen ausgewählten (farbigen) Text,
wird dieser Wert aus der Kurvendarstellung entfernt – der Name wird weiß dargestellt. Wenn bereits sechs Werte
ausgewählt sind und ein anderer Wert dargestellt werden soll, muss zuerst ein Wert abgewählt werden.
22
Öffnet die Schaltflächen zur Konfiguration der Anzeige:
Verschiebt den angezeigten Zeitbereich in Richtung „früher" (nur bei Vergrößerung)
Verändert den dargestellten Zeitbereich (max. 00:00–24:00). Dies ist auch durch Druck auf
die Zeichenfläche möglich – in dem Bereich, der genauer dargestellt werden soll.
Verschiebt den angezeigten Zeitbereich in Richtung „später" (nur bei Vergrößerung)
Die Namen der ausgewählten Werte in der zugewiesenen Farbe
Wenn diese Option (siehe 1) aktiviert ist, wird angezeigt, wann und warum der Heizbetrieb
beendet worden ist.
Es kann maximal ein ganzer Tag dargestellt werden
Enthält Datum und Uhrzeit des Startpunktes der angezeigten Aufzeichnung
Format: ..._JJJJMMTT_HHMMSS
Öffnet die Seite zur Auswahl der angezeigten Werte
Zeigt die Aufzeichnung des aktuellen Tages
Zur Auswahl älterer Aufzeichnungen (nach Monat geordnet)
Zeigt den Grund des Heizendes in Textform an
