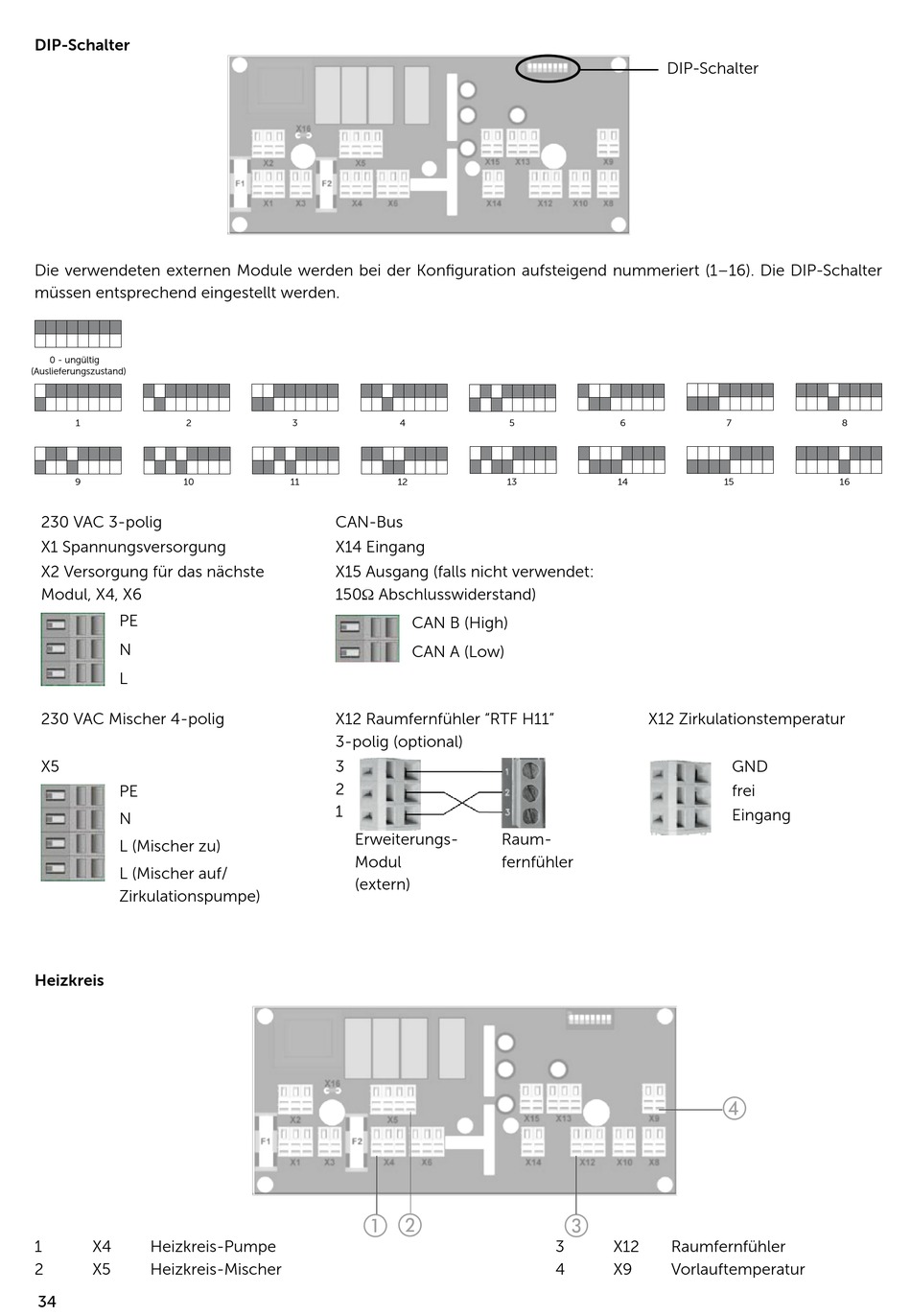

DIP-Schalter
Die verwendeten externen Module werden bei der Konfiguration aufsteigend nummeriert (1–16). Die DIP-Schalter
müssen entsprechend eingestellt werden.
0 - ungültig
(Auslieferungszustand)
1
2
9
10
230 VAC 3-polig
X1 Spannungsversorgung
X2 Versorgung für das nächste
Modul, X4, X6
PE
N
L
230 VAC Mischer 4-polig
X5
PE
N
L (Mischer zu)
L (Mischer auf/
Zirkulationspumpe)
Heizkreis
1
X4
Heizkreis-Pumpe
2
X5
Heizkreis-Mischer
34
3
4
11
12
CAN-Bus
X14 Eingang
X15 Ausgang (falls nicht verwendet:
150Ω Abschlusswiderstand)
CAN B (High)
CAN A (Low)
X12 Raumfernfühler "RTF H11"
3-polig (optional)
3
2
1
Erweiterungs-
Modul
(extern)
DIP-Schalter
5
6
13
14
X12 Zirkulationstemperatur
Raum-
fernfühler
3
X12
Raumfernfühler
4
X9
Vorlauftemperatur
7
8
15
16
GND
frei
Eingang
