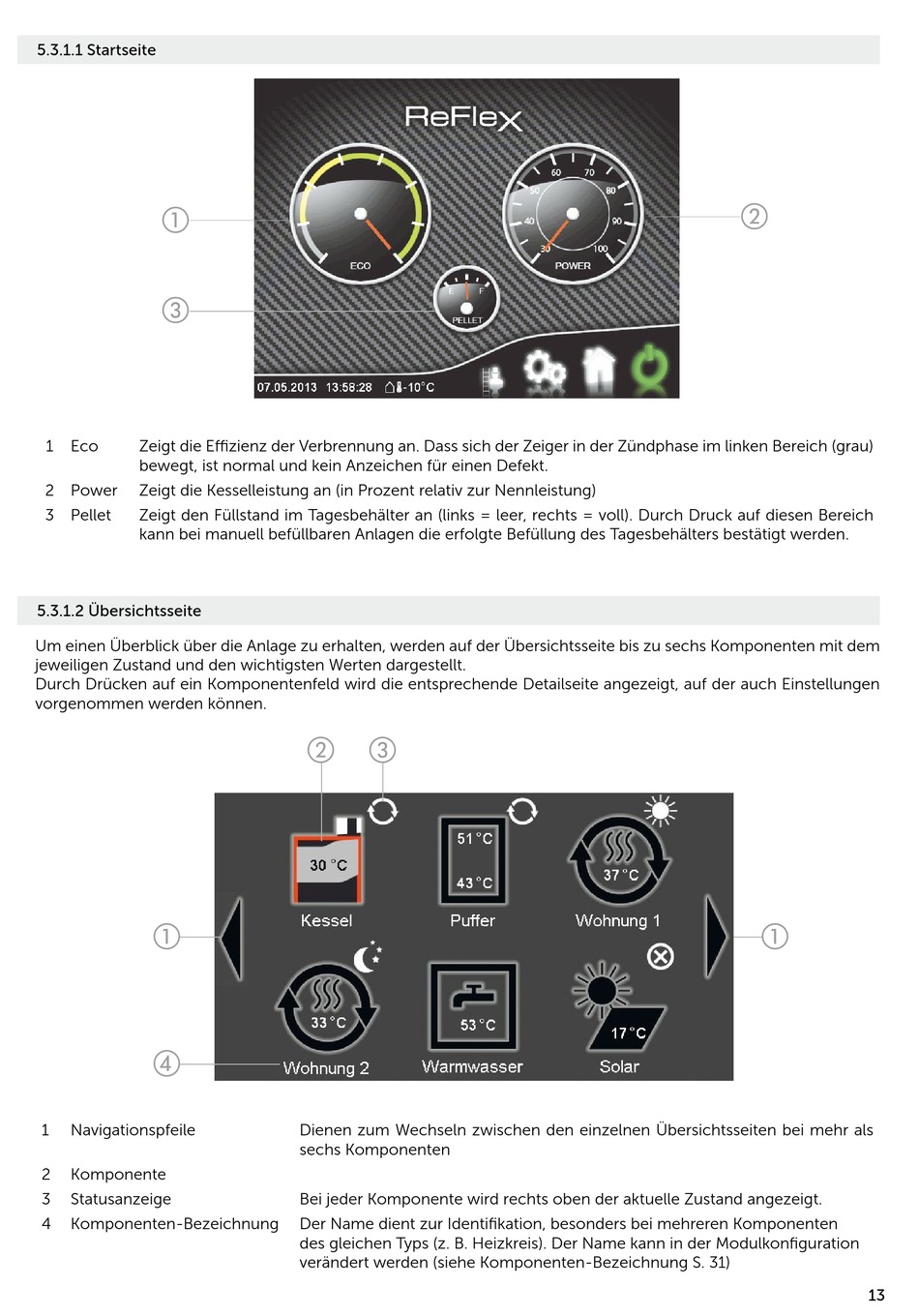

5.3.1.1 Startseite
1
Eco
Zeigt die Effizienz der Verbrennung an. Dass sich der Zeiger in der Zündphase im linken Bereich (grau)
bewegt, ist normal und kein Anzeichen für einen Defekt.
2 Power
Zeigt die Kesselleistung an (in Prozent relativ zur Nennleistung)
3 Pellet
Zeigt den Füllstand im Tagesbehälter an (links = leer, rechts = voll). Durch Druck auf diesen Bereich
kann bei manuell befüllbaren Anlagen die erfolgte Befüllung des Tagesbehälters bestätigt werden.
5.3.1.2 Übersichtsseite
Um einen Überblick über die Anlage zu erhalten, werden auf der Übersichtsseite bis zu sechs Komponenten mit dem
jeweiligen Zustand und den wichtigsten Werten dargestellt.
Durch Drücken auf ein Komponentenfeld wird die entsprechende Detailseite angezeigt, auf der auch Einstellungen
vorgenommen werden können.
1
Navigationspfeile
2
Komponente
3
Statusanzeige
4
Komponenten-Bezeichnung
Dienen zum Wechseln zwischen den einzelnen Übersichtsseiten bei mehr als
sechs Komponenten
Bei jeder Komponente wird rechts oben der aktuelle Zustand angezeigt.
Der Name dient zur Identifikation, besonders bei mehreren Komponenten
des gleichen Typs (z. B. Heizkreis). Der Name kann in der Modulkonfiguration
verändert werden (siehe Komponenten-Bezeichnung S. 31)
13
