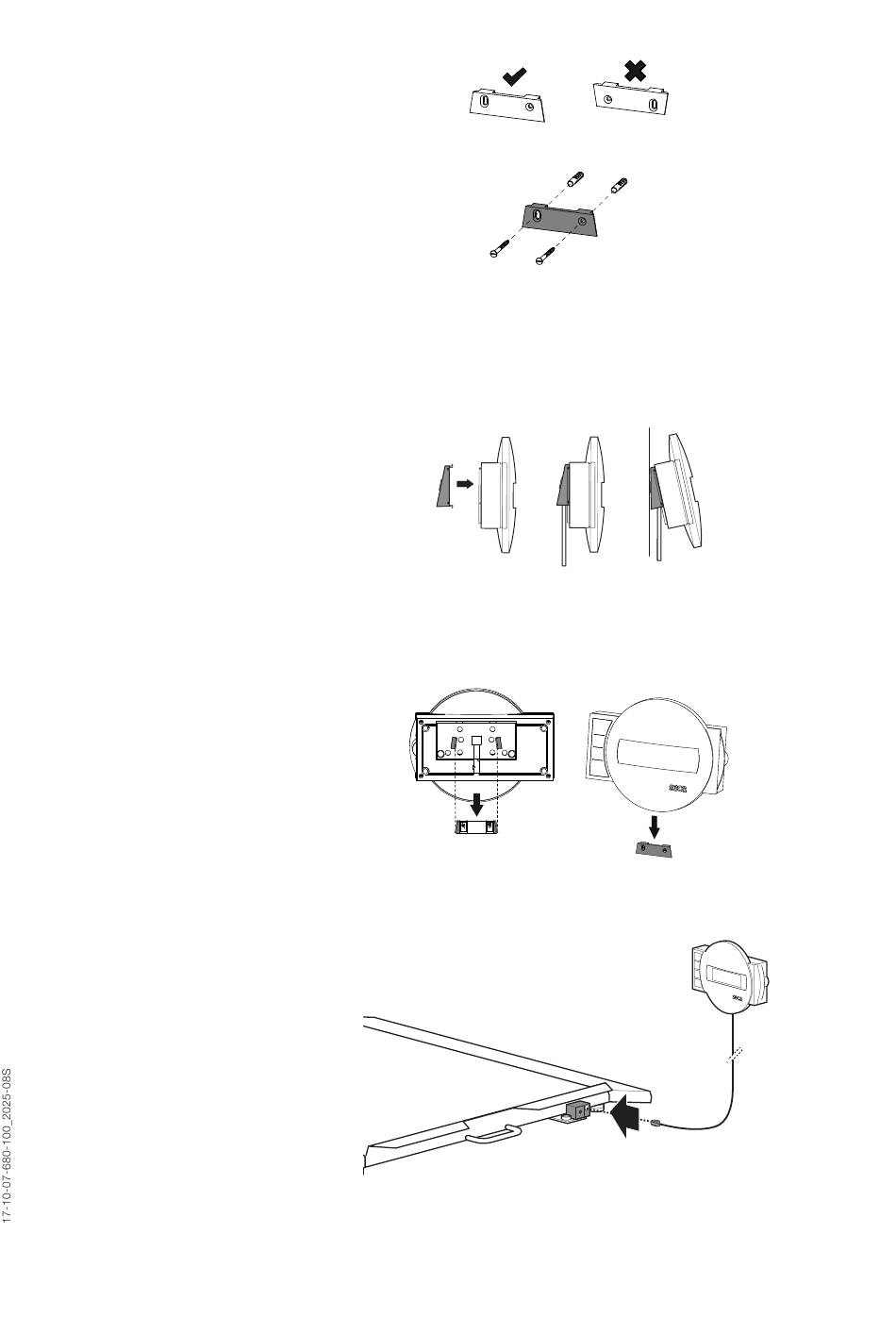

Winkeladapter montieren

Anzeigegehäuse auf
Wandhalter setzen
Verbindungskabel an
Plattform anschließen
HINWEIS
Beachten Sie bei der Wahl der Montagehöhe die Länge des Verbindungskabels.
1. Zeichnen Sie die Bohrlöcher waagerecht zueinander in der gewünschten Höhe an.
2. Bohren Sie die Löcher mit einem Bohrer Ø 5 mm.
3. Stecken Sie die Dübel in die Bohrlöcher.
4. Schrauben Sie den Wandhalter in der gezeigten Ausrichtung an der Wand fest.
1. Setzen Sie den Winkeladapter in der gezeigten Position am Anzeigegehäuse an.
2. Stellen Sie sicher, dass das Verbindungskabel in der Führungsnut des Winkeladap-
ters verläuft.
3. Drücken Sie den Winkeladapter auf das Anzeigegehäuse, bis er mit allen vier Rast-
nasen hörbar einrastet.
Rückansicht
(Prinzipdarstellung)
► Setzen Sie das Anzeigegehäuse auf den Wandhalter, wie in obiger Zeichnung darge-
stellt.
Click!
=> =>
