2) ANTENNENINSTAllATION
a) Wahl der Antenne
- Im CB-Funk gilt: Je länger eine Antenne ist, desto besser ist ihr Empfang. Ihr Fachhändler
wird Ihnen bei der Auswahl behilflich sein.
b) Mobile Antenne
- Die Antenne muss an einem Standort mit möglichst großer Metallfläche (Groundplane)
am Fahrzeug installiert werden und darf nicht an den Halterungen der Windschutz-
scheibe und der Heckscheibe installiert werden.
- Wenn bereits eine Antenne für ein Autotelefon installiert ist, muss die CB-Antenne in
möglichst großem Abstand dazu installiert werden.
- Es werden 2 Antennentypen unterschieden: die voreingestellten und die einstellbaren.
- Die voreingestellten Antennen arbeiten vorzugsweise mit einem guten Gegengewicht
(Autodach oder Heckklappe).
- Die einstellbaren Antennen bieten einen viel größeren Einsatzbereich und machen
es möglich, auch kleinere Antennentypen zu nutzen (siehe § 5 SWR-EINSTELLUNG).
- Bei einer Antenne, die eingebohrt wird, ist ein ausgezeichneter Massekontakt er-
forderlich; dazu kratzen Sie leicht das Blech um die Schraube und die sternförmige
Befestigung herum an.
- Achten Sie bei der Durchführung des Koaxialkabels darauf, das Kabel nicht einzu-
klemmen oder abzuquetschen (Gefahr eines Bruchs oder Kurschlusses).
- Schließen Sie die Antenne (B) an.
c) Stationäre Antenne
- Achten Sie darauf, dass die Antenne
möglichst frei steht. Bei der Befestigung
an einem Masten, muss die Antenne
eventuell gemäß den geltenden Normen
abgespannt werden (erkundigen Sie sich
bei einem Fachmann). Antennen und
Zubehör von PRESIDENT sind speziell für

3) ANSCHlUSS DER STROMvERSORGUNG

a) Stellen Sie sicher, dass die Versorgungsspannung 12 Volt beträgt.
b) Markieren Sie die Batterieklemmen (+) und (-) (+ = rot, - = schwarz). Wenn das Strom-
c) Der Anschluss muss an einem positiven (+) und negativen (-) Daueranschluss erfolgen.

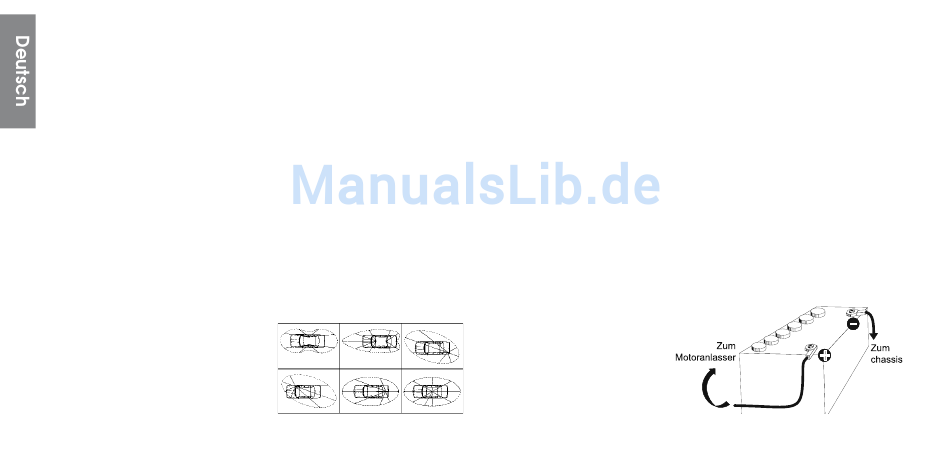

ANTENNENDIAGRAMM
6
eine optimale Leistung mit jedem Gerät aus der Baureihe ausgelegt.
Ihr PRESIDENT Harry III ASC ist mit einem Verpolungsschutz ausgestattet. Überprüfen
Sie trotzdem vor dem Anschließen die Anschlüsse auf richtige Polung.
Ihr Gerät muss über eine 12 Volt-Gleichstromquelle (A) versorgt werden. Derzeit
arbeiten die meisten Pkw und Lkw mit negativem Masseanschluss. Dies kann man
überprüfen, indem man sicherstellt, dass der negative Batterieanschluss (-) an den
Motorblock oder Fahrzeugrahmen angeschlossen ist.
Wenn dies nicht der Fall ist, wenden Sie sich an Ihren Fachhändler.
ACHTUNG: Lkws besitzen im Allgemeinen zwei Batterien und eine 24 Volt-Stromversor-
gung. Daher muss in den elektrischen Schaltkreis ein 24/12 Volt-Wandler geschaltet
werden (Typ PRESIDENT CV 24/12).
Alle im Folgenden beschriebenen Arbeiten zur Herstellung elektrischer Anschlüsse
müssen bei unterbrochener Stromversorgung zum Gerät durchgeführt werden:
versorgungskabel verlängert werden muss, verwenden Sie ein Kabel mit gleichem
oder größerem Querschnitt.
Daher empfehlen wir Ihnen, das
Stromversorgungskabel direkt
an die Batterie anzuschließen
(Durch den Anschluss an das
Stromversorgungskabel des Au-
toradios oder anderer Teile des
elektrischen Stromkreises kann
es verstärkt zum Empfang von
Störsignalen kommen).
