ACHTUNG! Senden Sie NIE ohne korrekt mit der Antenenanschluss- buchse verbundene Antenne! Stellen Sie dabei sicher, dass die angeschlossenen An- tenne* korrekt auf minimales SWR (Stehwellenverhältnis) abgestimmt ist! Benutzen Sie nie den Mobiladapter (C8) zusammen mit der Gummiwendelantenne (C2)! *Wenn die Gummiwendelantenne (C2) entfernt und durch eine CB-Antenne (Mobil/Stationär) unter Verwen- dung des Mobiladapters (C8) ersetzt wurde.
INHALTSVERZEICHNIS Lieferumfang President RANDY III im Überblick Portabelbetrieb Mobilbetrieb Vorbereitungen zur ersten Inbetriebnahme Abgleich der Antenne Bedienung ON-OFF/VOLUME DISPLAY AUFWÄRTS/ABWÄRTS-TASTEN GERÄT CTCSS / DCS SCAN / DW EMG / VOX ANL / NB / HI-CUT / COMPANDER MODE / LED-LEUCHTE...
Seite 4
INHALTSVERZEICHNIS ZUSÄTZLICHE FUNKTION BEIM EINSCHALTEN Frequenzband ZUSÄTZLICHE FUNKTION MIT PTT NoiseGate AKKUPACK Laden mit Netzteil Laden mit Mobiladapter Akkupack austauschen TECHNISCHE DATEN FEHLERSUCHE TIPPS FÜR DEN FUNKVERKEHR GLOSSAR KONFORMITÄTSERKLÄUNG GARANTIE KANAL-/FREQUENZ-TABELLEN CTCSS-Subtonliste Liste DCS-Kodierungen Europäische Normen Länder mit besonderen Beschränkungen...

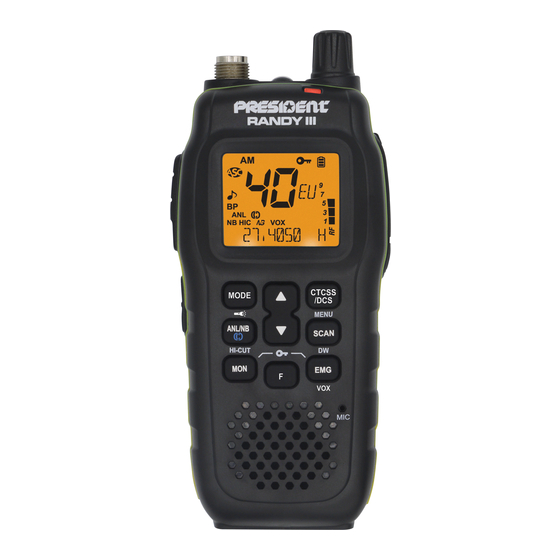

Willkommen zu einer völlig neuen Generation von CB-Funkgerä- ten! Die aktuelle PRESIDENT-Produktlinie stellt Ihnen CB-Funkgerä- te höchster Leistungsfähigkeit zur Verfügung. PRESIDENT RANDY III verwendet modernste Technik, verspricht damit höchste Qualität und stellt somit eine sichere Wahl für den Anwender mit professionellen Ansprüchen dar.
Seite 9
Mit einer Feststations-Antenne erreichen Sie mit Ihrem Funkgerät die maxima- le Reichweite. Bei Außenantennen müssen Sie unbedingt die einschlägigen VDE-Bestimmungen (Blitzschutz!), der Statik und des Baurechtes beachten! Am besten, Sie lassen die Antennenanlage in diesem Fall von einem Fach- mann montieren! Im PRESIDENT-Zubehörprogramm finden Sie auch eine Aus- wahl von leistungsfähigen Feststations-Antennen.
Die Antenne sollte dabei möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein. a) Abstimmung mit einem externen SWR-Messgerät: Ein externes SWR-Meter (z. B. PRESIDENT TOS-1 SWR-Meter) wird in die Anten- nenzuleitung zwischen Funkgerät und Antenne eingeschleift. Verwenden Sie hierfür die passend konfektionierten Koaxialkabel (PRESIDENT CA-2C).
Seite 11
SWR vor. Je niedriger das SWR, desto besser die Antennenanpassung. Ideal ist ein SWR-Wert von 1. Werte zwischen 1 und 1,8 sind dabei akzeptabel. ACHTUNG: Um Verluste in den Anschlusskabeln zwischen dem Funkgerät und dem Zubehör zu vermeiden, empfiehlt PRESIDENT eine Kabellänge unter 3 m. Ihr Funkgerät ist jetzt betriebsbereit.
D) BEDIENUNG 1) [ON-OFF/VOLUME] (Lautstärkeregler mit Ein-/ Ausschalter) Mit [ON-OFF/VOLUME] (1) können Sie das Gerät ein- und ausschalten sowie die Lautstärke regeln. Durch Drehung im Uhrzeigersinn wird das CB-Funkgerät eingeschaltet und die Lautstärke erhöht. Wenn die QUITTUNGSTON-Funktion („KEY BEEP”) aktiviert ist, werden beim Einschalten des CB-Funkgerätes vier Signaltöne wiedergegeben.
Seite 13
FM / AM / UK Anzeige Modulationsart Funktion „ASC” aktiviert Funktion „Monitor” aktiviert Funktion „Roger Beep” aktiviert Funktion „Key Beep” aktiviert ANL-Filter aktiviert (nur für AM) Störaustaster aktiviert Höhenbeschneidung aktiviert Störfilter COMPANDER gewählt Funktion „Noise Gate” aktiviert SCAN Scan-Funktion aktiviert Funktion „VOX” aktiviert Selektivrufverfahren „CTCSS”...
[▲/▼] (Aufwärts / Abwärts-Tasten) Mit [▲/▼] (3) können Sie einen höheren [▲] oder niedrigeren Kanal [▼] wäh- len bzw. einen höheren [▲] oder niedrigeren [▼] Wert einstellen. 4) [CTCSS/DCS] / [MENU] [CTCSS/DCS] (Selektivrufverfahren; kurzer Tastendruck) Bei aktivierter Funktion („CTCSS” Subton / „DCS” Digitalcode) öffnet die Rauschsperre einer empfangenden Station nur dann, wenn eine sendende Station das/die vereinbarte(n) Selektivrufverfahren benutzt.
[MENU] (Benutzermenü; langer Tastendruck) ► Drücken Sie lange die Taste [MENU] (4), um das Benutzermenü aufzurufen. wird auf dem [DISPLAY] (2) angezeigt. ► Mit [▲/▼] (3) können Sie ein Untermenü auswählen. ► Drücken Sie kurz [MENU] (4), um die Auswahl zu bestätigen bzw. drücken Sie lange die Taste [MENU] (4), um die Auswahl zu bestätigen und das Benutzermenü...
6) [EMG] / [VOX] [EMG] (Notrufkanal; kurzer Tastendruck) ► Drücken Sie kurz [EMG] (6), um einen Notrufkanal zu aktivieren. „EMG” erscheint im [DISPLAY] (2). Der Notrufkanal wird automatisch ausgewählt, wenn [EMG] (6) gedrückt wird. ► Drücken Sie erneut kurz [EMG] (6), um den zweiten frei wählbaren Notruf- kanal aufzurufen.
9) [ANL/NB] / [HI-CUT] / [ [ANL/NB] (Störgeräuschreduzierung; kurzer Tastendruck) ANL: Störbegrenzer NB: Störaustaster für impulsartige Störungen Hinweis: ANL ist nur in AM wirksam! Diese Filter ermöglichen die Reduzierung von Hintergrundgeräuschen und Empfangsstörungen. ► Jede kurze Betätigung von [ANL/NB] (9) schaltet die Filter in der folgen den Reihenfolge und Kombination: Bei aktivierter Funktion „ANL”...
10) [MODE] / [ [MODE] (Modulationssart; kurzer Tastendruck) ► Drücken Sie (wiederholt) kurz Taste [MODE] (10), um die Modulationsart auszuwählen. Die gewählte Modulationsart (FM / AM / UK) wird im [DISPLAY] (2) angezeigt. Bitte beachten Sie: Sie und Ihr Gesprächspartner müssen die gleiche Modula- tionsart benutzen! - AM (Amplituden-Modulation): Für die Kommunikation in unebenem oder bebautem Gelände über mittlere...
11) 12) Manuelle Rauschsperre Einstellen auf höchstmögliche Ansprechempfindlichkeit: Einen freien Kanal wählen und Squelchlevel so einstellen, bis das Rauschen gerade verstummt. Mögliche Werte: Rauschsperre vollständig geöffnet Bereits sehr schwache Stationen öffnen die Rauschsperre Nur extrem starke Stationen öffnen die Rauschsperre 11) [SQ-] (Squelchlevel vermindern;...
14) [PTT] (Push-To-Talk-Sendetaste) ► Zum Senden drücken Sie [PTT] (14), die [Status-LED] (15) leuchtet rot. ► Für Empfang lassen Sie [PTT] (14) wieder los, die [Status-LED] (16) erlischt bzw. leuchtet grün, wenn ein empfangenes Signal die Rauschsperre öffnet. Die Balkengrafik im [DISPLAY] (2) zeigt den relativen Empfangspegel bzw. die relative Sendeleistung an.
E) BENUTZERMENÜ ► Aufruf des Benutzermenüs durch langen Tastendruck [MENU] (4). Im [DISPLAY] (2) erscheint 1) COLOR (Farbe der Displayhintergrundbeleuchtung) Die Farbe von [DISPLAY] (2) kann wie folgt eingestellt werden: ► Auswahl von Untermenü mit [▲/▼] (3). ► Drücken Sie kurz [MENU] (4) zur Bestätigung der Untermenüauswahl. Die derzeit gewählte Option blinkt.
2) ROGER BEEP Ein „ROGER BEEP” wird ausgesendet, so bald [PTT] (14) des PTT-Handmikrofons freige- geben wird. CB-Funk ist eine „Simplex”-Kommunikation; es ist nicht möglich, gleich- zeitig zu sprechen und zu hören, wie es z.B. bei einem Telefon der Fall ist. Wenn man früher einen Durchgang beendete, sagte man „Roger”, um seinem Ge- sprächspartner zu signalisieren, dass er jetzt sprechen kann.
3) KEY BEEP (Quittungston) Einige Bedienvorgänge, wie z. B. das Wechseln von Kanälen, Tastenbetäti- gung usw., können mit Quittungstton akustisch bestätigt werden. Dieser Quittungstton kann wie folgt aktiviert oder deaktiviert werden: ► Auswahl von Untermenü mit [▲/▼] (3). ► Drücken Sie kurz [MENU] (4) zur Bestätigung der Untermenüauswahl. Die derzeit gewählte Option blinkt.
4) ECO MODE (Energiesparmodus) Mit dieser Funktion können Sie den Akku des Gerätes schonen. Dieser Energiesparmodus kann wie folgt aktiviert oder deaktiviert werden: ► Auswahl von Untermenü mit [▲/▼] (3). ► Drücken Sie kurz [MENU] (4) zur Bestätigung der Untermenüauswahl. Die derzeit gewählte Option blinkt.
5) TONE (Klangregler) Mit dieser Funktion können Sie Klangfarbe des Gerätes Ihrem Geschmack anpassen. ► Auswahl von Untermenü mit [▲/▼] (3). ► Drücken Sie kurz [MENU] (4) zur Bestätigung der Untermenüauswahl. Die derzeit gewählte Option blinkt. ► Drücken Sie (wiederholt) kurz [▲/▼] (3) zur Auswahl der gewünschten Option: Minimale Höhen / Maximale Tiefen Maximale Höhen / Maximale Tiefen (Werkseinstellung)
6) EMG SET (Notrufkanaleinstellung) Mit dieser Funktion können Sie zwei beliebige Kanäle als Notrufkanäle aus- wählen. ► Auswahl von Untermenü mit [▲/▼] (3). ► Drücken Sie kurz [MENU] (4) zur Bestätigung der Untermenüauswahl. Die derzeit gewählten Optionen blinken. ► Drücken Sie (wiederholt) kurz [▲/▼] (3) zur Auswahl des Notrufkanals, den Sie ändern möchten, oder...
7) VOX SET (VOX-Funktion konfigurieren) Es sind drei Parameter einstellbar, das [DISPLAY] (2) zeigt den jeweils gewähl- ten Parameter an, gefolgt vom aktuellen Einstellwert. Zum Ändern des Einstell- wertes des aktuellen Parameters verwenden Sie [▲/▼] (3): Empfindlichkeit „L”: Erlaubt die optimale Anpassung der VOX-Funktion an unterschiedliche Spre- cher.
► Drücken Sie lange [MENU] (4) zur Bestätigung der Einstellung und zum Verlassen des Benutzermenüs. Bei aktivierter Funktion „KEY BEEP” ertönt ein langer Signalton zur Bestätigung einer erfolgreichen Konfiguration. Hinweis: Eine erfolgreiche Konfiguration der VOX-Parameter aktiviert nicht die „VOX”-Funktion. Erfolgt keine Eingabe, verlässt das Gerät nach 10 s das Benutzermenü, ohne dabei eventuell geänderte Einstellungen zu speichern.
9) CODE S (Einstellung Selektivrufverfahren) Bei aktivierter Funktion „CTCSS/DCS” öffnet die Rauschsperre einer empfan- genden Station nur dann, wenn eine sendende Station das/die vereinbar- te(n) Selektivrufverfahren benutzt. Alle beteiligten Stationen müssen die gleiche Kodierung verwenden! In diesem Untermenü konfigurieren Sie die Selektivrufverfahren CTCSS (Sub- ton-Verfahren) und DCS (Digitalkodierung) bzw.
Seite 30
Mögliche Werte dabei sind: CTCSS: 01 - 38 DCS: 001 - 104 ► Drücken Sie kurz [MENU] (4) zur Bestätigung der Einstellung. Der Wert ist gespeichert und wird nun stetig angezeigt. Alternativ: ► Drücken Sie lange [MENU] (4) zur Bestätigung der Auswahl und zum Verlassen des Benutzermenüs.
tus (RX/TX) einstellen möchten. Wenn Sie keine weiteren Einstellungen vorneh- men möchten: ► Drücken Sie lange [MENU] (4) zur Bestätigung der Einstellungen und zum Verlassen des Benutzermenüs. Erfolgt keine Eingabe, verlässt das Gerät nach 10 s das Benutzermenü, ohne dabei eventuell geänderte Einstellungen zu speichern. 10) RESET (Zurücksetzen auf Werkseinstellungen) Diese Funktion ermöglicht die Wiederherstellung aller Werkseinstellungen.
F) ZUSÄTZLICHE FUNKTION (beim Einschalten) [F] (7) + [ON-OFF/VOLUME] (1) (FREQUENZBAND) Das verwendete Frequenzband ist entsprechend dem Einsatzland des Gerä- tes zu wählen. Verwenden Sie keine abweichende Konfiguration! Einige Länder benötigen eine Benutzerlizenz! (Mögliche Konfiguration: EU; PL; d; EC; U; In) ► Gerät mit [ON-OFF/VOLUME] (1) ausschalten. ►...
H) AKKUPACK Wenn der Akkupack geladen weden muss, blinkt die Status-LED (16) gelb, die Anzeige blinkt im [DISPLAY] (2) und wenn Sie versuchen zu senden, ertönt ein Signalton. Laden mit Netzteil (C6): ► Verbinden Sie den Ladeadapter (C7) mit der Unterseite des Gerätes. ►...
Seite 34
► Stellen Sie die Steckverbindung zwischen Gerät und frischem Akkupack (C9) her und setzen Sie ihn in das Batteriefach ein. ► Setzen Sie den Batteriefachdeckel (E) wieder auf und schrauben Sie ihn wieder fest. Hinweis: Ein neuer Akkupack muss erst geladen werden, bevor Sie das Gerät wieder benutzen können...
I) TECHNISCHE DATEN ALLGEMEIN - Modulationsarten: AM / FM - Kanäle: - Frequenzbereich: 26,965 - 27,405 MHz - Antennenanschluss: 50 Ohm - Betriebsspannung: 13,2 V DC (Mobilkonfiguration) 7,4 V (Portabelkonfiguration) - Abmessungen (in mm): 152 (B) x 66,5 (H) x 37 (T) - Masse: ca. 305 g (mit Akkupack, ohne Antenne) - Lieferumfang: Siehe Seite 7...
J) FEHLERSUCHE SIE KÖNNEN NICHT ODER NUR IN SCHLECHTER QUALITÄT SENDEN ► Prüfen Sie das Stehwellenverhältnis Ihrer Antenne sowie die Zuleitung auf mögliche Unterbrechungen oder Wackelkontakte! ► Prüfen Sie, ob das richtige Frequenzband gewählt wurde. SIE ERHALTEN AUF IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG ►...
Seite 37
► Immer nur kurz rufen. ► Nach jedem Anruf sorgfältig hören, ob eine Station antwortet. Erst dann den Anruf wiederholen. ► Nach jedem Durchgang der Gegenstation immer erst einige Sekunden abwarten, bevor man selber spricht, damit sich auch andere Stationen melden können («Umschaltpause»).
L) GLOSSAR Bei schlechten Verbindungen oder starken Störungen ist es häufig problema- tisch, schwer zu verstehende Worte wie Eigen- und Städtenamen fehlerlos zu G) GLOSSAR übermitteln. G) GLOSSAR Hier hilft das Internationale Buchstabieralphabet weiter, das auch im Luftver- kehr (ICAO) und bei der NATO eingesetzt wird: INTERNATIONAL PHONETIC ALPHABET INTERNATIONAL PHONETIC ALPHABET A Alpha H Hotel...
SIMPLIFIED EU DECLARATION OF CONFORMITY Hereby, Groupe President Electronics, declares that the radio equipment : Brand: PRESIDENT Type: TXPR611 Commercial Name: RANDY III is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: https://president-electronics.com/DC/TXPR611.
PRESIDENT, and if said antenna is at the origin of the breakdown. In order to be valid, the warranty certificate must be returned within a period of 30 days after the purchase date to the After-sales Service of the company Groupe President Electronics, or any foreign subsidiary.
Seite 41
• In case of an intervention not covered by the warranty, an estimate will be established before any repair. Thank you for your trust in the PRESIDENT quality and experience. We recommend that you read this manual carefully so that you are completely satisfi ed with your purchase. Do not forget to return the detachable warranty certifi cate on the right hand side of this page;...
Seite 42
KANAL-/FREQUENZ-TABELLE EU / EC / U (CEPT) Kanal Frequenz Kanal Frequenz 26,965 MHz 27,215 MHz 26,975 MHz 27,225 MHz 26,985 MHz 27,255 MHz 27,005 MHz 27,235 MHz 27,015 MHz 27,245 MHz 27,025 MHz 27,265 MHz 27,035 MHz 27,275 MHz 27,055 MHz 27,285 MHz 27,065 MHz 27,295 MHz...
Europäische Normen EUROPÄISCHE NORMEN Code Frequenz FM-Kanäle AM-Kanäle Länder (Voreinstellung) Frequenzband und Sendeleistung Ihres Gerätes müssen mit den nationalen Richtlinien des Landes, in dem es benutzt wird, übereinstimmen. Frequenzband und Sendeleistung Ihres Gerätes müssen mit den nationalen Richtlinien des Landes, in dem das Gerät benutzt wird, übereinstimmen. Hinweis: Drücken Sie in U-Konfiguration die [MODE] (10), um das Frequenzband zwi- schen ENG und CEPT zu wechseln.
Länder mit besonderen Beschränkungen (Lizenz/Registrierung) Dernière mise à jour de ce tableau sur le site : www.president-electronics.com, rubrique «les Postes Radio-CB» puis, «L Le rogamos encontrar la última versión de esta información en nuestro sitio web www.president-electronics.com en la en Europa».
