A.2) ANSCHLUSS DER ANTENNE
a) Wahl der Antenne
Je leistungsfähiger die Antenne, desto größer die Reichweite der Station.
Treffen Sie die entsprechende Wahl nach den folgenden Empfehlungen:

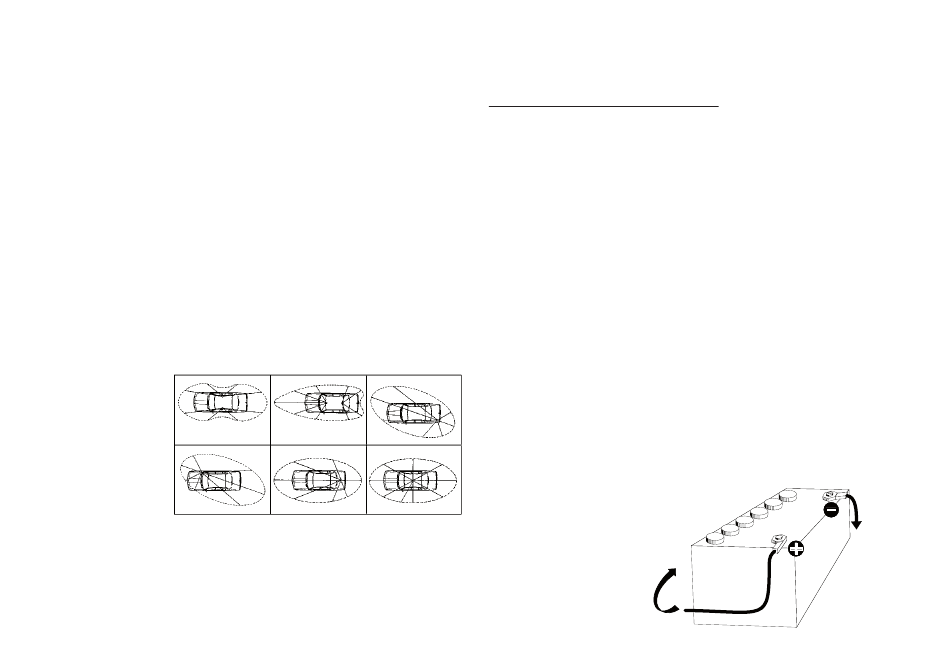

b) Mobilantenne
- Die Mobilantenne wird an der Stelle des Wagens mit der größten Metallunter
fläche montiert, möglichst weit entfernt von Windschutzscheibe und Rücklich-
tern.
- Falls schon eine Antenne für Mobiltelefone montiert ist sollte die Antenne des
Funkgerätes oberhalb davon montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen: Abgestimmte Antennen
sollten nur auf einer großen Metallunterfläche montiert werden, beispielsweise
auf dem Wagendach oder auf dem Kofferraumdeckel.
Abstimmbare Antennen bieten einen größeren Frequenzumfang und
können auch auf kleinerer Massefläche benutzt werden
- Der schwenkbare Montagebügel erlaubt den Einbau an vielen Stellen des
Wagens. Sorgen Sie dabei für eine kurze Verbindung nach Masse
(siehe A.5) Abgleich der Antenne auf niedrigstes SWR).
- Wenn Sie für die Antenne ein Loch in die Karosserie bohren, sollte das Blech
angeschmirgelt werden, damit die Befestigungsmutter des Antennenfußes
guten Kontakt zur Masse hat!"
- Führen Sie das Koaxialkabel ohne Knicke und nicht über scharfe Stellen
(Kurzschluss-Gefahr!)
- Befestigen Sie das
Antennenkabel an
der Anschlussbuchse
Antenne (B).
c) Feststations-Antenne
Mit einer Feststations-Antenne erreichen Sie mit Ihrem Funkgerät die maximale
Reichweite. Bei Außenantennen müssen Sie unbedingt die einschlägigen VDE-Be-
stimmungen (Blitzschutz!), der Statik und des Baurechtes beachten!
Am besten, Sie lassen die Antennenanlage in diesem Fall von einem Fachmann
montieren! Im PRESIDENT-Zubehörprogramm finden Sie auch eine Auswahl von leis-
tungsfähigen Feststations-Antennen.

3) STROMVERSORGUNG

Ihr PRESIDENT BARRY II + kann wahlweise an 12 und 24 V betrieben werden und ist
zusätzlich gegen Verpolung geschützt. Vergewissern Sie sich trotzdem vor dem An-
schluss von der korrekten Spannung und Polarität!
Fragen Sie im Zweifelsfall Ihre Fachwerkstatt!
In LKWs oder anderen Nutzfahrzeugen ist die Bordspannung 24 V. Auch hier kann
das Gerät ohne zusätzlichen Spannungswandler direkt betrieben werden!
Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie
wie folgt vor:
a) Ihr Funkgerät wird mit einem Kabel zur Stromversorgung geliefert, in das eine
6A-Sicherung eingeschleift ist. ACHTUNG: Falls die Sicherung im Stromversorgungs-
kabels durchbrennt: Ursache finden und beseitigen, durchgebrannte Sicherung nur
durch eine Sicherung mit identischem Wert ersetzen!
b) Das Gerät muss dauerhaft mit der Stromversorgung verbunden sein, schließen Sie
das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluss z.B am Zigaretten-
anzünder würde das Funkgerät nach Ausschalten der Zündung sonst nicht mit der
notwendigen Pufferspannung versorgt werden.
Diese Vorgehensweise verhindert gleichzeitig die Entstehung von sog. „Masseschlei-
fen", die Störgeräusche im Lautsprecher des Gerätes hervorrufen können.
c) Verlegen Sie das Stromversorgungskabel so im Auto, daß es möglichst wenig Stö-
rungen von der Zündanlage aufnehmen kann.
d) Schließen Sie die freien Enden des Stromversorgungskabels mit entsprechenden
Klemmen direkt an der Batterie an: Rot= Pluspol, Schwarz= Minuspol (Masse).
Sollten Sie dazu das Stromversorgungskabel verlängern müssen, verwenden Sie aus-
schließlich ein Kabel mit gleichem oder größerem Drahtquerschnitt!
e) Verbinden Sie das Stromversorgungskabel
mit dem Anschluss Betriebsspannung (A)
des Gerätes.
Zum
Anlasser
6
Mit Chassis
verbunden
