PRESIDENT WALKER II Handbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für PRESIDENT WALKER II
Inhaltszusammenfassung für PRESIDENT WALKER II
- Seite 1 Manuel d'utilisation Owner's manual Manual de/ usuario Ilnstrukcja obslugi H a n d b u c h...
- Seite 2 ACHTUNG! • Bevor Sie das Gerät nutzen, prüfen Sie, ob die Antenne angeschlossen ist (der Anschluss B hinter dem Gerät). Benutzen Sie das Gerät nicht, ohne dass Antenne niedrigsten kalibriert wird. Nichteinhaltung dieser Anweisungen kann den Verstärker zerstören, diese Schäden sind durch die Garantie nicht gedeckt.
-
Seite 3: Gerät Einbauen

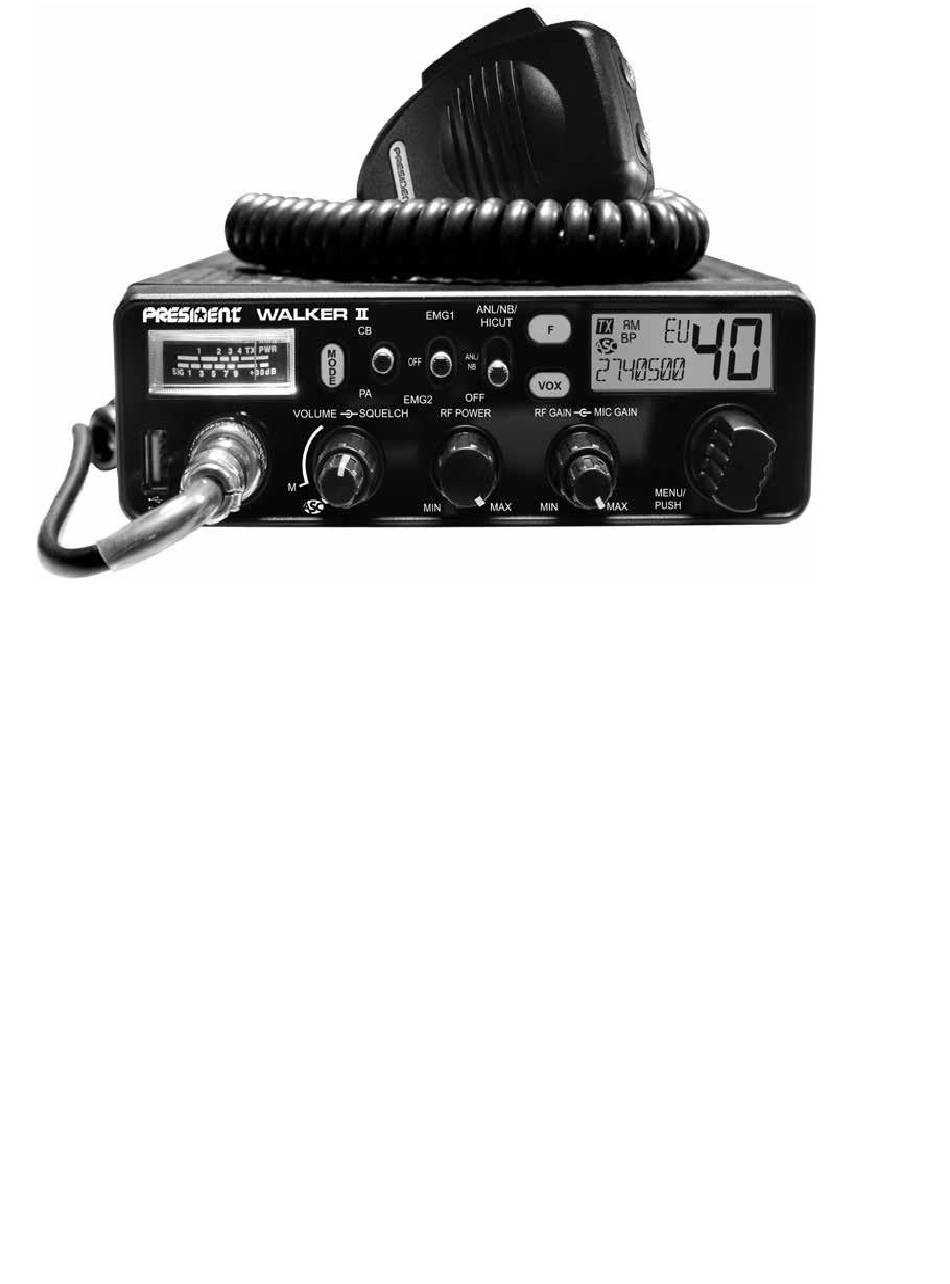

Willkommen in der Welt der neuen Generation von Transceivern (CB). Die neuen Produkten PRESIDENT gewähren Ihnen Zugang zu hochqualitativen CB Technologien. PRESIDENT WALKER II ist ein neuer Schritt in persönlicher Kommunikation und die beste Wahl für CB Technologie. Bitte lesen Sie aufmerksam die Gebrauchsanweisungen, bevor Sie das Gerät PRESIDENT WALKER II benutzen. -
Seite 4: Antenne Einbauen
Die feste Antenne muss in einem offenen Raum eingebaut werden. Wenn Sie die Antenne auf einem Mast einbauen, muss der Einbau den legalen Vorschriften entsprechen. Suchen Sie einen Fachmann, um Sie zu beraten. Alle PRESIDENT Antennen und Zubehöre sind hochqualitativ und bieten eine optimale Leistung für jedes CB Gerät. - Seite 5 *Anpassung mit internem SWR Zähler NEU, LEICHT UND SEHR PRAKTISCH – Passen Sie den SWR durch Pieptöne an. Sehen Sie dafür das Menü SWR Anpassung, Seite 39. *Anpassung mit externem SWR Zähler (z.B. Typ TOS 1- PRESIDENT) a. um den SWR Zähler anzuschließen: •...
- Seite 6 Gerät (verwenden Sie ein Kabel 40 cm höchstens) Typ CA -2C PRESIDENT. b. um den SWR Zähler anzupassen: • stellen Sie das Radio auf Sender 20 AM • stellen Sie den Schalter von SWR auf FWD (Kalibrierung) • drücken Sie den Knopf PTT (17) um zu senden •...
- Seite 7 Drehen Sie den Knopf Squelch (2) im Uhrzeigersinn bis das Hintergrundgeräusch nicht mehr gehört wird. Diese Anpassung muss genau gemacht werden, weil, wenn es beim Höchstwert eingestellt wird, nur die stärkeren Signale empfangen werden. (vollständig im Uhrzeigersinn) 3. RF Power – In Modus TX, drehen Sie den Knopf RF POWER (3), um die Sendeleistung AM/FM anzupassen.
-
Seite 8: Einstellungen Vox Funktion
7. BILDSCHIRM LCD TX – Anzeiger Senden PA – Public Address aktiviert AM – Band AM FM – Band FM UK – FM – ausgewählter Modul (nur in Konfiguration U/ENG) VOX – Funktion VOX aktiviert ASC – die Funktion ASC ist aktiviert ANL –... - Seite 9 Es sind 3 mögliche Anpassungen: Sensibilität SET L/ Niveau gegen Vox SET A/ Vox Verzögerungszeit SET T (repetitiv) 1. um eine andere Einstellung anzuzeigen, drücken Sie die Taste VOX (8) um die nächste Einstellung zu wählen. 2. drehen Sie den Drehknopf PUSH (6) oder drücken Sie die Tasten UP/DN (18) auf dem Mikrofon um die Einstellung zu ändern.
- Seite 10 Die impliziten Vorrangsender sind Sender 9/AM/ EMG 1 und Sender 19/AM/EMG2. Die voreingestellten Vorrangsender sind Sender 9/AM (EMG1) und Sender 19/AM (EMG2) (mehr Details Seite 38) Hinweis: wenn Sie einen Vorrangsender aktivieren, können Sie das Modulationsmodul nicht mehr ändern (AM oder FM), um die Funktion SCAN zu starten oder um den Modus PA zu aktivieren.
- Seite 11 Die Steckdose USB (16) kann Handys, Tabletten oder ein anderes Gerät aufladen. (5V-2.1A). 17. PTT Drücken Sie PTT um eine Nachricht zu senden, TX wird angezeigt, um zu hören lassen Sie den PTT Knopf frei, TX wird nicht mehr angezeigt. TOT (Time Out Timer) Wenn Sie länger als 5 Minuten senden (indem Sie die Taste PTT oder VOX benutzen), blinkt die Anzeige und die Übertragung wird unterbrochen.
- Seite 12 (Norm: EU, PL, D, EC, U, In) Der Frequenzband wird abhängig von Ihrem Land gewählt. Verwenden Sie keine andere Konfiguration. In manchen Ländern brauchen Sie eine Lizenz. Sehen Sie die Tabelle am Ende des Handbuches, Seite 62. Schalten Sie das Gerät ein, indem Sie auf F (9) drücken, der entsprechende Buchstabe blinkt. Um die Norm zu wechseln, drehen Sie den PUSH Knopf (6) oder drücken Sie UP/DN (18) auf dem Mikrofon.
-
Seite 13: Roger Beep
Drücken Sie den Knopf PUSH (6) für 3 Sekunden um ins Menü zu kommen. F wird angezeigt. Drehen Sie den Knopf PUSH (6) oder verwenden Sie die Tasten UP/DN (18) auf dem Mikrofon um die Funktion FARBE zu wählen. Drücken Sie PUSH (6) um zu bestätigen. Die aktuelle Farbe blinkt auf dem Bildschirm. Drehen Sie den Knopf PUSH (6) oder verwenden Sie die Tasten UP/DN (11) auf dem Mikrofon um die Farbe auszuwählen. - Seite 14 Roger Beep klingelt, wenn der Schalter PTT (17) auf dem Mikrofon frei gelassen wird, so kann Ihr Ansprechpartner sprechen. Der Transceiver ist eine einfache Kommunikationsmethode, man kann nicht gleichzeitig sprechen und hören. (so wie beim Telefon). Wenn ein Ansprechpartner sein Gespräch endet, sagt er Roger, um dem anderen Ansprechpartner mitzuteilen, dass er dran ist.
- Seite 15 2. DIMMER Die Funktion DIMMER erlaubt die Lichtstärke anzupassen, (von 1 bis 9), das Hintergrundlicht oder erlaubt das Hintergrundlicht einzustellen. Drücken Sie den Knopf PUSH (6) für 3 Sekunden um ins Menü zu kommen. F wird angezeigt. 1. Drehen Sie den Knopf PUSH (6) oder verwenden Sie die Tasten UP/DN (18) auf dem Mikrofon um die Funktion DIMMER auszuwählen.
- Seite 16 Menü zu verlassen. F wird nicht mehr angezeigt. 9. Wenn keine Taste gedrückt wird, verlässt die Einheit das Menü nach 10 Sekunden. F wird nicht mehr angezeigt. Der Vorrangsender 1 ist Sender 9/AM/. Sehen Sie Vorrangsender Seite 35. EMG SET 2 Es erlaubt die Einstellung Vorrangsender 2.
- Seite 17 6. TYP MIKROFON PRESIDENT WALKER II verfügt über ein Elektret-Mikrofon, sowie über ein dynamisches Mikrofon, PRESIDENT mit 6 PINS (sehen Sie das Diagramm Verkabelung Seite 60). Wenn Sie das Gerät einschalten, wird den Mikrofone Typ kurz angezeigt. Drücken Sie den Knopf PUSH (6) für 3 Sekunden um ins Menü zu kommen. F wird angezeigt.
-
Seite 18: Neue Einstellung
In: die Modulation des Mikrofons wird dem externen Lautsprecher übertragen (angeschlossen an die Muffe PA.SP. (D). Das empfangene System wird dem internen Lautsprecher übertragen / oder dem optionalen externen Lautsprecher angeschlossen an die Muffe EXT.SP (C)/. PA blinkt alternativ mit dem Modulationsmodul (AM oder FM). OF: der Empfang funktioniert nicht mehr. -
Seite 19: Talkback Level
Diese Funktion erlaubt Ihnen Ihre eigene Modulation in internen oder externen optionalen Lautsprecher (angeschossen an die Muffe EXT.SP (C)) zu hören. Drücken Sie und halten Sie den Knopf PTT (17) gedrückt, dann drücken Sie die Taste BAND 9 um die Funktion TALKBACK zu aktivieren/deaktivieren. Wenn die Funktion aktiv ist, blinkt TALKBACK auf dem Bildschirm für 3 Sekunden, das Niveau des aktuellen TALKBACKs wird angezeigt und bleibt permanent angezeigt. - Seite 20 Unter 20μW Gestrahlte Leistung in zusätzlichen Sender Sensibilität Mikrofon 3.0 mV Verbrauch <2A max. (mit Modulation) Verzerrung moduliertes Signal 1,8% EMPFANG 0,5μV-113 dBm (AM/FM) Max. Sensibilität bei 20dB sinad 0,35μV-116 dBm (FM) Frequenzantwort 300 Hz bis 3 kHz in AM/FM Ablehnung zusätzlicher Sender 60 dB Höchstleistung Lautsprecher...
-
Seite 21: Wie Wird Eine Nachricht Empfangen Oder Gesendet
- Prüfen Sie das Anschlusskabel - Prüfen Sie die Sicherheit D. WIE WIRD EINE NACHRICHT EMPFANGEN ODER GESENDET Nachdem Sie das Handbuch gelesen haben, prüfen Sie dass Ihr Gerät betriebsfähig ist (prüfen Sie, ob die Antenne angeschlossen ist). Drücken Sie den Knopf Push-to-talk (12), melden Sie die Nachricht „Ein Kollege für eine Probe“, diese Nachricht erlaubt Ihnen die Klarheit und die Signal-Leistung zu prüfen. -
Seite 22: Vereinfachte Eu-Konformitätserklärung
VEREINFACHTE EU KONFORMITÄTSERKLÄRUNG Hiermit erklärt Groupe President Electronics, dass der CB Transceiver Marke: PRESIDENT Typ: TXPR500 Handelsbezeichnung: WALKER II der Richtlinie 2014/53/EU entspricht. Der ganze Text der UE Erklärung finden Sie unter der Adresse: https://president-electronics.com/DC/TXPR500...
