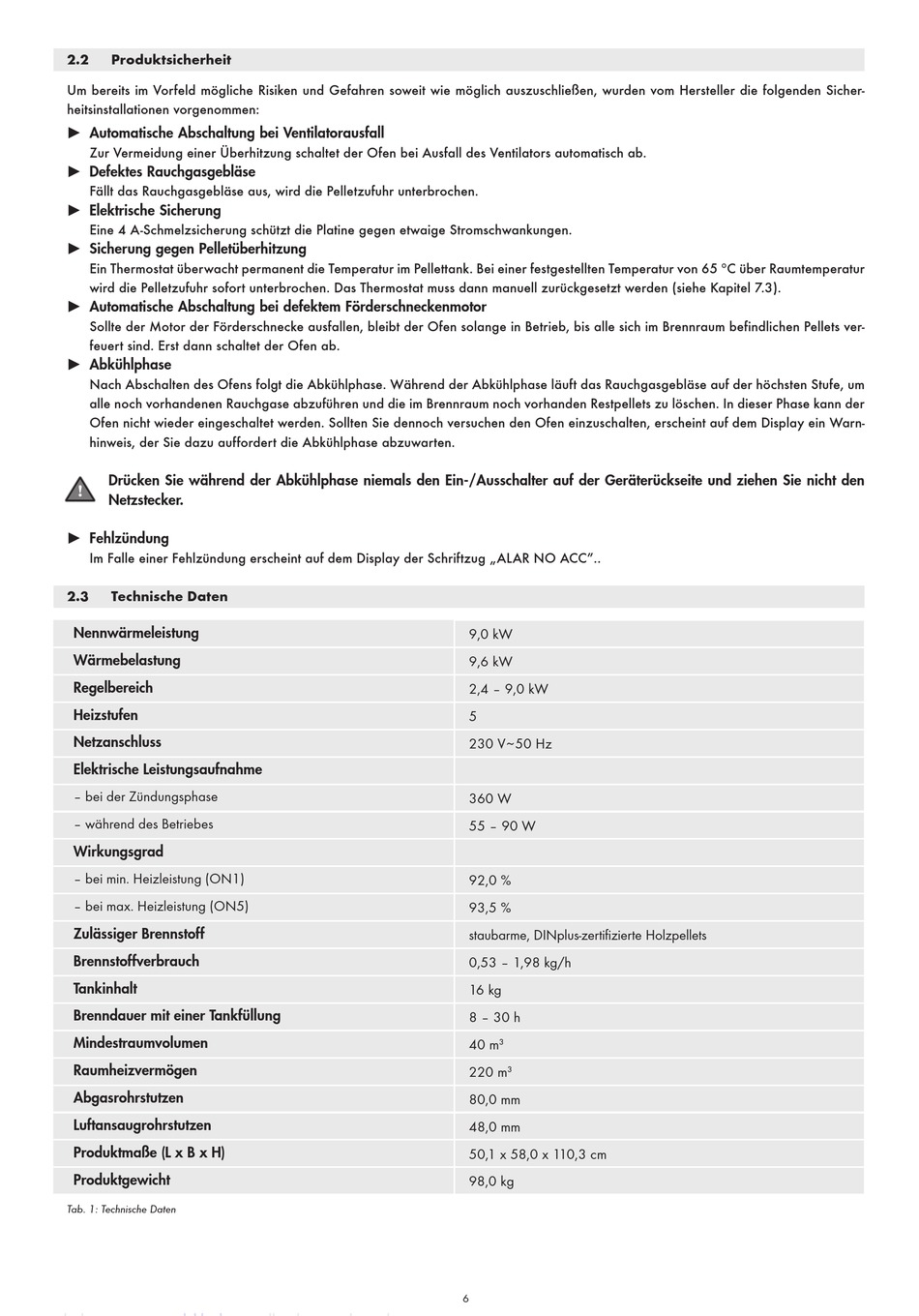

2.2
Produktsicherheit
Um bereits im Vorfeld mögliche Risiken und Gefahren soweit wie möglich auszuschließen, wurden vom Hersteller die folgenden Sicher-
heitsinstallationen vorgenommen:
Automatische Abschaltung bei Ventilatorausfall
Zur Vermeidung einer Überhitzung schaltet der Ofen bei Ausfall des Ventilators automatisch ab.
Defektes Rauchgasgebläse
Fällt das Rauchgasgebläse aus, wird die Pelletzufuhr unterbrochen.
Elektrische Sicherung
Eine 4 A-Schmelzsicherung schützt die Platine gegen etwaige Stromschwankungen.
Sicherung gegen Pelletüberhitzung
Ein Thermostat überwacht permanent die Temperatur im Pellettank. Bei einer festgestellten Temperatur von 65 °C über Raumtemperatur
wird die Pelletzufuhr sofort unterbrochen. Das Thermostat muss dann manuell zurückgesetzt werden (siehe Kapitel 7.3).
Automatische Abschaltung bei defektem Förderschneckenmotor
Sollte der Motor der Förderschnecke ausfallen, bleibt der Ofen solange in Betrieb, bis alle sich im Brennraum befindlichen Pellets ver-
feuert sind. Erst dann schaltet der Ofen ab.
Abkühlphase
Nach Abschalten des Ofens folgt die Abkühlphase. Während der Abkühlphase läuft das Rauchgasgebläse auf der höchsten Stufe, um
alle noch vorhandenen Rauchgase abzuführen und die im Brennraum noch vorhanden Restpellets zu löschen. In dieser Phase kann der
Ofen nicht wieder eingeschaltet werden. Sollten Sie dennoch versuchen den Ofen einzuschalten, erscheint auf dem Display ein Warn-
hinweis, der Sie dazu auffordert die Abkühlphase abzuwarten.
Drücken Sie während der Abkühlphase niemals den Ein-/Ausschalter auf der Geräterückseite und ziehen Sie nicht den
Netzstecker.
Fehlzündung
Im Falle einer Fehlzündung erscheint auf dem Display der Schriftzug „ALAR NO ACC"..
2.3
Technische Daten
Nennwärmeleistung
Wärmebelastung
Regelbereich
Heizstufen
Netzanschluss
Elektrische Leistungsaufnahme
– bei der Zündungsphase
– während des Betriebes
Wirkungsgrad
– bei min. Heizleistung (ON1)
– bei max. Heizleistung (ON5)
Zulässiger Brennstoff
Brennstoffverbrauch
Tankinhalt
Brenndauer mit einer Tankfüllung
Mindestraumvolumen
Raumheizvermögen
Abgasrohrstutzen
Luftansaugrohrstutzen
Produktmaße (L x B x H)
Produktgewicht
Tab. 1: Technische Daten
9,0 kW
9,6 kW
2,4 – 9,0 kW
5
230 V ~ 50 Hz
360 W
55 – 90 W
92,0 %
93,5 %
staubarme, DINplus-zertifizierte Holzpellets
0,53 – 1,98 kg/h
16 kg
8 – 30 h
40 m
3
220 m
3
80,0 mm
48,0 mm
50,1 x 58,0 x 110,3 cm
98,0 kg
6
