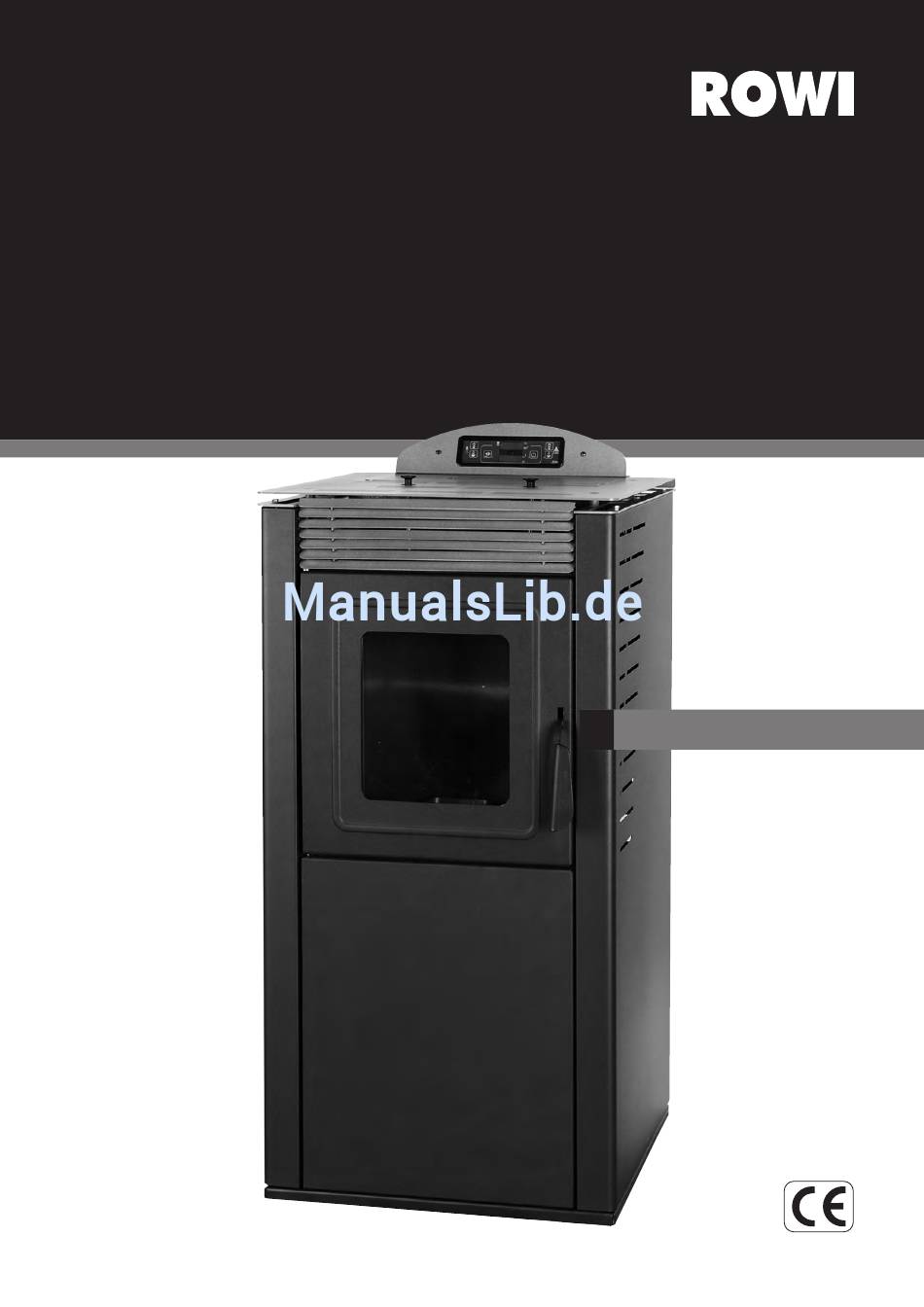

- Seite 1 Pellet-Heizofen 9,6 kW D Bedienungsanleitung Artikel-Nummer: 1 03 04 0003, 1 03 04 0004, 1 03 04 0005...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Pellet-Heizofens erlauben. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeines Konformitätserklärung Typenschild und Kurzanweisung Produktbeschreibung Anwendungsbereich, Funktionsweise und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Trippel-Werte (für den Schornsteinfeger) Leistung und Verbrauch Untersagte Anwendungsbereiche Sicherheitsinformationen 2.7.1 Allgemeine Sicherheitshinweise 2.7.2 Spezifische Sicherheitshinweise Zulässiger Brennstoff Was sind Holzpellets? Wieso ist die Qualität des Brennstoffes so wichtig? Wie erkennt man qualitativ hochwertige Holzpellets? Lagerung und Transport Vorbereitung des Produktes für den Betrieb... -
Seite 4: Allgemeines
Kaminofens. Durch seine kompakte Bauweise und sein ansprechendes Design schafft dieser Pellet-Heizofen ein besonderes Ambien- te und eine angenehme Atmosphäre in jedem Wohnraum. Dabei ist dieser qualitativ hochwertige Heizofen von ROWI ganz einfach und bequem zu bedienen. Die Förderschnecke befördert den Brennstoff vollau to matisch in den Brennraum, wo die Pelletts mit Hilfe eines elek- trischen Zündwiderstands gezündet werden. -
Seite 5: Typenschild Und Kurzanweisung
Typenschild und Kurzanweisung Das Typenschild des Pellet-Heizofens 9,6 kW mit allen relevanten technischen Daten sowie eine Kurzanweisung sind auf der Geräterück- seite angebracht. ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3, 76698 Ubstadt-Weiher, Germany Service-Hotline +49 7253 9460-40 Service-Fax +49 7253 9460-40 service@rowi.de, www.rowi.de... -
Seite 6: Produktsicherheit
Produktsicherheit Um bereits im Vorfeld mögliche Risiken und Gefahren soweit wie möglich auszuschließen, wurden vom Hersteller die folgenden Sicher- heitsinstallationen vorgenommen: Automatische Abschaltung bei Ventilatorausfall Zur Vermeidung einer Überhitzung schaltet der Ofen bei Ausfall des Ventilators automatisch ab. Defektes Rauchgasgebläse Fällt das Rauchgasgebläse aus, wird die Pelletzufuhr unterbrochen. -
Seite 7: Trippel-Werte (Für Den Schornsteinfeger)
Trippel-Werte (für den Schornsteinfeger) Zugbedarf (Mindestförderdruck des Kamins) 10 Pa Abgastemperatur – bei min. Heizleistung (ON1) 91 °C – bei max. Heizleistung (ON5) 121 °C Abgasmassenstrom – bei min. Heizleistung (ON1) 3,41 g/s – bei max. Heizleistung (ON5) 6,53 g/s Durchschnittlicher CO -Gehalt –... -
Seite 8: Spezifische Sicherheitshinweise
Ofens strengstens untersagt. Informieren Sie Ihren Bezirksschornsteinfeger frühzeitig – mindestens 10 Tage vor Installation, am besten jedoch bereits vor dem Kauf – über die geplante Installation und Inbetriebnahme des ROWI Pellet-Heizofens 9,6 kW. Beachten Sie bei der Installation und Inbetriebnahme unbedingt sämtliche nationalen und Europäischen Normen sowie alle örtlichen Vorschriften. -
Seite 9: Zulässiger Brennstoff
Schalten Sie den Ofen sofort am Hauptschalter (siehe Abb. 2a) ab, wenn aus irgendeinem Teil des Ofens oder des Abgasrohrs Rauch entweicht. Sorgen Sie für eine gute Raumbelüftung, indem Sie sämtliche Fenster öffnen. Lassen Sie den Ofen vollständig abkühlen, be- vor Sie die Ursache der Rauchentwicklung ermitteln. -
Seite 10: Lagerung Und Transport
Lagerung und Transport Werden Holzpellets unsachgemäß transportiert oder gelagert, können sie erhebliche Qualitätseinbußen erleiden. Beachten Sie deshalb bei Transport und Lagerung unbedingt die folgenden Hinweise: Vor Nässe und Feuchtigkeit schützen! Pellets quellen beim Kontakt mit Feuchtigkeit bzw. Nässe stark auf und werden somit unbrauchbar. Feuchte Pellets zerfallen und können da- rüber hinaus die Fördertechnik blockieren und beschädigen. -
Seite 11: Aufstellanleitung
Aufstellanleitung Geräteübersicht digitale Steuerungskonsole Pellettank-Deckel Brennraumtür Brenntopf Türgriff Reinigungsschaber Luftansaugrohrstutzen Abgasrohrstutzen Netzstecker Ein- / Ausschalter (Hauptschalter) Sicherheitsthermostat mit manueller Rückstellung Raumtemperaturfühler Abb. 2a: Geräteübersicht... -
Seite 12: Draufsicht
Maßangaben in mm Draufsicht Frontansicht Seitenansicht Rückansicht Abb. 2b: Geräteabmessungen Aufstellen des Heizofens Beachten Sie bei der Aufstellung des Pellet-Heizofens 9,6 kW unbedingt die folgenden Hinweise: Stellen Sie das Gerät auf eine ebene Standfläche. Richten Sie das Gerät mit einer Wasserwaage aus. ... -
Seite 13: Anschluss An Eine Externe Luftansaugung (Optional)
Für eine umfassende Fehlerdiagnose muss im Falle einer Reklamation unbedingt eine aussagekräftige Abnahme-Bescheinigung (inkl. Zugkraftmessung) Ihres des Schornsteinfegers vorgelegt werden. Der Mindestförderdruck des Kamins beträgt 10 Pa. Detaillierte Infor- mationen hierzu erhalten Sie von Ihrem Bezirksschornsteinfeger. Klären Sie mit Ihrem Bezirksschornsteinfeger unbedingt die folgenden Fragestellungen, bevor Sie den Pellet-Heizofen anschließen: 1. -
Seite 14: Inbetriebnahme
Bezeichnung Funktionsbeschreibung Taste 1 Zum Erhöhen der Soll-Temperatur (Regelbereich: 7 – 41 °C) im Modus SET. Im normalen Betrieb wird bei gedrückter Taste 1 im unteren Display die aktuelle Rauchgastemperatur und im oberen Display die Drehzahl des Rauchgasgebläses (U/min) angezeigt. Taste 2 Zum Senken der Soll-Temperatur (Regelbereich: 7 –... - Seite 15 Abb. 4a: Brenntopf einsetzen Abb. 4b: Richtig eingesetzter Brenntopf Abb. 4c: Falsch eingesetzter Brenntopf Achten Sie darauf, dass die Brennraumtür stets fest verschlossen ist. Achten Sie darauf, dass sich auf dem Gerät keine nicht-hitzebeständigen und/oder brennbaren Gegenstände befinden. ...
-
Seite 16: Fehlzündung
Entleeren Sie den Brenntopf (Achtung: Verbrennungsgefahr!), bevor Sie das Gerät erneut starten. Vermeiden Sie dabei unbedingt, dass Ascherückstände in den Pellettank gelangen. Starten Sie dann den Ofen noch einmal, wie in Kapitel 6.3 beschrieben. Wenden Sie sich an das ROWI Service-Center (siehe Kapitel 8), wenn die Zündung des Pellet-Heizofens wiederholt fehlschlägt. Einstellungen verändern Erst wenn der komplette Einschaltvorgang abgeschlossen wurde und das Display die eingestellte Heizstufe sowie die aktuelle Raumtempe- ratur anzeigt, können die Einstellungen verändert werden. - Seite 17 ROWI autorisierten Personen verändert werden dürfen. Zur Vermeidung von Fehlfunktionen dürfen in diesem Menüpunkt keine Änderungen vorgenommen werden. Eine Änderung dieser Einstellungen von nicht durch ROWI autorisierten Personen führt zum Erlöschen sämtlicher Gewährleistungsansprüche! Drücken Sie die Taste 3 „SET”, um in den nächsten Menüpunkt zu...
- Seite 18 Wochenprogrammierung Beschreibung UT05 In diesem Menüpunkt legen Sie fest, zu welcher Uhrzeit der Pellet-Heizofen zum ersten Mal star- ten soll (= Start des ersten Zeitfensters). Wählen Sie mit Hilfe der Tasten 1 und 2 die gewünschte Startzeit aus. Drücken Sie die Taste 1, um die Startzeit im 10-Minuten-Takt auf einen späteren Zeit- punkt zu legen.
- Seite 19 Aktuelle Uhrzeit = 11.10 Uhr UT03 UT04 Menüpunkt überspringen! Die Änderung dieser Einstellungen ist ausschließlich durch ROWI au- torisierten Personen vorbehalten! Eine Änderung dieser Einstellungen von nicht durch ROWI au- torisierten Personen führt zum Erlöschen sämtlicher Gewährleistungsansprüche! UT05 8.00 Start des ersten Zeitfensters UT06 10.00...
-
Seite 20: Die Fernbedienung
Trennen Sie den Pellet-Heizofen von der Stromversorgung, indem Sie den Netzstecker ziehen. Verwenden Sie zum Aussaugen der Verbrennungsrückstände einen Grobschmutz-/Aschefilter. Ein vorgeschalteter Grobschmutz-/ Aschefilter verhindert eine Grobverschmutzung des Saugers und dessen Filtersystem. Nähere Informationen hierzu erhalten Sie beim ROWI Service-Center. - Seite 21 Reinigungsarbeiten, die täglich durchzuführen sind: 1. Öffnen Sie die Brennraumtür. Entfernen Sie mit einem Staubsauger sämtliche Verbrennungsrückstände aus dem Brenntopf. Saugen Sie den Brenntopf gründlich aus. Abb. 6a: Reinigung des Brenntopfes 2. Entnehmen Sie dann den Brenntopf. Überprüfen Sie die Luftöffnungen am Boden des Brenntopfes. Vergewissern Sie sich, dass alle Luft- öffnungen weder verstopft noch zugesetzt sind.
- Seite 22 Abb. 6e: Reinigung der Wärmetauscher Reinigungsarbeiten, die alle 2 – 3 Tage durchzuführen sind: 1. Öffnen Sie die Brennraumtür. Reinigen Sie die Glasscheibe der Brennraumtür mit einem feuchten Tuch. 2. Saugen Sie den Behälter unterhalb des Brenntopfes gründlich aus. Abb. 6f: Reinigung Brennraumbehälter 3.
-
Seite 23: Reinigung Und Wartung Durch Qualifizierte Personen
Zur Sicherstellung eines einwandfreien und energieeffizienten Betriebes muss das Gerät einmal pro Jahr von einem autorisierten Service- Fachbetrieb gewartet werden. Setzen Sie sich zur Vereinbarung eines Wartungstermines rechtzeitig mit dem ROWI Service-Center (sie- he Kapitel 8) in Verbindung. Eine verspätete Wartung kann zu immensen Schäden am Gerät führen. Vorsätzliches Überschreiten der War- tungsfrist kann unter Umständen zum Erlöschen von Gewährleistungsansprüchen führen. -
Seite 24: Gewährleistung
Gewährleistung Umfang ROWI räumt dem Eigentümer dieses Produktes eine Gewährleistung von 24 Monaten ab Kaufdatum ein. In diesem Zeitraum werden an dem Gerät festgestellte Material- oder Produktionsfehler vom ROWI Service-Center kostenlos behoben. Ausgeschlossen von der Gewährleistung sind Fehler, die nicht auf Material- oder Produktionsfehlern beruhen, z. B. -
Seite 25: Die Online-Registrierung
Online-Registrierung Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfangreichen Online-Service bei unseren Kunden. Registrie- ren Sie sich und genießen Sie die vielen Vorzüge, die wir exklusiv für unsere Premium-Kunden bereithalten. Und so einfach geht’s: 1. -
Seite 26: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Abb. 7: Explosionszeichnung... - Seite 27 Pos. Bezeichnung Artikel-Nummer Untere Abdeckung (lackiert) 4 03 00 0443 Türgriff 4 03 00 0444 Verschlussbolzen 4 03 00 0445 Türrahmen, lackiert 4 03 00 0446 Lüftungsgitter, lackiert 4 03 00 0447 Linke Seitenwand, lackiert (bordeaux) 4 03 00 0476 Linke Seitenwand, lackiert (cremeweiß) 4 03 00 0477 Linke Seitenwand, lackiert (anthrazit)
- Seite 28 Dichtgeflecht für Glasscheibe 4 03 00 0288 Dichtgeflecht für Tür 4 03 00 0289 Infrarot-Fernbedienung 2 03 04 0001 Tab. 6: Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center.
-
Seite 29: Schaltplan Der Platine
10. Schaltplan der Platine Abb. 8: Schaltplan der Platine Pos. Bezeichnung (Encoder) Rauchgassonde Förderschneckenmotor Rauchgasgebläse Wärmetauschergebläse Zündwiderstand Raumtemperaturfühler Rauchgastemperaturfühler Haupt-Sicherheitsthermostat Unterdrucksicherung... -
Seite 30: Entsorgung
11. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien. Das Produkt selbst darf am Ende seiner Lebensdauer nicht im normalen Hausmüll entsorgt werden. Erkundigen Sie sich bei Ihrer kommunalen Entsorgungsbehörde nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung. - Seite 31 [ Notizen ]...
- Seite 32 [ Kontaktdaten ] ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
