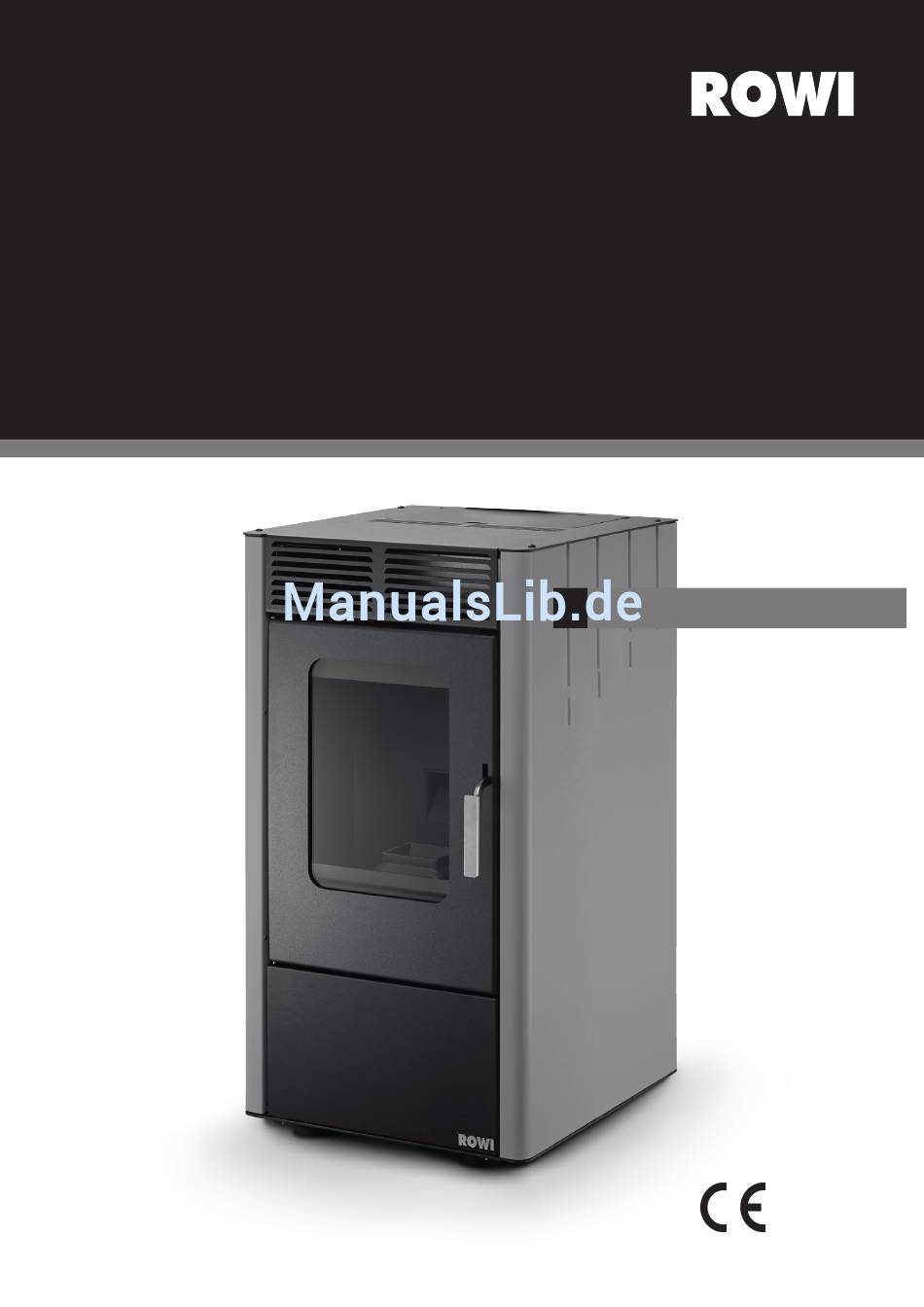

- Seite 1 Pellet-Heizofen Comodo 6/2 D Bedienungsanleitung Art.-Nr.: 1 03 04 0043...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Pellet-Heizofens erlauben. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich, Funktionsweise und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Trippel-Werte (für den Schornsteinfeger) Leistung und Verbrauch Untersagte Anwendungsbereiche Sicherheitsinformationen 1.9.1 Allgemeine Sicherheitshinweise 1.9.2 Spezifische Sicherheitshinweise Zulässiger Brennstoff Was sind Holzpellets? Wieso ist die Qualität des Brennstoffes so wichtig? Wie erkennt man qualitativ hochwertige Holzpellets? Lagerung und Transport Vorbereitung des Produktes für den Betrieb... -
Seite 4: Produktbeschreibung
Produktbeschreibung Allgemeines Der Pellet-Heizofen Comodo 6/2 von ROWI verbindet den Komfort modernster Heiztechnik mit der wohligen Wärme und der Gemütlich- keit eines Kaminofens. Durch seine kompakte Bauweise und sein ansprechendes Design schafft dieser Pellet-Heizofen ein besonderes Ambi- ente und eine angenehme Atmosphäre in jedem Wohnraum. Dabei ist dieser qualitativ hochwertige Heizofen von ROWI ganz einfach und bequem zu bedienen. -
Seite 5: Produktsicherheit
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das Risiko trägt der Anwender. Zur bestimmungsge- mäßen Verwendung zählt auch das Beachten der Bedienungs- und Installationshinweise sowie die Einhaltung der Wartungsbedingungen. Produktsicherheit Um bereits im Vorfeld mögliche Risiken und Gefahren soweit wie möglich auszuschließen, wurden vom Hersteller die folgenden Sicherheits- installationen vorgenommen: P Defektes Abgasgebläse Fällt das Rauchgasgebläse aus, wird die Pelletzufuhr sofort unterbrochen. -
Seite 6: Trippel-Werte (Für Den Schornsteinfeger)
Trippel-Werte (für den Schornsteinfeger) Zugbedarf (Mindestförderdruck des Schornsteins) 11 Pa (Volllast) und 11 Pa (Reduziert) Abgastemperatur – bei min. Heizleistung (ON1) 67,0 °C – bei max. Heizleistung (ON5) 186,0 °C Abgasmassenstrom – bei min. Heizleistung (ON1) 1,8 g/s – bei max. Heizleistung (ON5) 4,0 g/s Durchschnittlicher CO -Gehalt... -
Seite 7: Spezifische Sicherheitshinweise
Ofens strengstens untersagt. Informieren Sie Ihren Bezirksschornsteinfeger frühzeitig – mindestens 10 Tage vor Installation, am besten jedoch bereits vor dem Kauf – über die geplante Installation und Inbetriebnahme des ROWI Pellet-Heizofens Comodo 6/2. P Beachten Sie die Trippel-Werte Tabelle (siehe Kapitel 1.6). Legen sie diese Tabelle bitte dem Schornsteinfeger vor. -
Seite 8: Zulässiger Brennstoff
P Berühren Sie während des Betriebes niemals die Glasscheibe oder die Brennraumtür. Beachten Sie, dass verschiedene Komponenten Wärme speichern und so auch nach Gebrauch des Gerätes noch zu Verbrennungen führen können. P Beginnen Sie mit Reinigungs-, Wartungs- und Reparaturarbeiten erst, wenn das Gerät vollständig abgekühlt ist. Trennen Sie nach Ablauf der Abkühlungsphase unbedingt die Stromversorgung, indem Sie den Netzstecker ziehen. -
Seite 9: Wie Erkennt Man Qualitativ Hochwertige Holzpellets
Wie erkennt man qualitativ hochwertige Holzpellets? DINplus-zertifizierte Holzpellets Die Qualitätsanforderungen an den genormten Brennstoff sind in Deutschland in der DIN EN ISO 17225-1 und in Österreich in der ÖNORM M 7135 festgelegt. Das Zertifikat DINplus vereint die Qualitätsanforderungen beider Normen und stellt darüber hinaus weitere Anforderungen an die Abriebfestigkeit und an die Prüfverfahren. -
Seite 10: Aufstellanleitung
Aufstellanleitung Geräteübersicht Pellettank Lüftungsgitter Brennraumtür Türgriff Digitale Steuerungskonsole Ein-/Ausschalter (Hauptschalter) Abgasrohrstutzen Netzstecker Sicherheitsthermostat mit manueller Rückstellung Abb. 2a: Geräteübersicht (Abbildung modellabhängig) -
Seite 11: Aufstellen Des Heizofens
Abb. 2b: Geräteabmessungen (alle Maßangaben in mm) Aufstellen des Heizofens Beachten Sie bei der Aufstellung dieses Pellet-Heizofens unbedingt die folgenden Hinweise: P Der Pellet-Heizofen ist ein luftgeführter Einzelraumofen. Konzipiert zur Aufstellung in Wohnräumen ist er ausschließlich las Sekundärhei- zung zur Beheizung eines einzelnen Raumes bzw. Raumverbundes geeignet. P Stellen Sie das Gerät auf eine ebene und waagerechte Standfläche. -
Seite 12: Wichtige Hinweise
4.3.2 Wichtige Hinweise Beachten Sie beim Anschluss des Heizofens an den Schornstein unbedingt die folgenden Hinweise: P Das Abgasrohr muss gemäß den geltenden Vorschriften an den Schornstein angeschlossen werden. Für weitere Informationen hierzu kontaktieren Sie unbedingt Ihren Bezirksschornsteinfeger. P Verwenden Sie ausschließlich Abgasrohre aus Stahlblech oder Edelstahl, die Temperaturen von mindestens 300 °C standhalten. P Verwenden Sie zur Befestigung der Abgasrohre ausschließlich hitzebeständige Materialien, die Temperaturen von mindestens 300 °C standhalten. -
Seite 13: Bedienungsanleitung
Montageanleitung Schalten Sie das Gerät am Ein-/Ausschalter (siehe Abb. 2) ab. Lösen Sie das Frontteil. Drücken Sie hierfür fest auf die mit „PUSH“ gekenn- zeichnete Keiltaste an der Display-Unterseite. Entnehmen Sie das Frontteil, indem Sie es nach oben klappen (siehe Abb. 3). Montieren Sie am Anfang und am Ende des Verlängerungskabels einen Ferritkern, um Störungen zu vermeiden. -
Seite 14: Displayanzeige Und Symbolbeschreibung
P Leuchtet im Alarmfall rot P Zum Aufheben einer Fehlermeldung 4 + 1 (Info) Zum Abrufen von Status-Informationen 4 + 5 (Menu) Zum Ändern der Einstellungen 4 + 6 (A/ M) Zum Auswählen der Betriebsart: Manuell/Automatik Tab. 4: Tastenbelegung der Steuerungskonsole 5.1.2 Display-Anzeige und Symbolbeschreibung Abb. -
Seite 15: Manueller Betrieb
Abb. 6: Display-Anzeige bei der Inbetriebnahme Symbol/Anzeige Beschreibung 22°C Aktuelle Raumtemperatur 15:39 Aktuelle Uhrzeit (im Automatikbetrieb) ON-OFF Tastenbelegung der Taste 3 Tab. 6: Beschreibung der Display-Anzeige bei der Inbetriebnahme Detaillierte Informationen zur Bedienung finden Sie in den nachfolgenden Kapiteln. Manueller Betrieb 5.4.1 Gerät einschalten Beachten Sie unbedingt die folgenden Hinweise, bevor Sie das Gerät in Betrieb nehmen: Drücken Sie für 3 Sekunden die Taste 3 „ON-OFF”, um das Gerät zu starten. -
Seite 16: Fehlzündung
Alarms drücken Sie für 3 – 4 Sekunden die Taste 7. Das Lichtsignal erlischt. Warten Sie, bis der Ofen abgeschaltet ist. Entnehmen Sie die Pellets aus dem Brenntopf und starten Sie das Gerät bei fest verschlossener Brennraumtür erneut. Wenden Sie sich an das ROWI Service- Center, wenn die Zündung wiederholt fehlschlägt. -
Seite 17: Weitere Einstellmöglichkeiten
Weitere Einstellmöglichkeiten Dieses Display bietet Ihnen zahlreiche Möglichkeiten zum Abrufen und Verändern von unterschiedlichen Werten. Um in das Menü zu gelangen, muss sich das Gerät im Stand-by-Modus befinden. Bringen Sie den Ein-/Ausschalter an der Geräterückseite (siehe Abb. 2a) auf Position I. Drücken Sie anschließend für 3 Sekunden die Taste 3 „ON-OFF“. Achtung! Liegt die eingestellte Soll-Tem- peratur über der aktuellen Raumtemperatur, wird automatisch der Zündvorgang eingeleitet. - Seite 18 11. TIME SERVICE (Betriebsstunden) Dieser Menüpunkt enthält Informationen über die Gerätelaufzeit (Betriebsstunden). Hat das Gerät 2000 Betriebsstunden erreicht, erscheint auf dem Display das Wort „Service“. Wenden Sie sich umgehend an das ROWI Service-Center, um einen Termin für die Gerätewartung zu vereinbaren.
-
Seite 19: Uhr Stellen (Set Time)
5.5.2 Uhr stellen (SET TIME) In diesem Menüpunkte stellen Sie den aktuellen Wochentag sowie die Uhrzeit ein. Wählen Sie den Menüpunkt SET TIME aus, indem Sie die Taste 4 „OK“ drücken. Das folgende Untermenü wird geöffnet: Abb. 9: Display-Anzeige SET TIME Springen Sie mit den Tasten 1 und 2 auf die gewünschte Position und warten Sie, bis die Anzeige beginnt zu blinken. -
Seite 20: Servicemenü (Set System)
Dieses Untermenü ist durch ein Passwort geschützt und ausschließlich autorisierten Service-Technikern vorbehalten. Bitte beachten Sie, dass die in diesem Bereich vorgenommenen Werkseinstellungen einen reibungslosen und sicheren Betrieb sicherstellen. Änderungen in diesem Menü, ohne vorherige Rücksprache mit dem ROWI Service-Center, können schwerwiegende Folgen haben und zum Erlöschen von Ge- währleistungsansprüchen führen. -
Seite 21: Automatikbetrieb
Heizbetrieb Die Heizstufe wird allmählich erhöht, bis die vom Benutzer eingestellte Heizstufe erreicht FLAME ON ist. Um stets einen optimalen Verbrennungsprozess zu gewährleisten, erhöht sich die Heiz- stufe in Zyklen von je 1 Minute. Ist im Aufstellraum die vom Benutzer eingestellte Temperatur erreicht, schaltet der Ofen all- ECON mählich wieder auf die kleinste Heizstufe zurück. -
Seite 22: Die Fernbedienung
Display,wenn Sie den Heizofen über die Fernbedienung steuern wollen. Die Taste 7 leuchtet grün auf. Wiederverpacken für private Transportzwecke Zur Vermeidung von Transportschäden verpacken Sie den Pellet-Heizofen Comodo 6/2 im Falle eines Transportes immer in der Originalverpackung. Reinigung und Wartung Reinigung durch den Benutzer Bei der Verbrennung von Festbrennstoffen fällt immer Asche und Ruß... - Seite 23 Verwenden Sie zum Aussaugen der Verbrennungsrückstände entweder einen speziellen Aschesauger oder einen Grobschmutz-/Aschefilter. Ein vorgeschalteter Grobschmutz-/Aschefilter verhindert eine Grobverschmutzung Ihres Saugers und dessen Filtersystem. Nähere Informationen hier- zu erhalten Sie beim ROWI Service-Center. Reinigungsarbeiten, die täglich durchzuführen sind: 1. Öffnen Sie die Brennraumtür. Entfernen Sie sämtliche Verbrennungsrückstände aus dem Brenntopf. Saugen Sie den Brenntopf gründlich aus.
-
Seite 24: Reinigungsarbeiten, Die Einmal Monatlich Durchzuführen Sind
5. ACHTUNG: Nur für Geräte mit Reinigungsschabern. Auf der Geräteoberseite befinden sich zwei Kunststoffgriffe. Das sind die sogenannten Reinigungsschaber (Abb. 14e). Betätigen Sie die Schaber ca. 2 – 3 Mal täglich hoch, um auch langfristig eine gleich bleibende Wärmeleistung sicherzustellen. Abb. -
Seite 25: Reinigungsarbeiten, Die Alle 2 - 3 Monate Durchzuführen Sind
Reinigungsarbeiten, die alle 2 – 3 Monate durchzuführen sind: Beginnen Sie mit Ihren Reinigungsarbeiten erst, wenn sämtliche Bauteile des Pellet-Heizofens sowie die Verbrennungs- rückstände im Brenntopf vollständig abgekühlt sind. Trennen Sie den Pellet-Heizofen von der Stromversorgung, indem Sie den Netzstecker ziehen. Abb. -
Seite 26: Reinigung Und Wartung Durch Qualifizierte Personen
Fachbetrieb warten zu lassen. Nach 2000 Betriebsstunden erscheint auf dem Display das Wort „Service”. Setzen Sie sich zur Vereinbarung eines Wartungstermines umgehend mit dem ROWI Service-Center (siehe Kapitel 7) in Verbindung. Eine verspätete Wartung kann zu immen- sen Schäden am Gerät führen. Vorsätzliches Überschreiten der Wartungsfrist kann unter Umständen zum Erlöschen von Gewährleistungsan- sprüchen führen. -
Seite 27: Gewährleistung
Ferner übernehmen wir keine Gewährleistung für Geräte, deren Serien-Nummer verfälscht, verändert oder entfernt wurde. Ein Gewährlei- stungsanspruch erlischt auch, wenn in das Gerät Teile eingebaut werden, die nicht von der ROWI GmbH zugelassen sind. Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz-Ansprüche sind nicht Bestandteil des Gewährleistungsum-... -
Seite 28: Abwicklung
2. Service-Formular Zur Vereinfachung der Serviceabwicklung füllen Sie das dem Produkt beiliegende Service-Formular bitte vollständig in Druckbuchstaben aus, bevor Sie mit dem ROWI Service-Center Kontakt aufnehmen. So haben Sie alle benötigten Informationen griffbereit. 3. Telefonische Kontaktaufnahme Rufen Sie beim ROWI Service-Center an. Das ROWI Service-Team erreichen Sie unter: 07253 9460-40 (Montag –... -
Seite 29: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Abb. 16 : Explosionszeichnung Bitte beachten Sie, dass einige Ersatzteile nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Pos. Bezeichnung Artikel-Nummer Untere Abdeckung, lackiert 4 03 04 0258 Kabelverschraubung PG9 4 03 04 0259... - Seite 30 Pos. Bezeichnung Artikel-Nummer Silikonschlauch 4 03 04 0276 (Unter-) Druckschalter 4 03 04 0277 Untere Rückwand 4 03 04 0278 Hauptschalter 4 03 04 0279 Gummihalterung (Rauchsonde) 4 03 04 0280 Netzkabel 4 03 04 0281 Netzkabel-Anschluss 4 03 04 0282 Sicherheitsthermostat des Pelletttanks 4 03 04 0283 Hauptsteuerplatine...
-
Seite 31: Schaltplan
Schaltplan Abb. 17 : Schaltplan der Platine 10. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien. Das Produkt selbst darf am Ende seiner Lebensdauer nicht im normalen Hausmüll entsorgt werden. Erkundigen Sie sich bei Ihrer kom- munalen Entsorgungsbehörde nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung. -
Seite 32: Konformitätserklärung
Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausfüh- rung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen des Produktsicherheitsgesetzes entspricht. Bezeichnung des Gerätes: Pellet-Heizofen HPO Comodo 6/2 Artikel-Nummer: 1 03 04 0043 EU-Bauprodukteverordnung (305/2011) Einschlägige EU-Richtlinien:... - Seite 36 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
