Inhaltszusammenfassung für Rowi EASY Premium

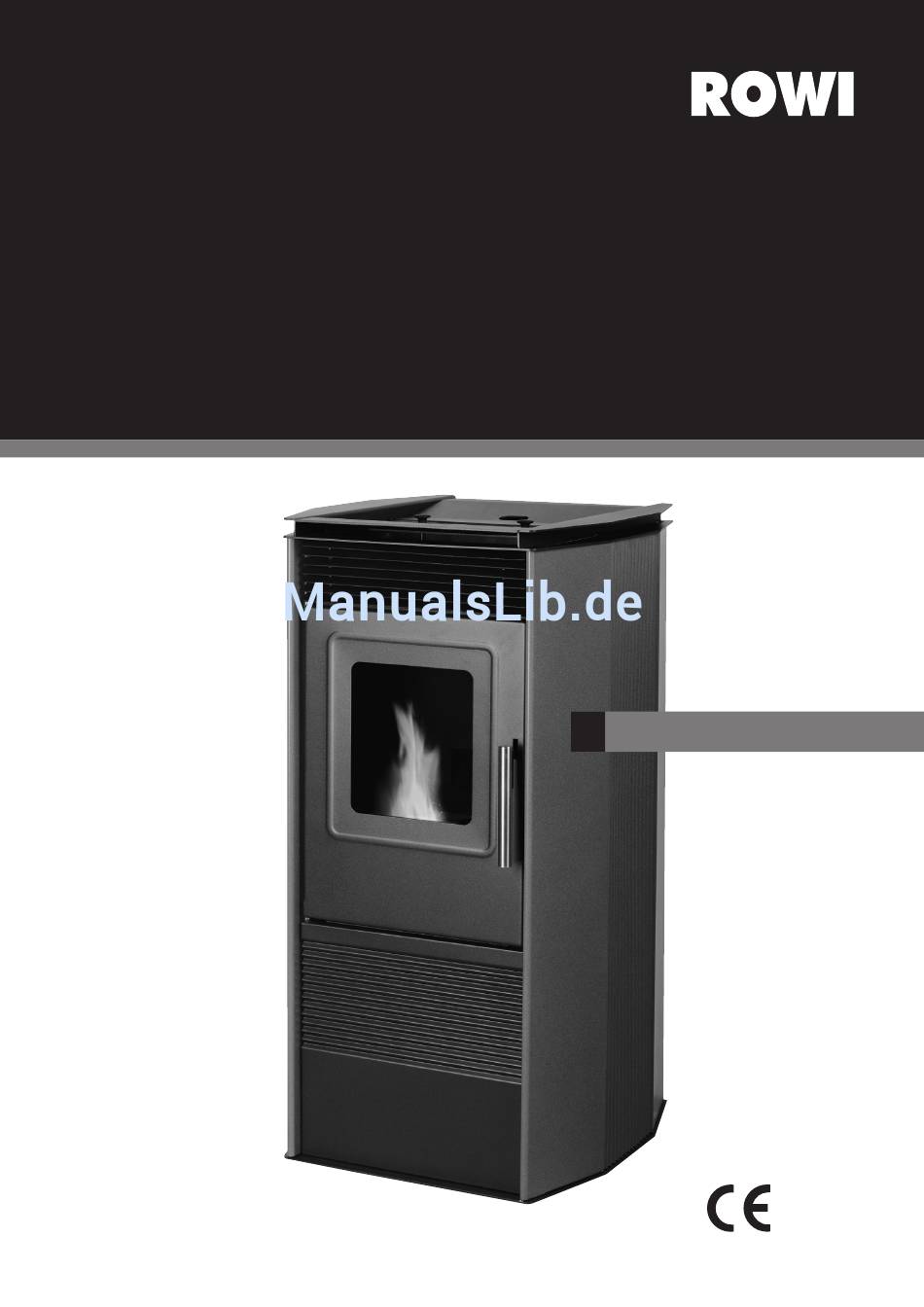

- Seite 1 Pellet-Heizofen EASY 9,0 kW Premium D Bedienungsanleitung Artikel-Nummer: 1 03 04 0026, 1 03 04 0027...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Pellet-Heizofens erlauben. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich, Funktionsweise und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Trippel-Werte (für den Schornsteinfeger) Leistung und Verbrauch Untersagte Anwendungsbereiche Sicherheitsinformationen 1.9.1 Allgemeine Sicherheitshinweise 1.9.2 Spezifische Sicherheitshinweise Zulässiger Brennstoff Was sind Holzpellets? Wieso ist die Qualität des Brennstoffes so wichtig? Wie erkennt man qualitativ hochwertige Holzpellets? Lagerung und Transport Vorbereitung des Produktes für den Betrieb... -
Seite 4: Produktbeschreibung

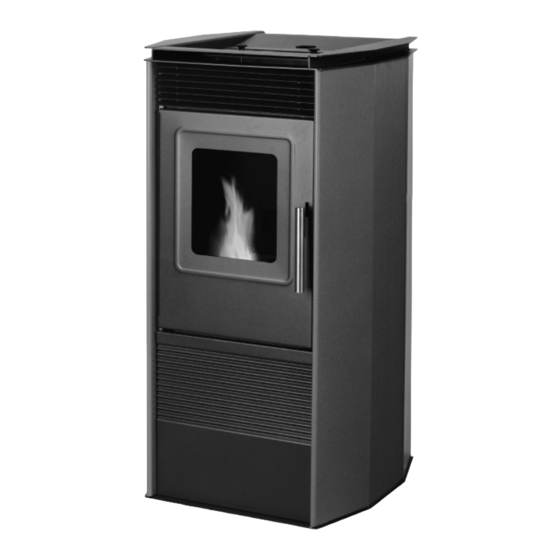

Produktbeschreibung Allgemeines Der Pellet-Heizofen EASY Premium von ROWI verbindet den Komfort modernster Heiztechnik mit der wohligen Wärme und der Gemütlich- keit eines Kaminofens. Durch seine kompakte Bauweise und sein ansprechendes Design schafft dieser Pellet-Heizofen ein besonderes Ambi- ente und eine angenehme Atmosphäre in jedem Wohnraum. Dabei ist dieser qualitativ hochwertige Heizofen von ROWI ganz einfach und bequem zu bedienen. -
Seite 5: Produktsicherheit
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das Risiko trägt der Anwender. Zur bestimmungsge- mäßen Verwendung zählt auch das Beachten der Bedienungs- und Installationshinweise sowie die Einhaltung der Wartungsbedingungen. Produktsicherheit Um bereits im Vorfeld mögliche Risiken und Gefahren soweit wie möglich auszuschließen, wurden vom Hersteller die folgenden Sicherheits- installationen vorgenommen: P Defektes Abgasgebläse Fällt das Rauchgasgebläse aus, wird die Pelletzufuhr sofort unterbrochen. -
Seite 6: Trippel-Werte (Für Den Schornsteinfeger)
Trippel-Werte (für den Schornsteinfeger) Zugbedarf (Mindestförderdruck des Schornsteins) 5 Pa Abgastemperatur – bei min. Heizleistung (ON1) 65,0 °C – bei max. Heizleistung (ON5) 165,2 °C Abgasmassenstrom – bei min. Heizleistung (ON1) 2,5 g/s – bei max. Heizleistung (ON5) 5,5 g/s Durchschnittlicher CO -Gehalt –... -
Seite 7: Spezifische Sicherheitshinweise
Ofens strengstens untersagt. Informieren Sie Ihren Bezirksschornsteinfeger frühzeitig – mindestens 10 Tage vor Installation, am besten jedoch bereits vor dem Kauf – über die geplante Installation und Inbetriebnahme des ROWI Pellet-Heizofens EASY Premium. P Beachten Sie bei der Installation und Inbetriebnahme unbedingt sämtliche nationalen und Europäischen Normen sowie alle örtlichen Vorschriften. -
Seite 8: Zulässiger Brennstoff
P Schalten Sie im Falle eines Schornsteinbrandes den Ofen sofort am Ein-/Ausschalter (Hauptschalter, siehe Abb. 2a) ab und ziehen Sie den Netzstecker aus der Steckdose. Versuchen Sie auf keinen Fall den Brand selbst zu löschen. Schütten Sie niemals Wasser in einen brennenden Schornstein. -
Seite 9: Lagerung Und Transport
Lagerung und Transport Werden Holzpellets unsachgemäß transportiert oder gelagert, können sie erhebliche Qualitätseinbußen erleiden und führen zudem zu Funktionsstörungen. Beachten Sie deshalb bei Transport und Lagerung unbedingt die folgenden Hinweise: Vor Nässe und Feuchtigkeit schützen! Pellets quellen beim Kontakt mit Feuchtigkeit bzw. Nässe stark auf und werden somit unbrauchbar. Feuchte Pellets zerfallen und können da- rüber hinaus die Fördertechnik blockieren und beschädigen. -
Seite 10: Aufstellanleitung
Aufstellanleitung Geräteübersicht Pellettank Reinigungsschaber Lüftungsschlitze Brennraumtür Türgriff Klappbare, digitale Steuerungskonsole Ein-/Ausschalter (Hauptschalter) Netzstecker Sicherheitsthermostat mit manueller Rückstellung Abgasrohrstutzen Raumtemperaturfühler Abb. 2a: Geräteübersicht... -
Seite 11: Draufsicht
P Stellen Sie das Gerät nur in gut belüfteten Räumen auf und sorgen Sie während des Betriebes für eine ausreichende Belüftung. Hier- für bietet Ihnen der Pellet-Heizofen EASY Premium die Möglichkeit der externen Ansaugung der Verbrennungsluft (siehe Kapitel 4.4). Beachten Sie zusätzlich zu diesen Hinweisen unbedingt auch sämtliche nationalen und Europäischen Normen sowie alle örtlichen Vorschriften. -
Seite 12: Anschluss An Den Schornstein
P Der Durchmesser des Abgasanschlusses beträgt 80 mm. Das Abgasrohrsystem darf nicht auf einen geringeren Durchmesser reduziert werden. P Sorgen Sie für eine ausreichende Raumbelüftung, insbesondere wenn im gleichen Raum oder Raumverbund gleichzeitig eine andere Feu- erstätte oder eine Entlüftungseinrichtung betrieben wird. Detaillierte Informationen hierzu erhalten Sie von Ihrem Bezirksschornsteinfeger. P Das Abgassystem muss über ausreichende Inspektions- und Reinigungsöffnungen verfügen. -
Seite 13: Bedienungsanleitung
Abb. 3: Display-Montage Bedienungsanleitung Steuerungskonsole 5.1.1 Tastenbelegung und Funktionsbeschreibung Anzeige Abb. 4: Steuerungskonsole Taste/Tastenkombination Funktionsbeschreibung Zum Erhöhen der Heizleistung (Heizstufe) Zum Senken der Heizleistung (Heizstufe) P Zum Ein- und Ausschalten P Zum Verlassen eines Untermenüs (ESC) In Kombination mit den Tasten 1/5/6 zum Aufrufen von 4 (Shift) weiteren Menüpunkten Zum Anzeigen und Senken der Soll-Temperatur... -
Seite 14: Display-Anzeige Und Symbolbeschreibung
5.1.2 Display-Anzeige und Symbolbeschreibung Abb. 5: Display-Anzeige im Stand-by-Betrieb Symbol/Anzeige Beschreibung Zeigt an, dass das Display korrekt mit der Steuerplatine verbun- den ist. Anzeige des aktuellen Wochentags MON = Montag, TUE = Dienstag, WED = Mittwoch, THU = Donnerstag, FRI = Freitag, SAT = Samstag, SUN = Sonntag 15 42 Anzeige der aktuellen Uhrzeit... -
Seite 15: Manueller Betrieb
Abb. 7: Display-Anzeige bei der Inbetriebnahme Symbol/Anzeige Beschreibung 22°C Aktuelle Raumtemperatur 15:39 Aktuelle Uhrzeit ON-OFF Tastenbelegung der Taste 3 Tab. 7: Beschreibung der Display-Anzeige bei der Inbetriebnahme Detaillierte Informationen zur Bedienung finden Sie in den nachfolgenden Kapiteln. Manueller Betrieb 5.4.1 Gerät einschalten Beachten Sie unbedingt die folgenden Hinweise, bevor Sie das Gerät in Betrieb nehmen: Drücken Sie für 3 Sekunden die Taste 3 „ON-OFF”, um das Gerät zu starten. -
Seite 16: Fehlzündung
Zur Vermeidung einer Fehlzündung empfehlen wir bei der ersten Inbetriebnahme den Brenntopf von Hand mit 10 – 15 Pelletstücken zu füllen. Da sich ab Werk zunächst keine Pellets in der Förderschnecke befinden, werden bei der ersten Inbetriebnahme unter Umstän- den nicht genügend Pellets in den Brenntopf befördert. Das Befüllen des Brenntopfes von Hand ist ausschließlich bei der ersten In- betriebnahme erlaubt! 5.5.2 Fehlzündung Bei einer fehlgeschlagenen Zündung erscheint auf dem Display ERR03 und die Alarmtaste (Taste 7) leuchtet rot auf. -
Seite 17: Weitere Einstellmöglichkeiten
Weitere Einstellmöglichkeiten Dieses Display bietet Ihnen zahlreiche Möglichkeiten zum Abrufen und Verändern von unterschiedlichen Werten. Um in das Menü zu gelangen, muss sich das Gerät im Stand-by-Modus befinden. Bringen Sie den Ein-/Ausschalter an der Geräterückseite (siehe Abb. 2a) auf Position I. Drücken Sie anschließend für 3 Sekunden die Taste 3 „ON-OFF“. Achtung! Liegt die eingestellte Soll-Tem- peratur über der aktuellen Raumtemperatur, wird automatisch der Zündvorgang eingeleitet. -
Seite 18: Uhr Stellen (Set Time)
11. TIME SERVICE (Betriebsstunden) Dieser Menüpunkt enthält Informationen über die Gerätelaufzeit (Betriebsstunden). Hat das Gerät 2000 Betriebsstunden erreicht, erscheint auf dem Display das Wort „Service“. Wenden Sie sich umgehend an das ROWI Service-Center, um einen Termin für die Gerätewartung zu vereinbaren. -
Seite 19: Wochenprogrammierung (Set Timer)
Abb. 10: Display-Anzeige SET TIME Springen Sie mit den Tasten 1 und 2 auf die gewünschte Position und warten Sie, bis die Anzeige beginnt zu blinken. Stellen Sie mit den Tasten 5 und 6 sowohl den korrekten Wochentag als auch die korrekte Uhrzeit ein. Die Positionen sind wie folgt beschrieben: Position Beschreibung Aktueller Wochentag... -
Seite 20: Servicemenü (Set System)
Dieses Untermenü ist durch ein Passwort geschützt und ausschließlich autorisierten Service-Technikern vorbehalten. Bitte beachten Sie, dass die in diesem Bereich vorgenommenen Werkseinstellungen einen reibungslosen und sicheren Betrieb sicherstellen. Änderungen in diesem Menü, ohne vorherige Rücksprache mit dem ROWI Service-Center, können schwerwiegende Folgen haben und zum Erlöschen von Ge- währleistungsansprüchen führen. -
Seite 21: Automatikbetrieb
Heizbetrieb Die Heizstufe wird allmählich erhöht, bis die vom Benutzer eingestellte Heizstufe erreicht FLAME ON ist. Um stets einen optimalen Verbrennungsprozess zu gewährleisten, erhöht sich die Heiz- stufe in Zyklen von je 1 Minute. Ist im Aufstellraum die vom Benutzer eingestellte Temperatur erreicht, schaltet der Ofen all- ECON mählich wieder auf die kleinste Heizstufe zurück. -
Seite 22: Die Fernbedienung
Display,wenn Sie den Heizofen über die Fernbedienung steuern wollen. Die Taste 7 leuchtet grün auf. 5.10 Reinigung durch den Benutzer Zur Vermeidung von Transportschäden verpacken Sie den Pellet-Heizofen EASY Premium im Falle eines Transportes immer in der Originalverpackung. Reinigung und Wartung Reinigung durch den Benutzer Bei der Verbrennung von Festbrennstoffen fällt immer Asche und Ruß... - Seite 23 Verwenden Sie zum Aussaugen der Verbrennungsrückstände entweder einen speziellen Aschesauger oder einen Grobschmutz-/Aschefilter. Ein vorgeschalteter Grobschmutz-/Aschefilter verhindert eine Grobverschmutzung Ihres Saugers und dessen Filtersystem. Nähere Informationen hier- zu erhalten Sie beim ROWI Service-Center. Reinigungsarbeiten, die täglich durchzuführen sind: 1. Öffnen Sie die Brennraumtür. Entfernen Sie sämtliche Verbrennungsrückstände aus dem Brenntopf. Saugen Sie den Brenntopf gründlich aus.
- Seite 24 5. Auf der Geräteoberseite befinden sich zwei Kunststoffgriffe. Das sind die sogenannten Reinigungsschaber (Abb. 14e). Betätigen Sie die Schaber ca. 2 – 3 Mal täglich hoch, um auch langfristig eine gleich bleibende Wärmeleistung sicherzustellen. Abb. 14e: Reinigung der Wärmetauscher Reinigungsarbeiten, die alle 2 – 3 Tage durchzuführen sind: 1.
-
Seite 25: Reinigungsarbeiten, Die Alle 2 - 3 Monate Durchzuführen Sind
Reinigungsarbeiten, die alle 2 – 3 Monate durchzuführen sind: Beginnen Sie mit Ihren Reinigungsarbeiten erst, wenn sämtliche Bauteile des Pellet-Heizofens sowie die Verbrennungsrück- stände im Brenntopf vollständig abgekühlt sind. Trennen Sie den Pellet-Heizofen von der Stromversorgung, indem Sie den Netzstecker ziehen. Abb. -
Seite 26: Reinigung Und Wartung Durch Qualifizierte Personen
Fachbetrieb warten zu lassen. Nach 2000 Betriebsstunden erscheint auf dem Display das Wort „Service”. Setzen Sie sich zur Vereinbarung eines Wartungstermines umgehend mit dem ROWI Service-Center (siehe Kapitel 7) in Verbindung. Eine verspätete Wartung kann zu immen- sen Schäden am Gerät führen. Vorsätzliches Überschreiten der Wartungsfrist kann unter Umständen zum Erlöschen von Gewährleistungsan- sprüchen führen. -
Seite 27: Gewährleistung
Ferner übernehmen wir keine Gewährleistung für Geräte, deren Serien-Nummer verfälscht, verändert oder entfernt wurde. Ein Gewährlei- stungsanspruch erlischt auch, wenn in das Gerät Teile eingebaut werden, die nicht von der ROWI GmbH zugelassen sind. Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz-Ansprüche sind nicht Bestandteil des Gewährleistungsum-... -
Seite 28: Abwicklung
Online-Registrierung Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfangreichen Online-Service bei unseren Kunden. Registrie- ren Sie sich und genießen Sie die vielen Vorzüge, die wir exklusiv für unsere Premium-Kunden bereithalten. Und so einfach geht’s: 1. -
Seite 29: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Abb. 15: Explosionszeichnung... - Seite 30 Pos. Bezeichnung Artikel-Nummer Linke Seitenwand, lackiert* 4 03 00 0579 Linke Profilleiste 4 03 00 0583 Befestigungsplatte 4 03 00 0584 Rückwand 4 03 00 0585 Hinteres Winkelblech 4 03 00 0586 Hinteres linkes Profil 4 03 00 0587 Hinteres rechtes Profil 4 03 00 0588 Pellettank 4 03 00 0504...
- Seite 31 2 03 04 0005 Tab. 12: Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Bitte geben Sie bei den mit Stern (*) gekennzeichneten Ersatzteilen unbedingt die Farbe an (creme oder anthrazit).
-
Seite 32: Schaltplan Der Platine
Schaltplan der Platine Abb. 16: Schaltplan der Platine... -
Seite 33: Entsorgung
Steckplatz Bezeichnung Speisung Platine 230 V. Erdungsanschlüsse Zündkerze Förderschneckenmotor Rauchgasmotor Lüfter Wärmetauscher Unterdruckschalter Sicherheitsthermostat Pelletbehälter Rauchfühler Encoder Rauchgasventilator Display Raumthermostat (Sonderausstattung) Sicherung Schmelzsicherung 3.15 Amp. Tab. 13: Beschreibung der Platine 10. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien. Das Produkt selbst darf am Ende seiner Lebensdauer nicht im normalen Hausmüll entsorgt werden. -
Seite 34: Konformitätserklärung
Konformitätserklärung Hiermit erklären wir, ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3, 76698 Ubstadt-Weiher dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausfüh- rung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. - Seite 35 [ Notizen ]...
- Seite 36 [ Kontaktdaten ] ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
