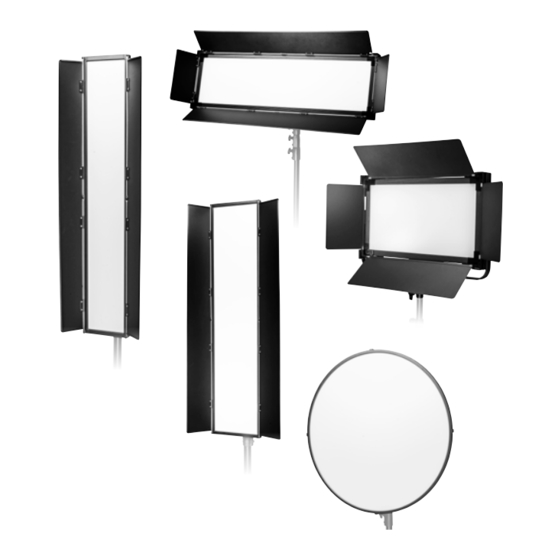

- Seite 1 Soft LED 800, 1200, 1400, 1500, 2400 WALSER GmbH & Co. KG Gewerbering 26 86666 Burgheim Germany info@walser.de www.walimexpro.de www.foto-walser.de Made in China Fabricado en China Fabbricato in China Gebrauchsanleitung Instruction Manual...
-
Seite 2: Inhaltsverzeichnis
Inhalt Contents 1. So verstehen Sie diese Gebrauchsanleitung richtig......5 Understanding these instructions for use correctly ......37 1.1 Kennzeichnungen am Gerät ....................5 1.1 Markings on the device .......................37 1.2 Kennzeichnungen in dieser Gebrauchsanleitung ..............5 1.2 Identifications in these instructions for use .................37 2. Wichtige Sicherheitsinformation ............6 Important safety information .............. -
Seite 3: So Verstehen Sie Diese Gebrauchsanleitung Richtig
So verstehen Sie diese Gebrauchsanleitung richtig Gebrauchsanleitung 1.1 Kennzeichnungen am Gerät Wir freuen uns, dass Sie sich für ein walimex pro Produkt aus dem Hause WALSER Dieses Zeichen bedeutet, dass Ihr Gerät die Sicherheitsanforderun- entschieden haben. gen aller anwendbaren EU-Richtlinien erfüllt. -
Seite 4: Wichtige Sicherheitsinformation
Wichtige Sicherheitsinformation WARNUNG WARNUNG Stromschlaggefahr und Brandgefahr durch Kurzschluss Ein Kurzschluss kann u. a. durch defekte Kabel und durch Feuchtigkeit oder Blendgefahr und Schädigung der Augen Nässe verursacht werden. Bei einem Kurzschluss können sich die Leitungsdräh- Die optische Strahlung der LED Lampe kann die Augen blenden und zu Nachbil- dern führen, wenn Menschen oder Tiere direkt in die Leuchtmittel blicken. -
Seite 5: Gerät Auspacken Und Prüfen
WARNUNG WARNUNG Brandgefahr durch Überhitzen Vorsichtsmaßnahmen bei der Verwendung mit Akkus Das Gerät kann überhitzen, wenn Sie es mit abgedeckten Lüftungsschlitzen betrei- Diese können auslaufen oder explodieren, wenn sie unsachgemäß gehandhabt ben. Das Gerät selbst und leicht entflammbare Materialien in der Nähe des Geräts werden. Beachten Sie folgende Sicherheitshinweise, wenn Sie Akkus zur Ver- können zu brennen beginnen. -
Seite 6: Übersicht Über Bestandteile Und Bedienelemente
4. Übersicht über Bestandteile und Bedienelemente 800 Bi Color Flat 1200 Bi Color Flat Frontansicht Rückansicht Frontansicht Rückansicht 1 L euchtfläche LED`s (Frontpanel) mit 10 DMX Anschlussbuchse Ausgang 1 L euchtfläche LED`s (Frontpanel) mit 10 DMX Anschlussbuchse Ausgang Diffusorfläche <DMX OUT> Diffusorfläche <DMX OUT> 2 V-Mount Akkuhalterung(en) 11 Leuchtenhalterung 2 V-Mount Akkuhalterung(en) 11 Leuchtenhalterung... - Seite 7 1400 Bi Color Flat 1500 Bi Color Flat 9/10 9/108 7 5 4 Frontansicht Rückansicht Frontansicht Rückansicht 1 L euchtfläche LED`s (Frontpanel) mit 10 DMX Anschlussbuchse Ausgang 1 L euchtfläche LED`s (Frontpanel) mit 9 DMX Anschlussbuchse Eingang Diffusorfläche <DMX OUT> Diffusorfläche <DMX IN> 2 V-Mount Akkuhalterung(en) und 11 Leuchtenhalterung 2 V-Mount Akkuhalterung(en) und 10 DMX Anschlussbuchse Ausgang...
-
Seite 8: Kurzanleitung
5. Kurzanleitung 2400 Bi Color Hinweis Die detaillierte Anleitung zu den nachfolgenden Tätigkeiten finden Sie in den jeweiligen Abschnitten dieser Gebrauchsanleitung. Halten Sie bei der ersten Inbetriebnahme die Reihenfolge der nachfolgenden Tätigkeiten ein, um Schäden am Gerät zu vermeiden. WARNUNG Beachten Sie bei allen Tätigkeiten die Sicherheitshinweise in den jeweiligen Frontansicht Abschnitten. - Seite 9 Befestigungsmechanismen • Wir empfehlen als zusätzliche Sicherungsmaßnahme die mitgelieferte Siche- Die walimex pro Soft LED Leuchten 800, 1200, 1400, 1500 und 2400 stellen rungsleine aus Edelstahl zu befestigen durch Ihr Gewicht und Ihre Abmessungen gehobene Ansprüche bei der Befes- •...
-
Seite 10: Montage Der Lichtklappen
Montage Netzteilhalterung an der V-Mount Akku Aufnahme (Modelle 1400 und 1500) Außer bei der runden Ausführung der walimex pro Soft LED Serie verfügen die Sie können die verbauten V-Mount Akku Steckplätze bei den Modellen 1400 und Leuchten dieser Serie über demontierbare Lichtklappen. Bei den Modellen 800 1500 als Halterung für das Netzteil nutzen. -
Seite 11: Stromversorgung
Stromversorgung 9.2 Anschluss Netzteil an der Leuchte (nur Modell 2400) Beim Modell 2400 der walimex pro Soft LED Serie ist ein internes Netzteil verbaut. 9.1 Anschluss Netzteil an der Leuchte (nicht Modell 2400) Somit ist kein externes Netzteil notwendig. Die Leuchte wird direkt per beiliegendem Außer beim Modell 2400 (internes Netzteil verbaut) verfügen alle Modelle der wali-... -
Seite 12: Montage Akku(S)
9.3 Montage Akku(s) • Entfernen Sie den Akku während des Transportes bzw. der Aufbewahrung aus Die Leuchten der walimex pro Soft LED Serie sind ausgestattet mit Sony V-Mount / dem Akkuhalter. Dies verhindert Transportschäden an den Akkuhalterungen Anton Bauer kompatiblen Akku Steckplätzen. Je nach Modellvariante sind ein oder und verhindert eine ungewollte Entladung Ihres Akkus. -
Seite 13: Einstellen Der Helligkeit (Dimmfunktion) Am Gerät (Alle Modelle Außer 2400)
10.2. Einstellen der Helligkeit (Dimmfunktion) am Gerät (alle Modelle außer 2400) 10.4. Einstellen der Helligkeit (Dimmfunktion) und Farbtemperatur am Gerät • Drehen Sie den Regler für die Leuchtstärke (7) um die gewünschte Helligkeit (nur Modell 2400) einzustellen. • Drücken Sie den Bedienknopf des Multifunktionsreglers für die Leuchtstärke •... -
Seite 14: Einstellen Des Gewünschten Fernsteuerungskanals
10.5 Einstellen des gewünschten Fernsteuerungskanals Die Leuchten der walimex pro Soft LED Serie verfügen über die Möglichkeit der Fernbe- dienung per DMX 512 Steuerung. Hierfür benötigen Sie eine DMX Steuereinheit. Diese ist nicht im Lieferumfang enthalten und kann bei Bedarf separat erworben werden. -
Seite 15: Anschluss Und Bedienung Per Dmx Steuerpult/Fernbedienung Mit Mehreren Leuchten
12. Probleme beheben 10.7 Anschluss und Bedienung per DMX Steuerpult/Fernbedienung mit meh- reren Leuchten Problem Mögliche Ursache Abhilfe • Verbinden Sie die DMX Steuerungskonsole wie in Punkt 10.6 beschrieben mit dem Gerät. Gerät ist Netzkabel ist nicht oder Netzkabel korrekt einstecken. •... -
Seite 16: Zubehör Und Optionen
HINWEIS Reinigen Sie die Leuchtmittel nicht mit Wasser. Bereits geringe Rückstände an den Leuchtmitteln können zum Bersten der Leuchtmittel führen 14. Zubehör und Optionen In unserem Webshop www.foto-walser.de finden Sie das optimale Zubehör zu Ihrem Gerät. 15. Entsorgung und Umweltschutz Entsorgen Sie das Gerät bitte bei einer gesetzlich vorgeschriebenen Rück- nahmestelle wie z.B. -
Seite 17: Technische Daten
16. Technische Daten Gerät LED 800 Bi Color Flat LED 1200 Bi Color Flat LED 1400 Bi Color Square LED 1500 Bi Color Round LED 2400 Bi Color Flat Artikel Nummer 21417 21418 21419 21420 21421 Max. Leistung 80 Watt 100 Watt 100 Watt 120 Watt 200 Watt Modellvariante... - Seite 18 Hinweise zum Betrieb LED 800 Bi Color Flat LED 1200 Bi Color Flat LED 1400 Bi Color Square LED 1500 Bi Color Round LED 2400 Bi Color Flat Zulässige Betriebsbedingung -10 °C bis + 40 °C -10 °C bis + 40 °C Trocken und staubfrei in der Originalverpackung Trocken und staubfrei in der Originalverpackung Lagerbedingungen oder Tasche, bei -20 °C bis +50 °C...
-
Seite 19: Understanding These Instructions For Use Correctly
Instruction Manual 1.1 Markings on the device We are pleased that you have chosen a walimex pro product by WALSER. This symbol indicates, that your device meets the The walimex pro Soft LED light panels offer modern and high-performance LED safety requirements of all applicable EU-directives. -
Seite 20: Important Safety Information
Important safety information WARNING WARNING Danger of electric shock, fire through short-circuit A short-circuit could be caused through defect cables and through humidity or Danger of blinding and eye damage moisture. A short-circuit can warm up the conductors, so that there isolation will The optical radiation of the LED lamp can blind the eyes and cause after- melt or even melt thoroughly. This could lead to fire. -
Seite 21: Unpacking And Checking The Device
WARNING WARNING Danger of burning on hot parts Precautions when using with rechargeable battery ■ The illuminant may reach temperatures of up to 40 °C. These can run out or explode, if inappropriately handled. Please observe the follo- ■ Don´t touch the parts during operation and cooling down. wing safety notes when handling the rechargeable battery for use with this unit: ■... -
Seite 22: Overview Of Components And Control Elements
Overview of components and control elements 800 Bi Color Flat 1200 Bi Color Flat Front view Back view Front view Back view 1 Front diffuser panel 10 DMX connecting socket Output 1 Front diffuser panel 10 DMX connecting socket Output 2 Sony V-type or Anton Bauer battery 11 Adjustable stand mount 2 Sony V-type or Anton Bauer battery... - Seite 23 1400 Bi Color Flat 1500 Bi Color Flat 9/10 9/108 7 5 4 Front view Back view Front view Back view 1 Front diffuser panel 10 DMX connecting socket Output 1 Front diffuser panel 10 DMX connecting socket Output 2 Sony V-type or Anton Bauer battery <DMX OUT>...
-
Seite 24: Quick Reference Guide
Quick reference guide 2400 Bi Color Note Detailed instructions for the following activities can be found in the relevant sec- tions of these instructions for use. Strictly follow the sequence of the following activities during first time use, to prevent damage to the device. WARNING With any action you take you should pay attention to the safety notes in the corresponding paragraphs. Front view Preparing the device for use / mounting on a tripode •... - Seite 25 (see point 9 in these instructions). • The LED Panel is now ready for use. Walimex pro soft LED lights 800, 1200, 1400, 1500 and 2400 place considerable strain on the attachment because of their weight and dimensions. Ensure that the ceiling mount systems and/or lamp tripods are big enough for attachment.
-
Seite 26: Preparing The Device For Use / Handling Of The Barndoors
Assembly of the power adapter holder on the V-Mount battery slot Expect from the model with a round design in the walimex Pro Soft LED series, the (models 1400 and 1500) lamps in this series have removable light flaps. On models 800 and 1200, the 2 You can use the built-in V-mount battery slots on models 1400 and 1500 as a holder flaps are fixed with removable screws. On 1400 and 2400 models, 4 light flaps are... -
Seite 27: Power Supply
Power supply 9.2 Connecting the power cable to the light (only for model 2400) On walimex pro Soft LED 2400 light, there is an internal power adapter built-in. So 9.1 Connecting the power adapter with the light (not for model 2400) -
Seite 28: Installation Of The Batteries
10. Starting up, settings and displays 9.3 Installation of the batteries The lights of the walimex pro Soft LED series are fitted with Sony V-mount / Anton 10.1 Switching the device on / off Bauer compatible battery slots. Depending on the model, there are one or two • Provide power for the device as described in section 9 via the power supply cable battery slots installed (see part description and table with technical specifications or battery. -
Seite 29: Adjusting The Brightness (Dimmer Function) On The Device (All Models Except 2400)
10.2. Adjusting the brightness (dimmer function) on the device 10.4. Adjusting the brightness (dimmer function) and color temperature on the (all models except 2400) device (2400 model only) • Turn the controller for brightness (7) to set the desired brightness. •... -
Seite 30: Setting The Desired Remote Control Channel
10.5 Setting the desired remote control channel The lights of the walimex pro Soft LED series can be controlled by a DMX 512 remote controll unit. You will need a DMX control unit device to do this. This is not included and must be purchased separately. -
Seite 31: Connecting To Several Lights And Controlling Them Using The Dmx Control Panel/Remote Control
12. Troubleshooting 10.7 Connecting to several lights and controlling them using the DMX control panel/remote control Problem Possible cause Remedy • Connect the DMX control console, as described in point 10.6 to the device. • Insert a compatible DMX control cable into the DMX output socket marked <DMX The device is Mains cable not plugged Plug the mains cable in... -
Seite 32: Accessories And Options
NOTE Do not clean the illuminant with water. Even slightest residues on the illuminant can cause bursting of the illuminant. 14. Accessories and options You find optimal accessories for your device in our webshop: www.foto-walser.de. 15. Disposal and environmental protection Dispose of the device at a legally specified collection point, such as with the manufacturer, electronics brands or at a local disposal depot. This service is free of charge. -
Seite 33: Technical Specifications
16. Technical specifications Device LED 800 Bi Color Flat LED 1200 Bi Color Flat LED 1400 Bi Color Square LED 1500 Bi Color Round LED 2400 Bi Color Flat Item-No. 21417 21418 21419 21420 21421 Power Output max. 80 Watt 100 Watt 100 Watt 120 Watt 200 Watt Model Bi Color... - Seite 34 Operation notes LED 800 Bi Color Flat LED 1200 Bi Color Flat LED 1400 Bi Color Square LED 1500 Bi Color Round LED 2400 Bi Color Flat Authorized operating condition from - 10 °C to + 40 °C from - 10 °C to + 40 °C Dry and dust-free in the original packaging or bag, Dry and dust-free in the original packaging or bag, Storage conditions...
