Verwandte Anleitungen für Walimex Pro LED-Spotlight XL + Abschirmklappen
Inhaltszusammenfassung für Walimex Pro LED-Spotlight XL + Abschirmklappen

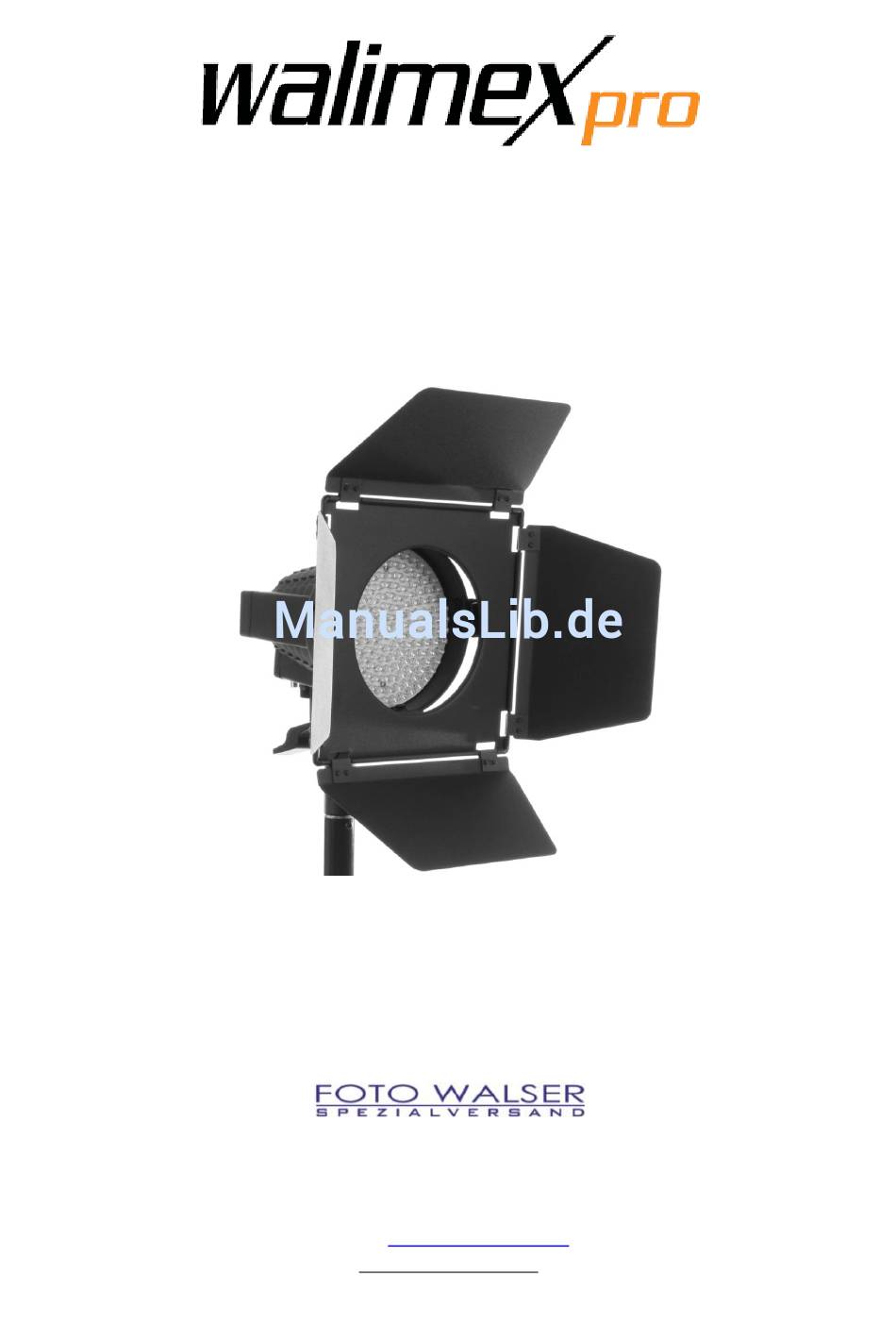

- Seite 1 Original Gebrauchsanleitung LED-Spotlight XL + Abschirmklappen Gewerbering 26 86666 Burgheim Tel. +49/84 32 / 9489-0 Fax: +49/84 32 / 9489 - 8333 eMail: info@foto-walser.de www.foto-walser.de...
-
Seite 2: Inhaltsverzeichnis

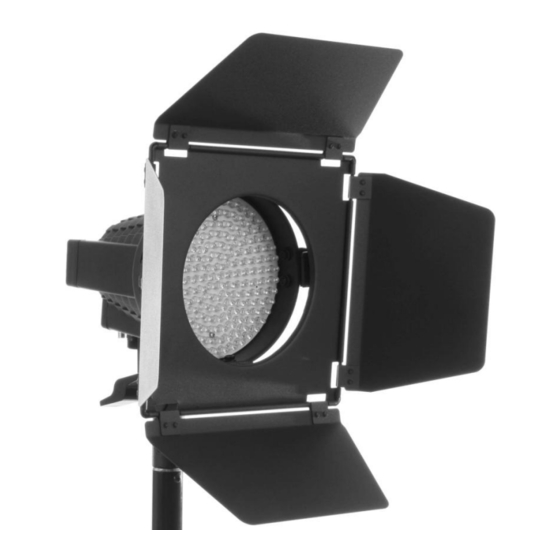

Inhalt So verstehen Sie diese Gebrauchsanleitung richtig ......... 4 Kennzeichnungen am Gerät ................... 4 Kennzeichnungen in dieser Gebrauchsanleitung ........... 4 Wichtige Sicherheitsinformation ..............4 Gerät auspacken und prüfen ................6 Übersicht über Bestandteile und Bedienelemente des Geräts ......7 Kurzanleitung ....................7 Gerät für den Einsatz vorbereiten .............. - Seite 3 Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Gerät. Das LED Spotlight XL + Abschirmklappen ist mit langlebigen, energiesparenden LED`s ausgestattet. Diese Leuchte wurde speziell für den ambitionierten Einsteiger und für den professionellen Anwender in der Film- und Studiofotografie entwickelt.
-
Seite 4: So Verstehen Sie Diese Gebrauchsanleitung Richtig
So verstehen Sie diese Gebrauchsanleitung richtig Kennzeichnungen am Gerät Dieses Zeichen bedeutet, dass Ihr Gerät die Sicherheitsanforderungen aller anwendbaren EU-Richtlinien erfüllt. Dieses Zeichen bedeutet, dass Sie das Gerät nur bei einer örtlichen Entsorgungsstelle entsorgen dürfen. Kennzeichnungen in dieser Gebrauchsanleitung Kennzeichnung Bedeutung Macht Sie auf die Handhabung und Auswirkung von Sicherheitsinformationen aufmerksam. - Seite 5 ausgeschaltet ist. Erst wenn Sie das Gerät von der Stromversorgung trennen indem Sie den Netzstecker ziehen, ist es wirklich spannungsfrei. Schalten Sie das Gerät aus, wenn Sie es nicht benutzen. Schalten Sie das Gerät vor allen Montage- und Instandhaltungsmaßnahmen aus, und unterbrechen Sie die Stromversorgung indem Sie den Netzstecker ziehen.
-
Seite 6: Gerät Auspacken Und Prüfen
Entfernen Sie leicht entflammbare Materialien aus der Nähe des Geräts. VORSICHT Verbrennungsgefahr an heißen Geräteteilen Die Leuchtmittel können bis zu 40°C heiß werden. Fassen Sie diese Geräteteile während des Betriebs und während der Abkühlphase nicht an. Lassen Sie das Gerät vollständig abkühlen, bevor Sie mit Montage- oder Instandhaltungsmaßnahmen beginnen. -
Seite 7: Übersicht Über Bestandteile Und Bedienelemente Des Geräts
Übersicht über Bestandteile und Bedienelemente des Geräts Gehäuse 2. Anschluss Netzkabel vom Netzteil 3. Handgriff 4. Lampensockel mit Feststellschraube 5. Sicherungshalter 6. Ein-/Ausschalter mit Dimmer für die Lichtleistung 7. Neigungshebel 8. Abschirmklappen 9. Leuchtmittel-LED`s Kurzanleitung HINWEIS: Die detaillierte Anleitung zu den nachfolgenden Tätigkeiten finden Sie in den jeweiligen Abschnitten dieser Gebrauchsanleitung. -
Seite 8: Gerät Für Den Einsatz Vorbereiten
Gerät für den Einsatz vorbereiten Gerät auf Stativ (optional) montieren. HINWEIS: Beachten Sie die Benutzerinformation des Stativherstellers. WARNUNG Montieren Sie das Gerät nur auf einem Stativ, das für Gewicht und Abmessungen des Geräts ausgelegt ist. Siehe Technische Daten. Stellen Sie sicher, dass das Stativ mit dem montierten Gerät kippsicher und rutschfest steht. Feststellschraube öffnen. -
Seite 9: Gerät Transportieren, Lagern
Gerät transportieren, lagern Gerät ausschalten. Siehe Gerät einschalten, ausschalten. Gerät vollständig abkühlen lassen. WARNUNG! Brandgefahr durch heiße Geräteteile. Lassen Sie das Gerät vollständig abkühlen. Leuchtmittel LED`s mit z.B. Noppenfolie abdecken und die Abschirmklappen demontieren. Netzkabel und Netzteil vom Gerät abstecken. Gerät ggf. -
Seite 10: Reinigen
10.2 Reinigen WARNUNG Schneid- und Splittergefahr durch zerbrechende oder berstende Leuchtmittel. WARNUNG Stromschlaggefahr Bringen Sie das Gerät niemals mit Feuchtigkeit oder Wasser in Berührung. Ziehen Sie stets den Netzstecker, bevor Sie das Gerät reinigen. HINWEIS: Verwenden Sie ausschließlich die in der nachfolgenden Tabelle angegebenen Reinigungsmittel. -
Seite 11: Zubehör Und Optionen
Sicherungshalter mit der Hand vollständig aus dem Einschub ziehen. Alte Feinsicherung aus der Halterung ziehen. Neue Feinsicherung in die Halterung schieben. Sicherungshalter vorsichtig bis zum Anschlag festdrehen. 11. Zubehör und Optionen In unserem Webshop finden Sie das optimale Zubehör zu Ihrem Gerät. 12.
