7.6.2 Výměna těsnicích kroužků na základně tělesa ventilu
V případě netěsnosti v dělicí rovině je nutné nahradit těsnicí kroužky novými. Postup demontáže a zpětné montáže je obdobný.
› Ujistěte se, že po dobu opravy nebude přítomná výbušná atmosféra (viz také 7.5).
› Vypněte zdroj tlaku (čerpadlo) hydraulického obvodu (viz také 7.5).
› Hydraulický obvod včetně akumulátorů odlehčete propojením s nádrží (viz také 7.5).
› Ujistěte se, že je hydraulický obvod bez tlaku (viz také 7.5).
› Vypněte elektrické napájení elektromagnetů rozváděče (viz také 7.5).
› Ujistěte se, že povrch ventilu a cívek elektromagnetů je ochlazen na dostatečně nízkou teplotu, aby nedošlo k popálení pokožky (viz také 7.5).
› Očistěte povrch a okolí rozváděče.
› Pomocí inbus klíče s=4 povolte a vyšroubujte čtyři upínací šrouby M5x45 DIN 912. Ventil opatrně sejměte z připojovací desky.
› Do připravené menší nádoby nechte vytéct zbytek pracovní kapaliny z ventilu.
› Pomocí menšího šroubováku vyjměte těsnicí kroužky ze zahloubení v tělese. Pracujte opatrně, aby nedošlo k poškození těsnicích ploch.
› Očistěte připojovací plochy tělesa ventilu a desky. Zkontrolujte jejich nepoškození.
› Do zahloubení v tělese ventilu vložte nové těsnicí kroužky tak, aby při zpětné montáži ventilu nevypadly.
› Rozváděč opatrně položte na připojovací obrazec připojovací desky. Dbejte na správnou orientaci kanálů.
› Do otvorů v tělese ventilu vložte čtyři upínací šrouby a pomocí inbus klíče s=4 upevněte ventil upevněte k upínací desce. Šrouby dotahujte postupně
křížem až do stanoveného momentu 8,9+1 Nm. Při nerovnoměrném utažení může dojít k deformaci tělesa a nespolehlivé funkci ventilu.
› Je-li některý z upínacích šroubů poškozen, vyměňte jej.
VAROVÁNÍ
› Zkontrolujte správné upevnění kabelů cívek v průchodce a zemnicích vodičů, zda nedošlo při manipulaci s ventilem k jejich uvolnění.
› Po provedení opravy ověřte těsnost nových těsnění a správnou funkci ventilu.
7.7 Údržba výrobku
Ventil během normálního provozu udržujte čistý, bez usazenin prachu na povrchu. Usazeniny jednak zhoršují chlazení ventilu a cívek, jednak mohou
vytvářet hořlavé vrstvy náchylné ke vznícení. Interval čištění povrchu zvolte podle prašnosti prostředí tak, aby tloušťka vrstvy usazeného prachu
nepřesáhla 3 mm. V závislosti na podmínkách použití kontrolujte ve vhodných časových intervalech těsnost hydraulického obvodu, nepoškozenost
elektrických částí včetně kabelů a správnost funkce ventilu. Kontrola by měla být provedena při každém spuštění zařízení, nejméně však jednou týdně
při dlouhodobém provozu.

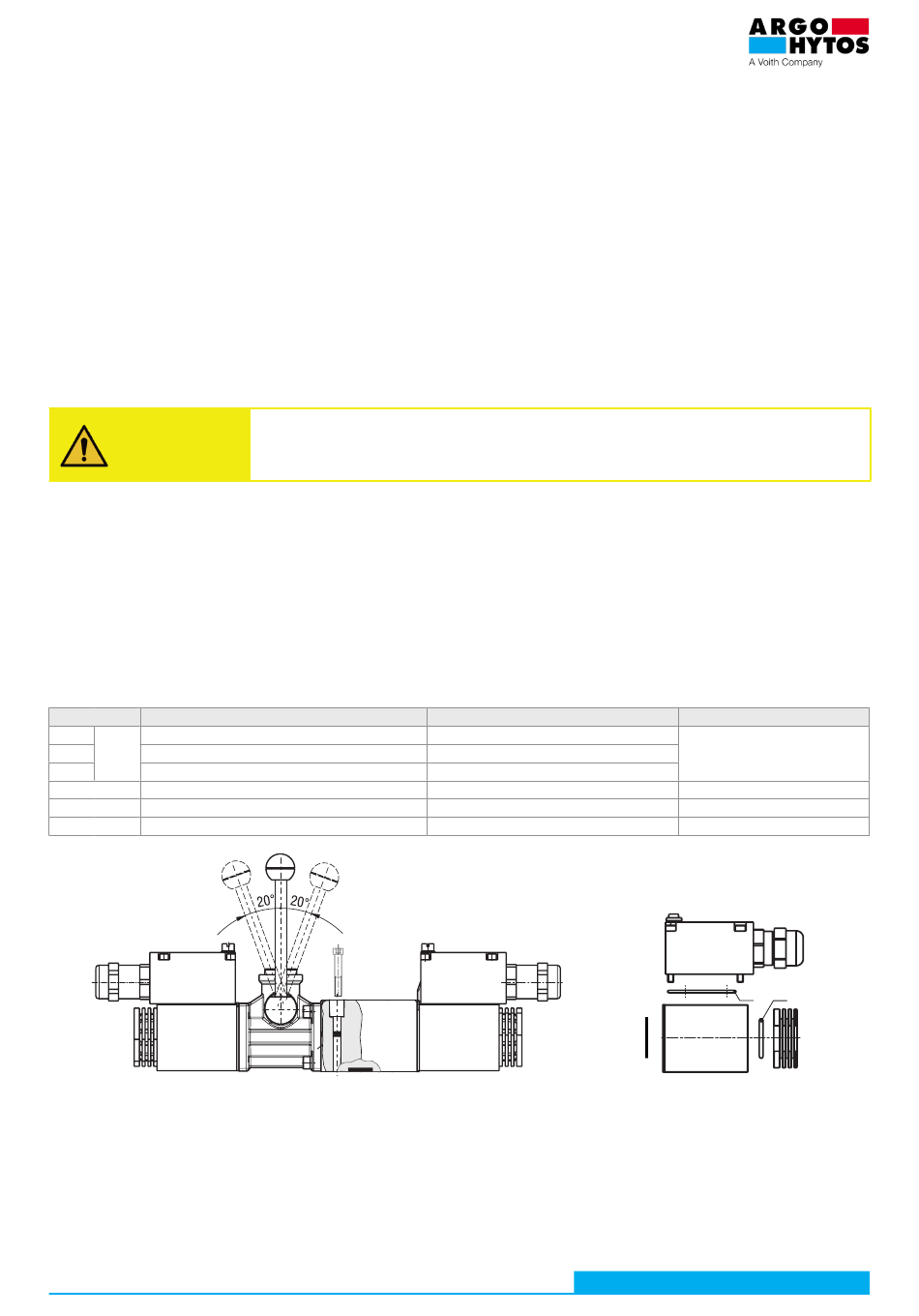

7.8 Dodávané náhradní díly
Jako náhradní díly lze objednat:
viz katalog SP 8010
Položka
Popis náhradního dílu
1
Upínací matice cívky
2
Sada
Těsnění pod matici
3
Těsnicí kroužek OS – cívka
4
Těsnění víka svorkovnice
5
Sada těsnění
6
Upínací šrouby ventilu
www.argo-hytos.com
Návod k použití_RPERX3-06_14095_2cz_07/2024
Upínací šrouby ventilu
Jako upínací šrouby musí být použity pevnostní šrouby (ŠROUB M5x45 DIN 912 10.9), nejlépe od výrobce
ventilu. Šroub běžné pevnosti může být přetržen díky vysokému tlaku v hydraulickém obvodu a může dojít
k masivnímu úniku pracovní kapaliny.
6
1
1
5
Označení
Matice
O-kroužek 21,89x2,62 VMQ 70 (silikon)
O-kroužek 22x1,5 VMQ 50 (silikon)
O-kroužek 46x2 VMQ (silikon)
4x Square ring 9,25x1,68 NBR
4x M5x45 DIN 912 10.9
Objednací číslo
45904300
34950700
15845200
15845100
4
2
3
1
Strana 19
