4. Popis výrobku

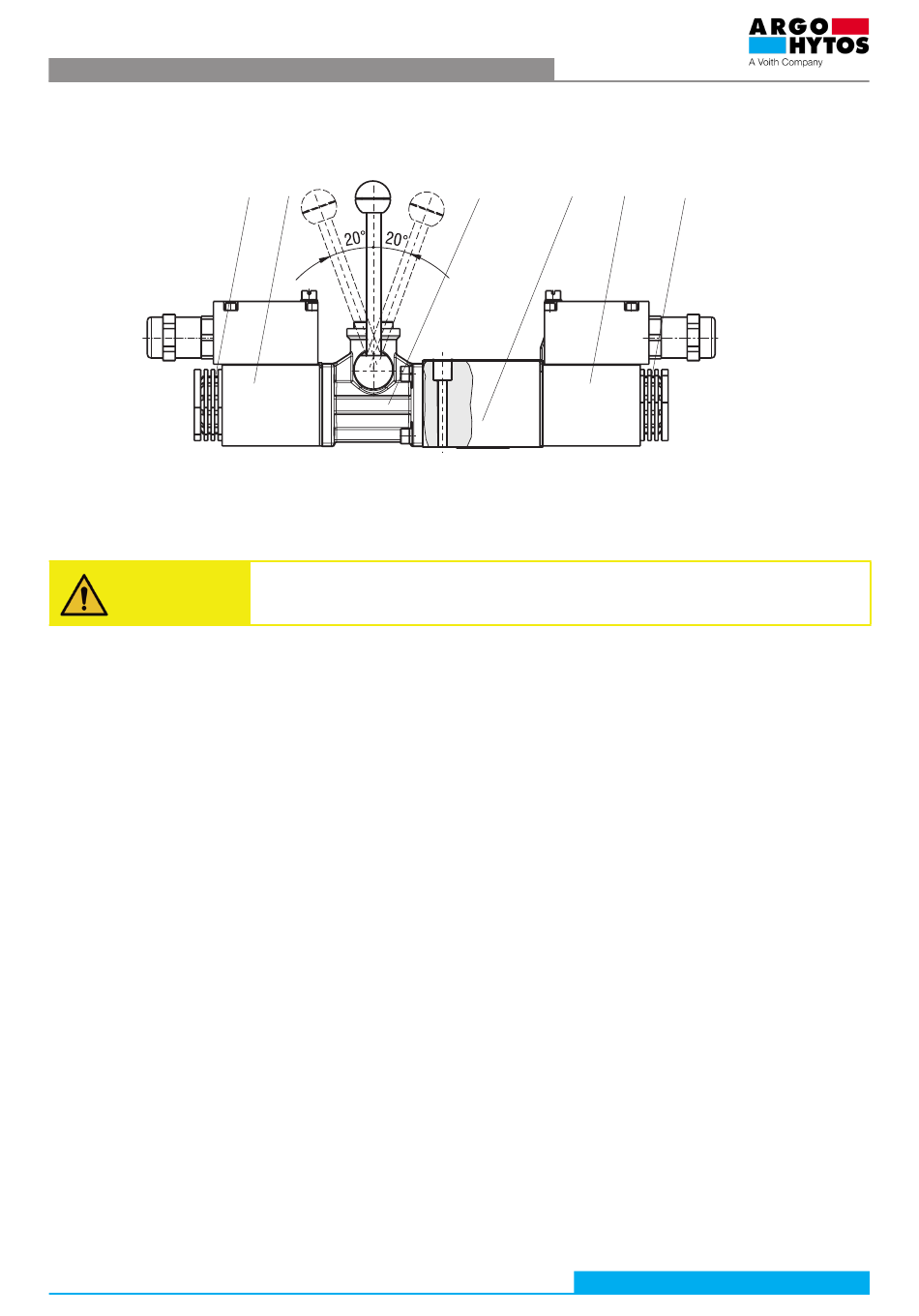

Hydraulická část ventilu se skládá z litinového tělesa (1) s výstupy kanálů na spodní základně, ocelového kaleného šoupátka a vratných pružin, které
drží šoupátko v základní poloze. Šoupátko je přestavováno do krajních poloh pomocí elektromagnetů (2) s certifikací pro výbušné prostředí. Cívky
elektromagnetů jsou upevněny na ovládacích systémech pomocí speciální matice (3). Těleso ručního pákového ovladače (4) je vestavěno mezi
elektromagnet a hydraulickou část. Při ovládání ventilu elektromagnety zůstává páka díky kulise v základní poloze a nesnižuje jeho výkon.
4.1 Ruční nouzové ovládání pákovým ovladačem
Nouzové ruční ovládání polohy šoupátka slouží pro přestavení šoupátka v případě ztráty funkce elektromagnetu nebo při výpadku elektrického
napájení cívek pro dosažení bezpečné polohy ovládaného mechanismu. Použití ručního nouzového ovládání je omezeno maximálním tlakem 100 bar
v kanálu T.
VAROVÁNÍ
4.2 Použité materiály:
Těleso ventilu a těleso ručního ovladače – šedá litina
Šoupátko – kalená ocel
Tlačná pružina – ocelový patentovaný drát pro výrobu pružin
Dílce ručního ovladače - ocel
Těsnění ventilu – NBR
Nástavec, trubka a kotva ovládacího systému, upevňovací matice cívky - nízkouhlíková ocel
Nemagnetický kroužek a kolík ovládacího systému – Cr-Ni nerezová ocel
Zátka ovládacího systému – mosaz
Kostra cívky – PA
Vinutí cívky – smaltovaný měděný drát
Těsnění cívky na ovládacím systému – silikonová pryž
Přepravní deska – PE
Použité materiály nejsou uvedeny v seznamech zakázaných a povinně dokumentovaných látek Směrnice 2015/863/EU (RoHS) a Nařízení EU č.
1907/2006 (REACH).
4.3 Povrchová ochrana proti korozi:
Povrch ventilu je zinkován s ochranou proti korozi 520 h v NSS podle ISO 9227. Vrstva povrchové ochrany neobsahuje šestimocný chróm Cr+6.
www.argo-hytos.com
Návod k použití_RPERX3-06_14095_2cz_07/2024
3 2
Zákaz použití ručního nouzového ovládání, je-li ventil ovládán elektromagnety
Je-li rozváděč ovládán pomocí elektromagnetů, nepoužívejte ruční nouzové ovládání šoupátka.
Může dojít k poškození ventilu a ztrátě jeho funkce.
4 1 2 3
