4.7 Použité předpisy a normy:
ČSN EN ISO 4413
Hydraulika – Všeobecná pravidla a bezpečnostní požadavky na hydraulické systémy a jejich součásti
ČSN ISO 6403 Hydrostatické pohony. Ventily pro řízení průtoku a tlaku. Zkušební metody
ČSN ISO 4411 Měření charakteristik Δp = funkce (Q) u hydraulických ventilů
ČSN EN ISO 9001 Systémy managementu jakosti
ČSN EN ISO 12100 Bezpečnost strojních zařízení / analýza rizik
Směrnice 2006/42/EU O strojních zařízeních / použité kapitoly: 1.7.4 Návod k použití, Příloha III Označení CE
ČSN EN 82079-1 Zhotovování návodů k použití – Strukturování, obsah a prezentace / Část 1: Obecné zásady a podrobné požadavky
5. Modifikace výrobku
Přehled možných modifikací ventilu popisuje objednací klíč.
Počet poloh šoupátka, propojení šoupátka a elektrické parametry cívky nemůže uživatel následně měnit.
U ventilu s 10 W cívkou může být ovlivněna teplota povrchu cívky a použití pro teplotní třídu úpravou teploty okolí (viz 4.4 Rozsah teploty okolí pro
jednotlivé třídy).
Cívky s AC napájením a zabudovaným usměrňovačem jsou dodávány pouze s připojeným kabelem, standardně o volitelné délce 3 a 8 m.

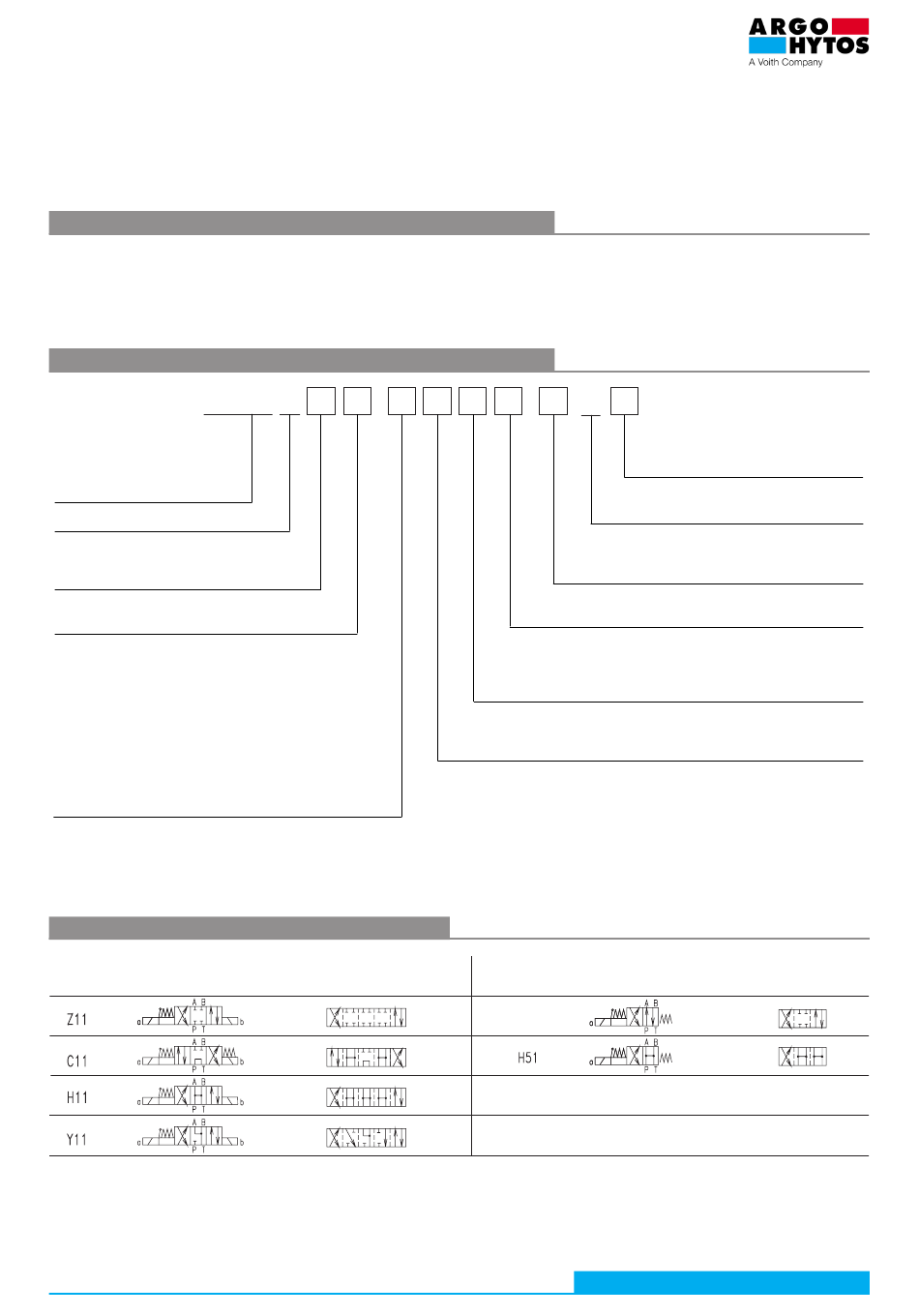

Objednací klíč
RPERX3-06
4/3 a 4/2
elektromagneticky ovládaný
rozváděč s pomocným
pákovým ovladačem
do prostředí s nebezpečím
výbuchu
Jmenovitá světlost
Počet poloh šoupátka
dvě polohy
tři polohy
Propojení šoupátka
viz Tabulka propojení
Napájecí napětí cívky
DC napětí
(Standardní dodávka bez kabelu s průchodkou)
12 V DC / 0,75 A
24 V DC / 0,39 A
48 V DC / 0,19 A
110 V DC / 0,094 A
AC napětí 50/60 Hz
(Standardní dodávka s neodnímatelným kabelem)
110 V AC / 0,112 A
230 V AC / 0,052 A
*CCC certifikace (China Compulsory Certification) pro Čínskou lidovou republiku neplatí pro zařízení skupiny I, určená pro použití v dolech.
**EAEU=Eurasijský ekonomický svaz, certifikát podle TR TS 012/2011 platný pro Ruskou federaci, Bělorusko, Arménii, Kazachstán a Kyrgyzstán.
***Pro dvouplolohové rozváděče s jednou cívkou: páka je umístěna vždy mezi tělesem rozváděče a cívkou.
Upevňovací šrouby M5x45 ISO 4762 nebo svorníky se musí objednat samostatně. Utahovací moment je 8,9+1 Nm (6.56+0.7 Ibf.ft).
Tabulka propojení
Označení Symbol
www.argo-hytos.com
Návod k použití_RPERX3-06_14095_2cz_07/2024
/
2
3
01200
02400
04800
A4
11000
A6
11050
U rozváděče se dvěma ovládacími elektromagnety nesmí být
23050
elektromagnety sepnuty současně.
Mezipolohy
/ - B
Bez označení
A
E
A19 standard, páka na straně A směřující vzhůru
B19 standard, páka na straně B směřující vzhůru
Bez označení
Bez označení (pouze pro DC)
3 (verze AC a DC)
8 (verze AC a DC)
Teplotní třída - jmenovitý příkon cívky
Označení Symbol
R30
Certifikace ventilu
ATEX, IECEx, CCC*
IECEx pro Austrálii a Nový Zéland
EAC pro státy EAEU**
Povrchová ochrana zinkováním
520 h v NSS dle ISO 9227
Poloha ruční páky a ovladače***
Materiál těsnění
Délka kabelu
bez kabelu
Třída T4 - 10 W
Třída T6 (T5) - 10 W
Mezipolohy
Strana 13
NBR
3 m
8 m
