Tabelle der elektrischen Parameter der Spulen
Spulentyp mit der DC-
Stromversorgung
EX18 046 10W 12V DC
EX18 046 10W 24V DC
EX18 046 10W 48V DC
EX18 046 10W 110V DC
Spulentyp mit der AC-
Stromversorgung (f=50/60 Hz)
EX18 046 10W 110V AC 3M
EX18 046 10W 110V AC 8M
EX18 046 10W 230V AC 3M
EX18 046 10W 230V AC 8M
Bemerkung: die Typen 3M und 8M unterscheiden sich nur durch die Länge des angeschlossenen Kabels (3 m / 8 m)

7.2.2 Anschluss des Ventils an den Hydraulikkreislauf

Das Ventil ist für die Plattenmontage mit dem Anschlussbild ISO 4401-03-02-0-05 für die Lichtweite DN 06
ausgelegt.
Entfernen Sie die Transportplatte vom Ventilgehäuse. Prüfen Sie vor dem Einbau die Anschlussflächen auf
Beschädigungen und Sauberkeit sowie die Dichtringe am Boden des Ventilgehäuses auf Beschädigungen.
Setzen Sie das Ventil vorsichtig auf das Anschlussbild der Platte. Achten Sie darauf, dass die Kanäle richtig
ausgerichtet sind. Befestigen Sie das Ventil mit vier Festigkeitsschrauben M5x45 DIN 912-10.9 und ziehen
Sie diese mit einem Inbusschlüssel s=4 gleichmäßig mit einem Drehmoment von 8,9+1 Nm (6,56+0,7 Ibf.ft)
an. (Die Schrauben sind nicht im Lieferumfang des Ventils enthalten, sie müssen separat bestellt werden)

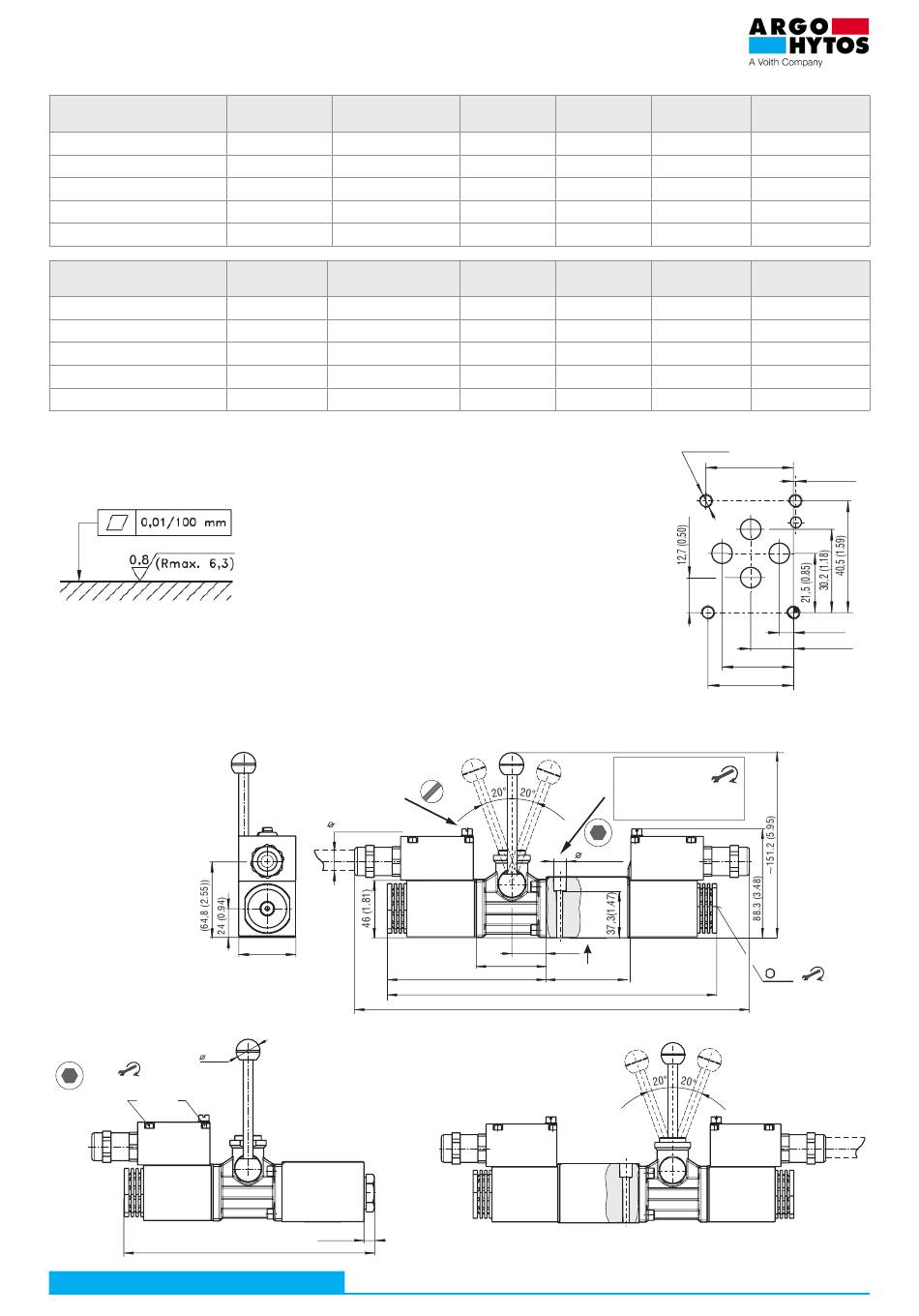

Skizze der Abmessungen des Verteilers
RPERX3-063*/A19
RPERX3-062*/A19
Schrauben des Deckels der Klemmleiste
4x M4x35; DIN 912
20 (1)
4+0.5 Nm
3
(3.0+0.4 lbf.ft)
Seite 16
Wicklungswiderstand
Nennversorgungs-
spannung
bei t = 20 °C
U [V DC] R [Ω]
N 20
12 16,1
24 61,8
48 252,4
110 1171,5
Wicklungswiderstand
Nennversor-
gungsspannung
bei t = 20 °C
U [V AC] R [Ω]
N 20
110 894,1
110 894,1
230 3987
230 3987
Die Anschlussplatte muss eine ausreichend
bearbeitete Oberfläche haben, um die Dichtheit
in der Trennebene zwischen der Platte und dem
Ventilgehäuse zu gewährleisten.
RPERX3-06, Abmessungen in mm (in)
Erdungsschraube
M5x10
Kabeldurchmesser
6 8 ( 0.24 .31 )
÷ ÷0
46 (1.81)
12,5
(0.49)
8,5 (0.33)
207(8.15)
Nennstrom Grenzstrom
I [A] I [A]
N G
0,750 0,65
0,390 0,34
0,190 0,16
0,094 0,08
Nennstrom Grenzstrom
I [A] I [A]
N G
0,112 0,095
0,112 0,095
0,052 0,044
0,052 0,044
9,5 (0.37)
28 (1.1)
57 (2.24)
68 (2.68)
130 6 , (5.15)
272.2 (10.72)
~ 326 (12.83)
Z-Z
RPERX3-063*/B19
P
A B
4x
5,3(0.21)
T
21,5 (0.85)
Gebrauchsanweisung_RPERX3-06_14095_2de_07/2024
Bipolare Diode Nominale
Leistungsaufnahme
U [V] P
Z N
36 8,9
36 9,3
75 9,1
180 10,3
Gleichrichter Nominale
Leistungsaufnahme
U [V] P
Z N
ja 11,2
ja 11,2
ja 10,7
ja 10,7
ISO 4401-03-02-0-05
4xM5-6Hx13
31,75 (1.25)
B
T
A
25,9 (1.16)
31 ( 1.22 )
Kanäle P, A, B, T - max. ∅7,5 mm (0.29 in)
Befestigungsschrauben
8,9+1 Nm (7 lbf.ft)
M5x45 DIN 912-10,9
4
Z
www.argo-hytos.com
[W]
[W]
0,75 (0.03)
G
P
5,1 0.20 ( )
15,5 (0.61)
36 5±1 Nm
(3.7±0.7 lbf.ft)
