Technische Angaben

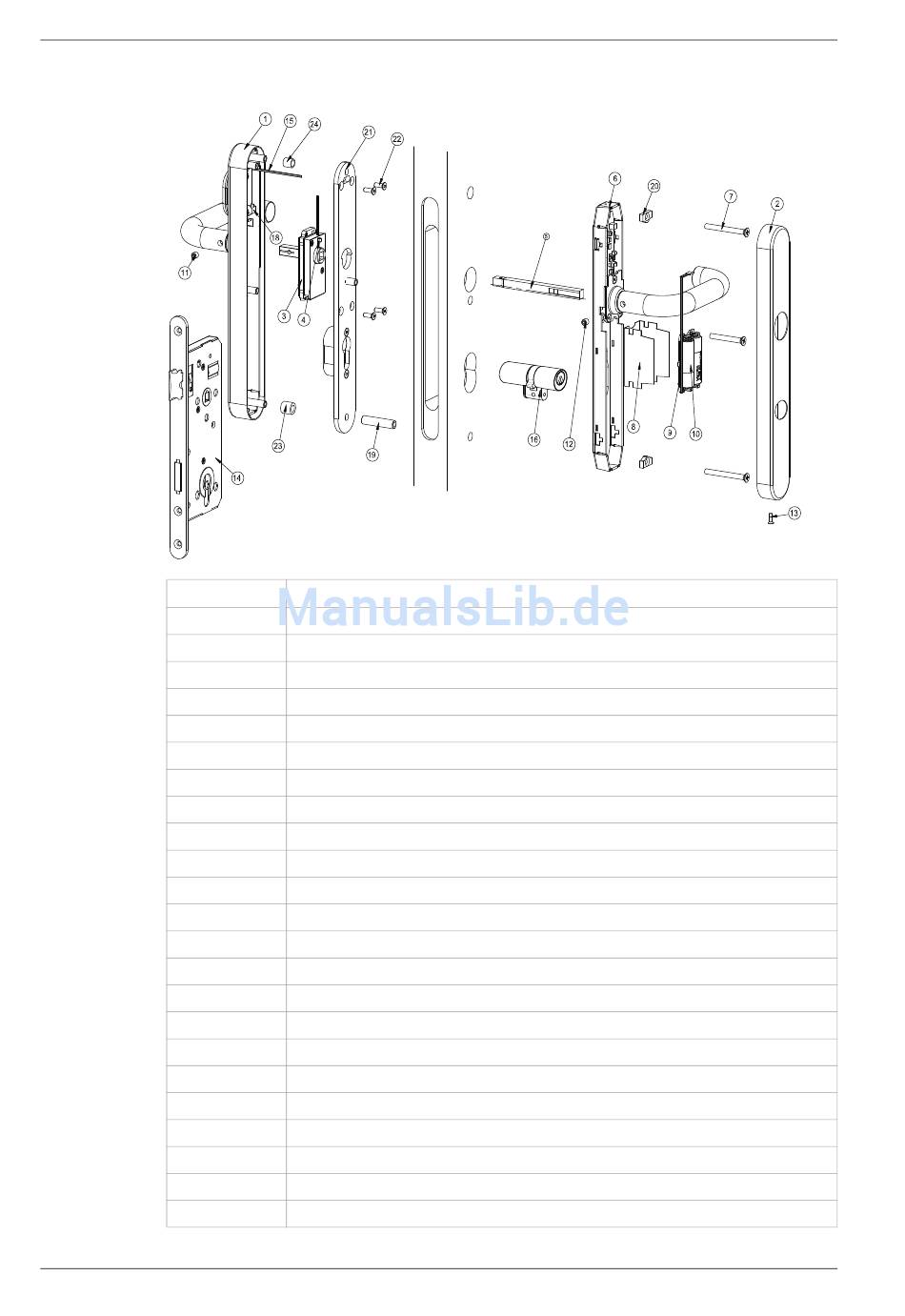

3.4 Teileübersicht ES1 Version
Position
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
18.
19.
20.
21.
22.
23.
24.
10
Beschreibung
Aussenbeschlag mit Antenne + Kupplungsmodul
Innenbeschlag mit Schrauben (B320/B330-2)
Kupplungsmodul mit Richtungsgeber (B320-3)
Befestigungsschraube für Drückerdorn
Drückerdorn (B320-4)
Innenbeschlag mit Elektronikmodul (2620ELC-1)
Befestigungsschrauben 3 Stk. M5 (B320-x)
Schutzfolie für Batterien
Batterieprint (2620ELC-2)
2 Stk. Batterien AA
M6 Befestigungsschraube für Drücker
M6 Befestigungsschraube für Drücker
M3 Befestigungsschraube für Innenschild
Türschloss (nicht enthalten)
Verbindungskabel (B320-6)
Schliesszylinder (nicht enthalten)
Stecker für Kupplungseinheit
Zentrierhülse
Ziehschutzscheiben
Unterlagsplatte
Schrauben für Unterlagsplatte
Distanzhülse 12 x 11.3 mm
Distanzhülse 9 x 9.3 mm
