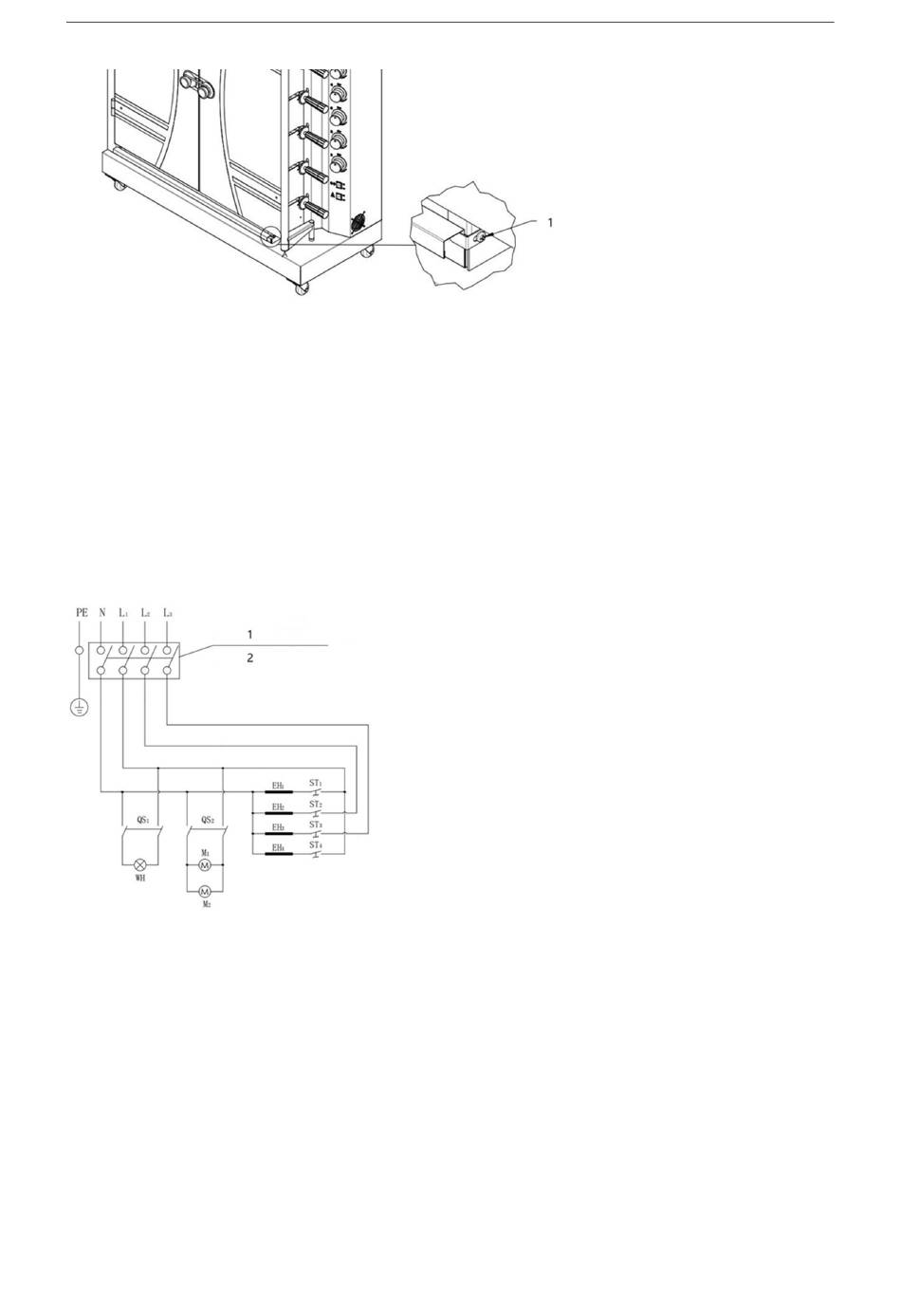

1 - Molimo otpustite vijak za vodu prvo pokušajte s fiksnom pločom, a zatim možete izvaditi posudu za
vodu.
Pažnja: Kada koristite ovaj stroj, ne dodirujte područje električnog grijanja kako biste izbjegli opekotine.
Električne sheme
Provjerite krug. Instalater bi trebao biti odgovoran za instalaciju ovog uređaja. Isključite napajanje i pustite
uređaj da se potpuno ohladi prije rastavljanja ovog uređaja.
1 - 400V, 50Hz; korisnik bi trebao testirati napajanje sa zaštitom od curenja.
2 - Predlažemo korištenje kabela za napajanje od 60 A, 4 m² .
WH: Svjetlo
QS1: Prekidač za uključivanje-isključivanje 1
M1: Motor
ST1-ST4: Termostat
M2: Ventilator
HR
EH1-EH4: Grijaći element
QS2: Prekidač za uključivanje-isključivanje 2
