Royal Catering RC-DSS20 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Royal Catering Anleitungen
  4. Küchengeräte
  5. RC-DSS20
  6. Bedienungsanleitung

Royal Catering RC-DSS20 Bedienungsanleitung

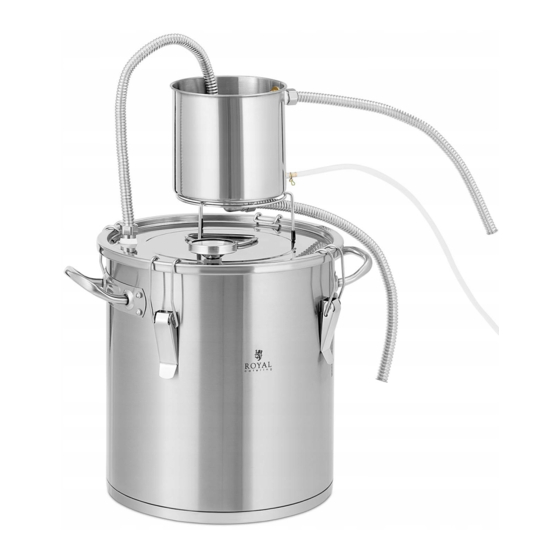

Destillieranlage
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3

Quicklinks

Diese Anleitung herunterladen

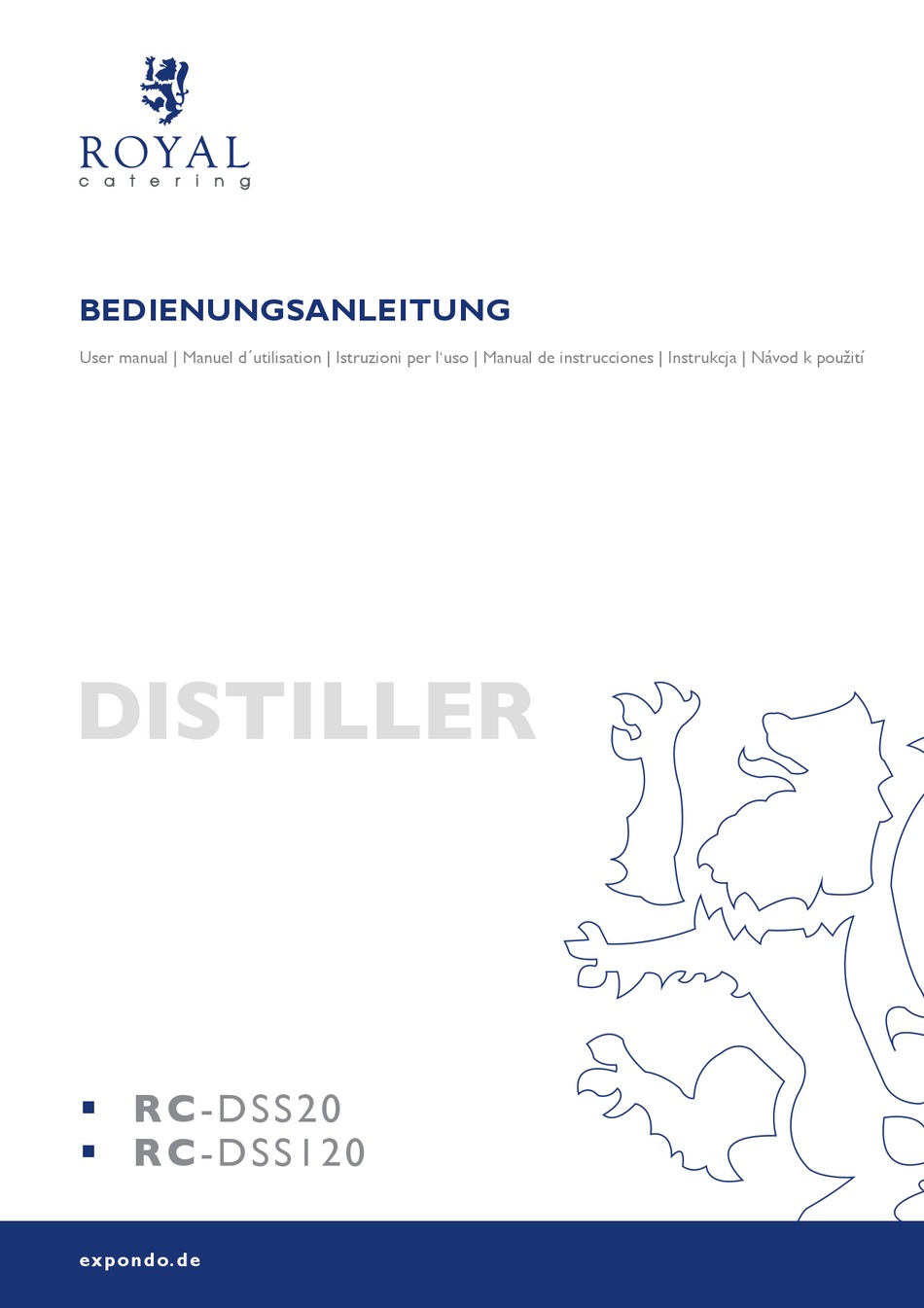

BEDIENUNGSANLEITUNG
