Air Top 2000
Pos.
Benennung
A1
Heizgerät
A2
Steuergerät
B1
Flammwächter
B2
Temperaturfühler
B3
Temperaturbegrenzer
E
Glühstift
F1
Sicherung 10A
H1
Leuchtdiode grün (in Pos. S1)
M
Motor
S1
Sollwertgeber-Schalter
S2
Trennschalter 1 oder 2polig
X1-X5
Steckverbindung 2polig
X6
Steckverbindung 8polig
X7
Steckverbindung 4polig
X8
Steckverbindung 2polig
X11
Steckverbindung 2polig
Y
Dosierpumpe

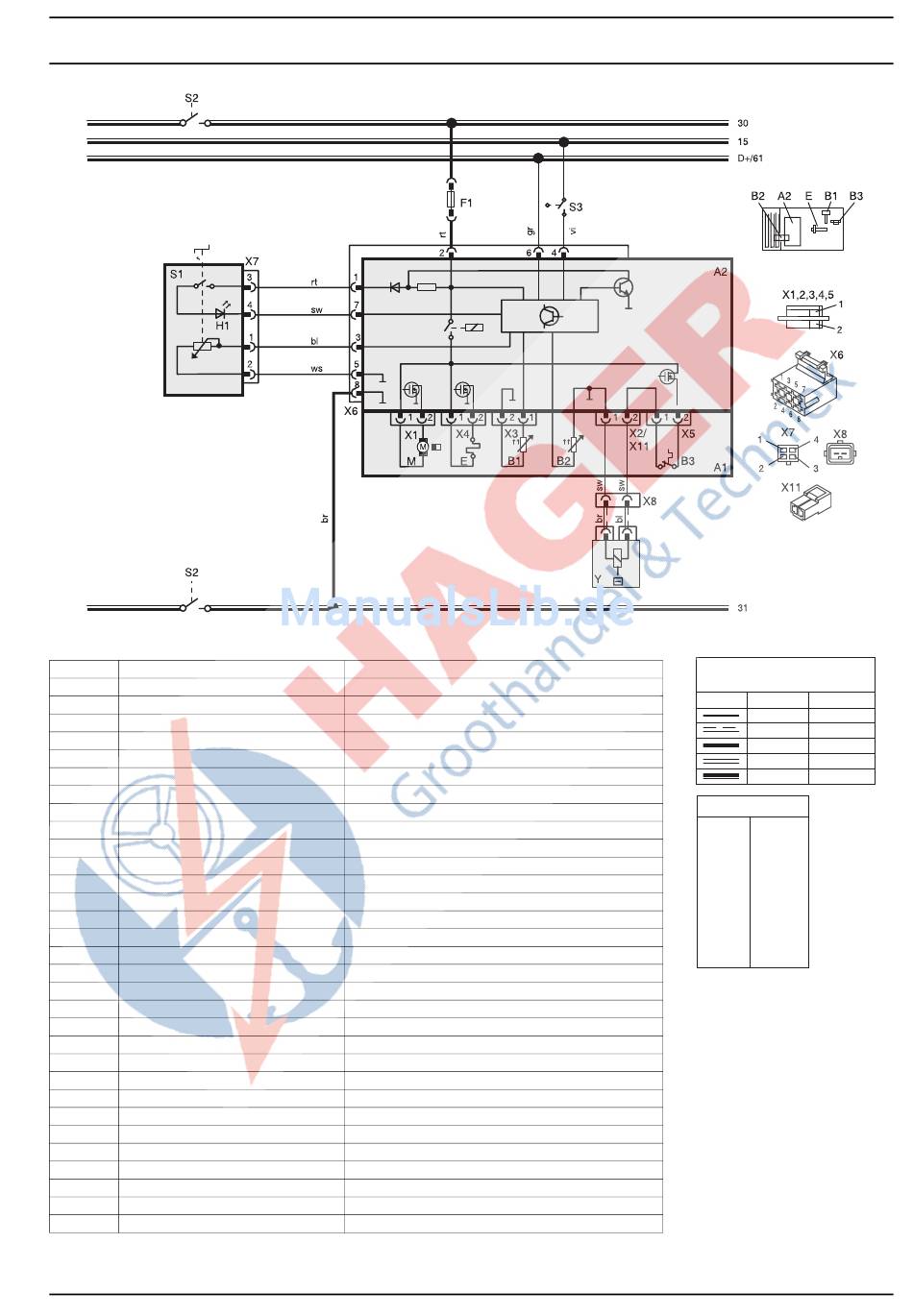

Abb. 713 Automatikschaltplan Air Top 2000 ohne Diagnose, 24V mit Bedienelement, ADR
Bemerkung
Air Top 2000
Flachsicherung SAE J 1284
Betriebsanzeige
Bedienelement
Not-Aus-Schalter; elektr. oder pneum.
an Pos. A2
an Pos. A2
an Pos. S
nur bei Herstellereinbauten
ϑ
ϑ
ϑ
bl
br
ge
gn
gr
or
rt
sw
vi
ws
7 Schaltpläne
Leitungsquerschnitte
< 7,5 m
7,5 - 15 m
2
2
0,75 mm
1,5 mm
2
2
1,0 mm
1,5 mm
2
2
1,5 mm
2,5 mm
2
2
2,5 mm
4,0 mm
2
2
4,0 mm
6,0 mm
Leitungsfarben
blau
braun
gelb
grün
grau
orange
rot
schwarz
violett
weiß
713
