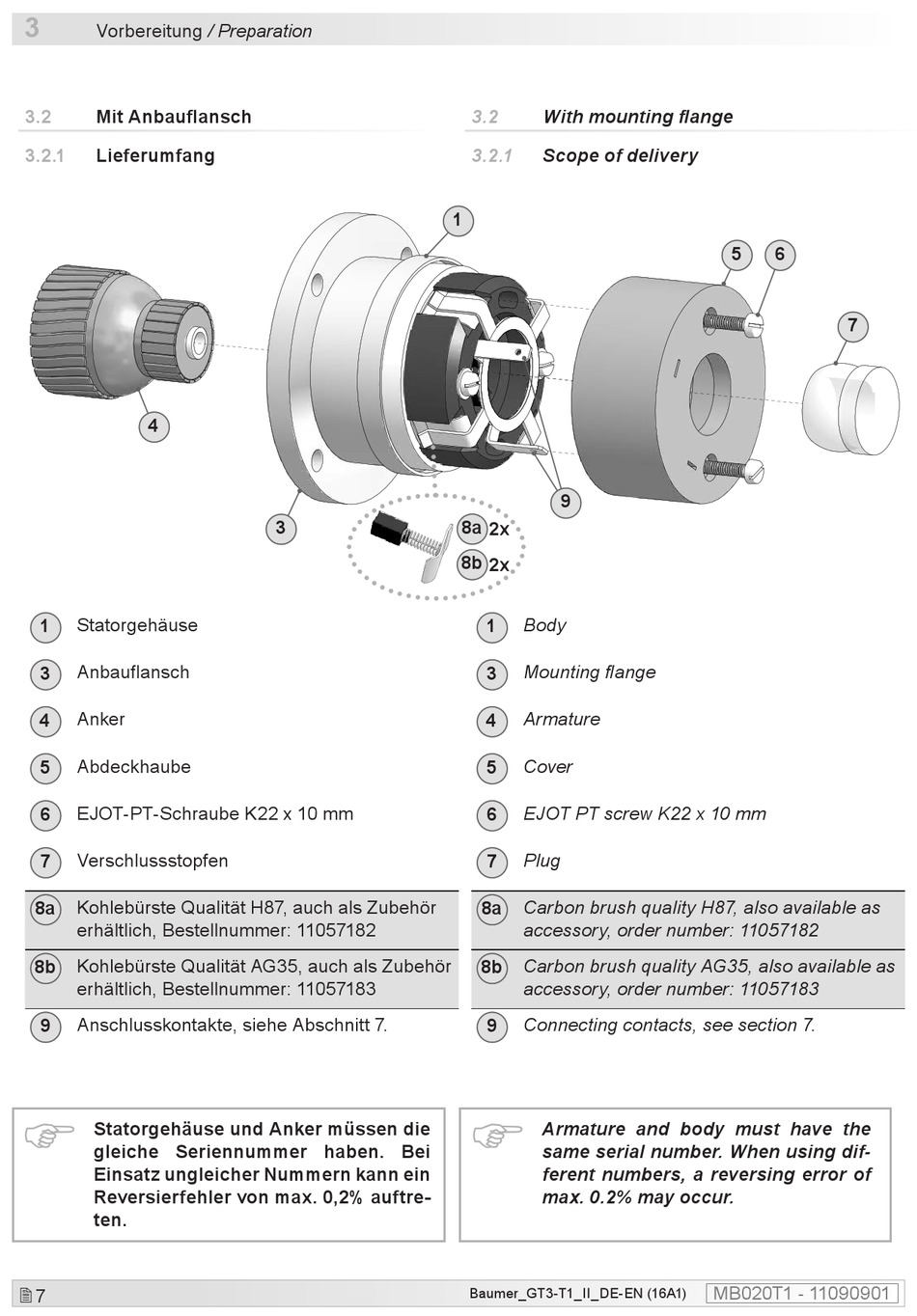

Vorbereitung / Preparation
3.2
Mit Anbauflansch
3.2.1
Lieferumfang
4
1
Statorgehäuse
Anbauflansch
3
4
Anker
Abdeckhaube
5
EJOT-PT-Schraube K22 x 10 mm
6
7
Verschlussstopfen
Kohlebürste Qualität H87, auch als Zubehör
8a
erhältlich, Bestellnummer: 11057182
8b
Kohlebürste Qualität AG35, auch als Zubehör
erhältlich, Bestellnummer: 11057183
9
Anschlusskontakte, siehe Abschnitt 7.
Statorgehäuse und Anker müssen die
gleiche Seriennummer haben. Bei
Einsatz ungleicher Nummern kann ein
Reversierfehler von max. 0,2% auftre-
ten.
7
3
3.2
With mounting flange
3.2.1
Scope of delivery
1
9
8a
2x
8b
2x
1
Body
Mounting flange
3
4
Armature
5
Cover
EJOT PT screw K22 x 10 mm
6
7
Plug
Carbon brush quality H87, also available as
8a
accessory, order number: 11057182
8b
Carbon brush quality AG35, also available as
accessory, order number: 11057183
9
Connecting contacts, see section 7.
Armature and body must have the
same serial number. When using dif-
ferent numbers, a reversing error of
max. 0.2% may occur.
Baumer_GT3-T1_II_DE-EN (16A1)
5
6
7
