Fronius IG 15 Bedienungsanleitung Seite 2

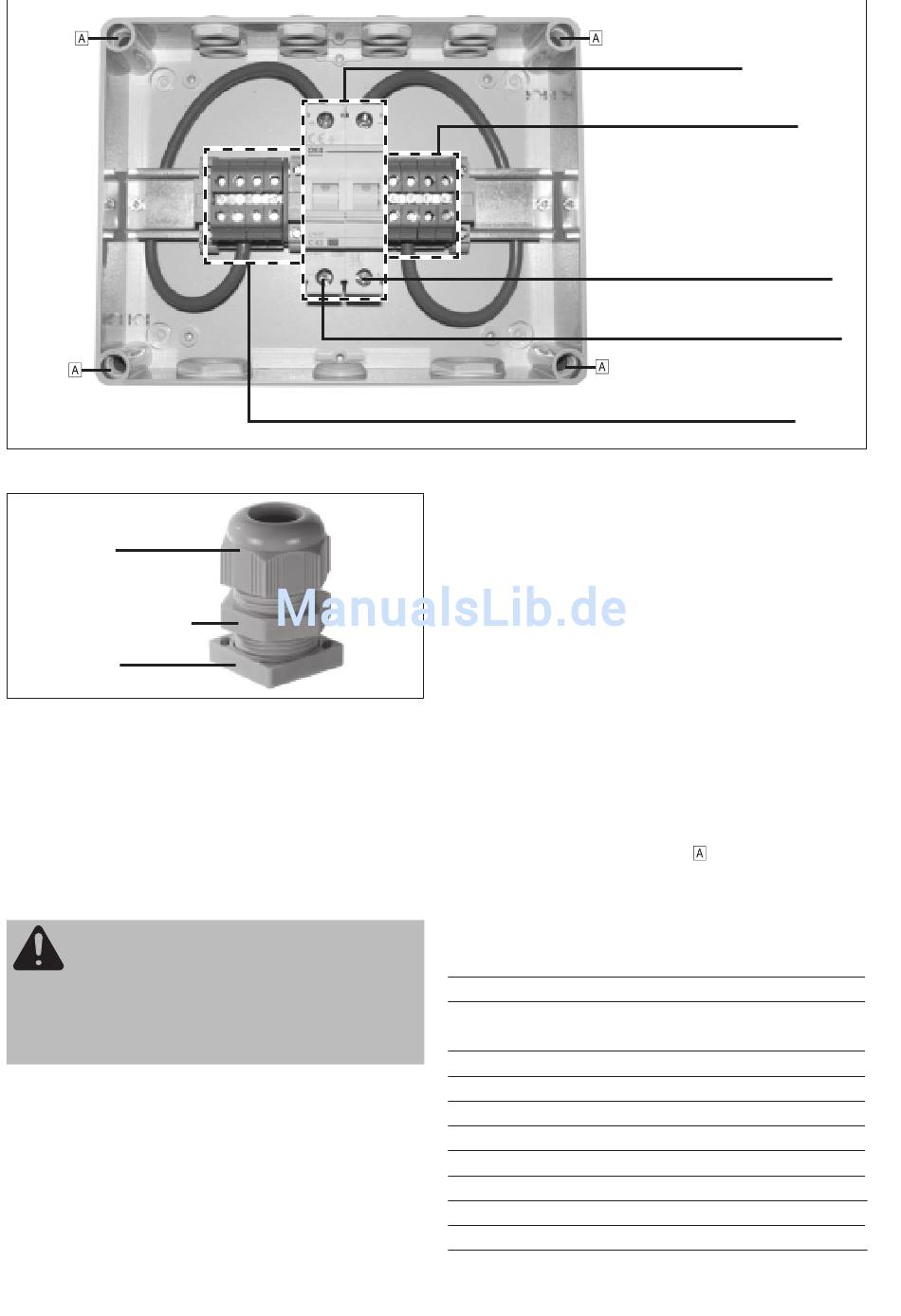

Abb.2 Innenansicht der DC-Freischaltbox IG 15/30
Zugentlastung
metrische Verschraubung
Fixierschraube
Abb.3 Metrische Verschraubung mit Zugentlastung und
Fixierschraube
Verkabelung vom Wechselrichter zur DC-Freischaltbox
- DC+ Hauptleitung am DC-Freischalter anklemmen und mit Zug-
entlastung fixieren
- DC- Hauptleitung am DC-Freischalter anklemmen und mit Zug-
entlastung fixieren
Verkabelung der Modulstränge zur DC-Freischaltbox
WARNUNG! Gefahr durch Solarmodul-Spannung. Die
Solarmodule spannungslos an die DC-Freischaltbox
anschließen! Dazu Strangkabel zuerst an die Klem-
men anschließen, dann erst Stromkreis im Strang
schließen (z.B. eine Multicontact-Klemmstelle bis zu-
letzt geöffnet lassen und erst nach Abschluss der
übrigen Installation schließen).
- Alle DC+ Strangkabel bei geöffneten Stromkreisen an die roten
Klemmleisten anschließen
- Zugentlastung auf DC+ Seite anziehen
HINWEIS! Bei Anschluss von mehr als zwei Strängen zuvor die
beiden der Wand naheliegenden Stränge anschließen und mit der
M16-Verschraubung fixieren - erst danach die beiden äußeren
Kabel einführen und verschrauben, um Schutzart IP54 zu gewähr-
leisten.
- Bei DC-Strangkabeln gleichermaßen vorgehen
- Solarmodul-Kreise schließen
Der Wechselrichter wird bei Inbetriebnahme durch Schließen des
DC-Freischalters mit den Solarmodulen verbunden. Anschließend
ist der Deckel der DC-Freischaltbox anzubringen und mit den 4
Deckelverschraubungen zu montieren.
Um die Dichtheit der DC-Freischaltbox zu gewährleisten, auch den
durchsichtigen Klappdeckel auf festen und dichten Sitz überprüfen.
LIEFERUMFANG
- 1 Stück DC-Freischaltbox IG 15/30
- 2 Stück metrische Verschraubungen M25
- 8 Stück metrische Verschraubungen M16
- 1 Stück Klimastopfen zur Be- und Entlüftung
- 4 Stück Deckelverschraubungen mit Griff
- 4 Stück Schrauben, 4 Stück Dübel
Freischaltbox
TECHNISCHE DATEN
max. Eingangsspannung im Leerlauf
max. Eingangsstrom bei *
max. Stranganzahl
Klemmen für maximalen Leitungs-Querschnitt von
Metrische Verschraubung für Kabelfixierung DC IN
Metrische Verschraubung für Kabelfixierung DC OUT
Schutzart
Schutzklasse
Umgebungsbedingungen
Abmessungen (mm)
* (Zur Ermittlung des Eingangsstromes linear interpolieren)
DC Freischalter
DC(-) Stranganschlüsse
Anzugsmoment = 0,8 Nm
Klemmen f. DC(-) Hauptleitung
Anzugsmoment = 2,0 Nm
Klemmen f. DC(+) Hauptleitung
Anzugsmoment = 2,0 Nm
DC(+) Stranganschlüsse
Anzugsmoment = 0,8 Nm
zum Befestigen der DC-
400V DC
150V DC
-25°C bis +55°C
220x168x112,5
530 V
7 A
20 A
4
6 mm ²
M16
M25
IP54
II
