MONTAGE

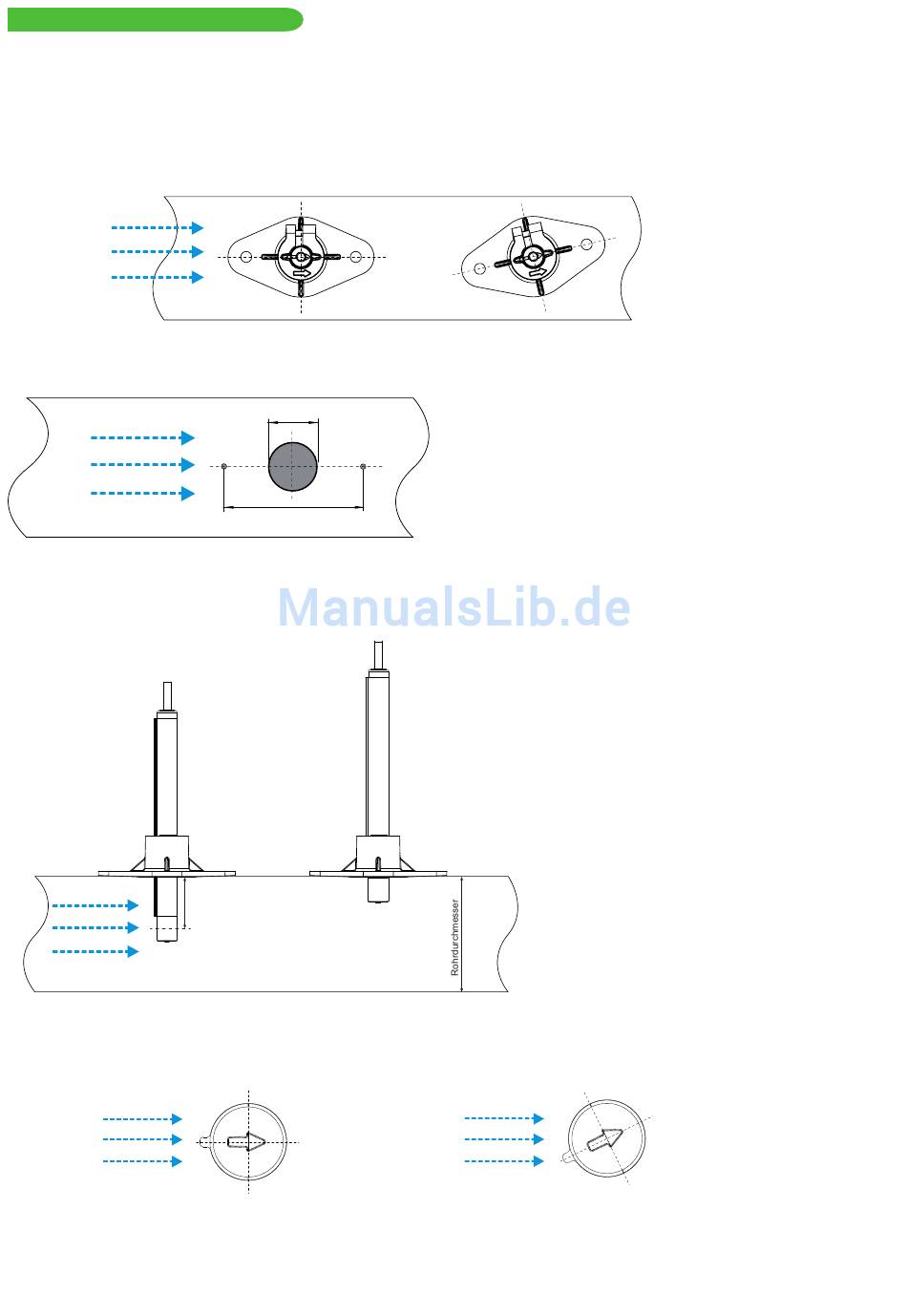

Verwenden Sie nach Möglichkeit den Montageflansch zur Installation des EE671. Der Flansch ermöglicht eine korrekte Positionierung
in die Strömung, zudem kann die Eintauchtiefe einfach eingestellt werden.
Der Pfeil am Sensorkopf und am Montageflansch markiert die Strömungsrichtung während der Werksjustage. Montieren Sie den
Montageflansch so, dass die Ausrichtung parallel zur Luftströmung erfolgt.
Durch die formschlüssige Ausrichtung des Messfühlers zum Montageflansch ist automatisch eine korrekte Ausrichtung des
Messfühlers sicher gestellt.
Luftströmung
MONTAGEBOHRUNG FÜR MONTAGEFLANSCH
Bohrung am Kanal:
Luftströmung
Mit dem Montageflansch kann die Eintauchtiefe stufenlos eingestellt werden. Es ist darauf zu achten, dass sich das Strömungsfenster
des Kopfes zur Gänze im Luftstrom befindet!
RICHTIG
Luftströmung
Bei der Montage des Fühlers ohne Montageflansch ist darauf zu achten, dass der Strömungssensor parallel zur Luftströmung
ausgerichtet ist. Der Pfeil am Sensorkopf markiert die Strömungsrichtung.
Luftströmung
RICHTIG
>16
(0.63")
60
(2.4")
Eintauchtiefe = 30 % - 50 %
des Rohrdurchmessers
RICHTIG
FALSCH
FALSCH
FALSCH
