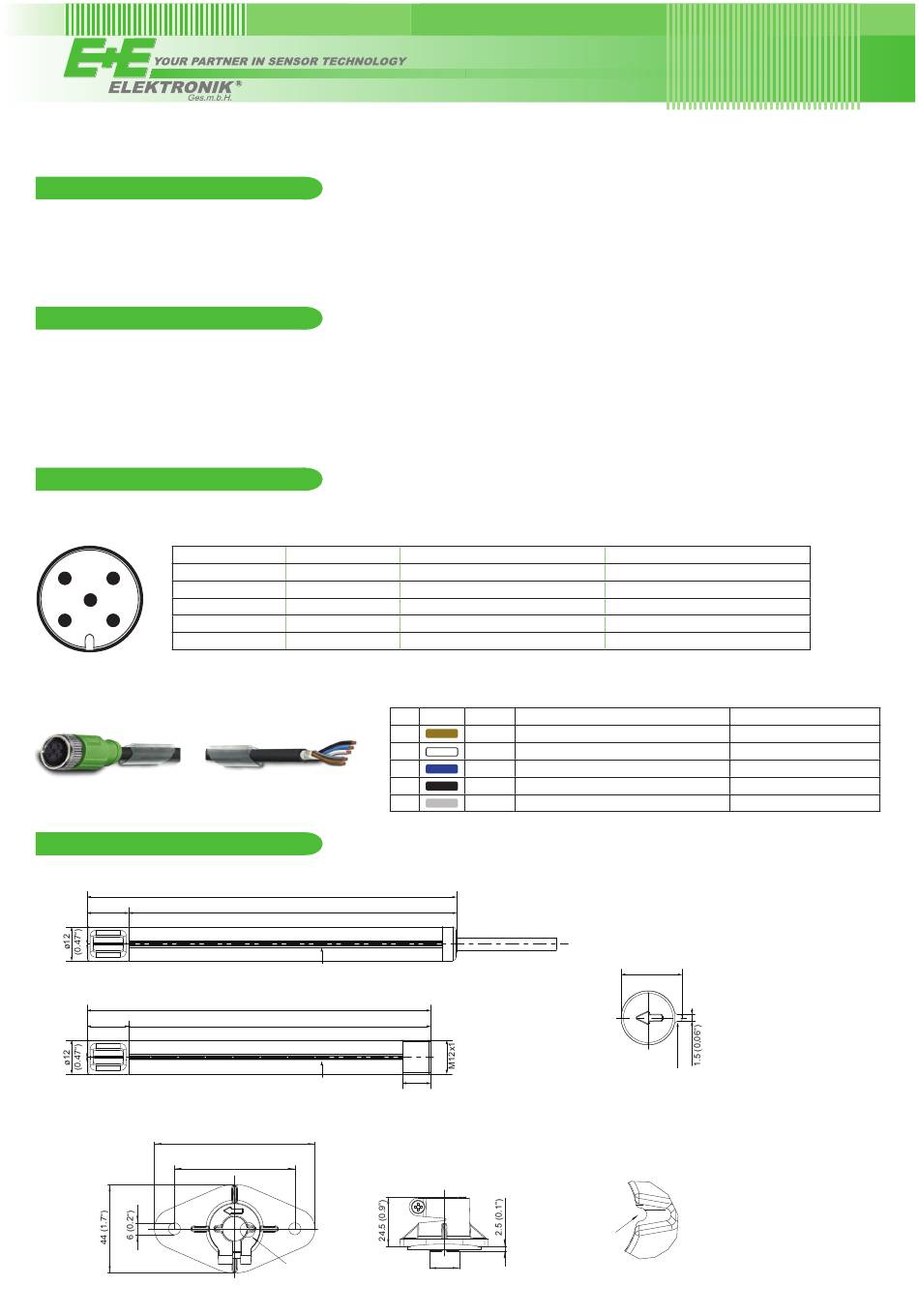

ee671 - HlK Miniatur strömungsmessumformer
ALLGEMEIN
Der Messumformer EE671 ist für die Messung von Luftgeschwindigkeit bestimmt. Das Messverfahren beruht auf dem Heissfilm-
anemometerprinzip, wobei ein speziell entwickeltes Dünnschichtsensorelement in Kombination mit modernster Transfer-Molding
Technologie zum Einsatz kommt. Mit dem Montageflansch ist eine stufenlose Änderung der Eintauchtiefe in den Kanal möglich.
Anwendung findet der EE671 in der Lüftungs- und Klimatisierungstechnik. Bei Sonderanwendungen wenden Sie sich bitte an den
Hersteller oder an Ihren zuständigen Händler.
ACHTUNG
• Die genaue und zuverlässige Bestimmung der Luftgeschwindigkeit hängt von der richtigen Positionierung des Fühlers ab. Genaue
Messungen sind nur möglich, wenn der Fühler an einer Stelle mit annähernd laminarer Strömung angebracht wird.
• Bei der Kanalmontage sind ausreichende Einlauf- bzw. Auslaufstrecken zu beachten. Weitere Informationen dazu finden Sie auch
auf www.epluse.com.
• Extreme mechanische und unspezifizierte Beanspruchungen sowie korrosive Umgebungen und Betauung sind unbedingt zu ver-
meiden.
ANSCHLUSSBILD
Der EE671 ist nicht kurzschlussfest und nicht stoßspannungsfest (ESD-empfindliches Gerät). Die zwei Digitalleitungen dürfen nicht
an die Versorgung angeschlossen werden!
steckerversion
4 3
5
1 2
Ansicht auf
Sensorstecker
Zubehör HA0108xx - Anschlusskabel
ABMESSUNGEN mm (inch)
Kabelversion:
15 (0.6")
steckerversion:
15 (0.6")
Flansch:
Kabelversion
1 grau
2 braun
3 grün
4 gelb
5 weiß
130 (5.12")
115 (4.53")
Führungssteg / alignment strip
121 (4.76")
106 (4.17")
Führungssteg / alignment strip
80 (3.14")
60 (2.4")
Detail A
analog ausgang
SDA (digital setup interface E2)
GND
AV = Analogausgang
SCL (digital setup interface E2)
V+ = Versorgung
analog ausgang
1 braun SDA (digital setup interface E2)
2 weiß GND
3 blau AV = Analogausgang
4 schwarz SCL (digital setup interface E2)
5 grau V+ = Versorgung
10 (0.4")
15.8 (0.62")
Modbus Rtu ausgang
V+ = Versorgung
RS485-B (=D-)
RS485-A (=D+)
GND
n.c.
Modbus Rtu
V+ = Versorgung
RS485-B (=D-)
RS485-A (=D+)
GND
n.c.
Vorderansicht Fühlerkopf:
13.4 (0.53")
Führungssteg /
alignment strip
Detail A: Ausnehmung für Führungssteg
ausgang
