BUDOWA
1. Panel monitora
2. Kaseta zewnetrzna
Dogwietlenie kamery
(5 diod LED, 1 fotodioda)
Kamera
Gtoénik
Miejsce na nazwisko
Przycisk wywotania
Przycisk wywotania
Mikrofon
Pole czytnika RFID
ZESTAWU
Mikrofon
Sygnalizacja wyciszenia
Sygnalizacja rozmovvy
Sygnalizacja zasilania
Menu
Ekran
Powröt
Sterowanie brama
Podglad
Otwarcie elektrozaczepu
Rozmowa
Interkom
Zacisk do podfaczenia bramy
Zacisk do podfaczenia kasety zewnetrznej
Zacisk do podfaczenia dodatkowego monitora
Zacisk do podfaczenia zasilacza
12345678
Zaciski
ezzeee
podfaczeniowe
Regulacja
poziomu gfoénoéci

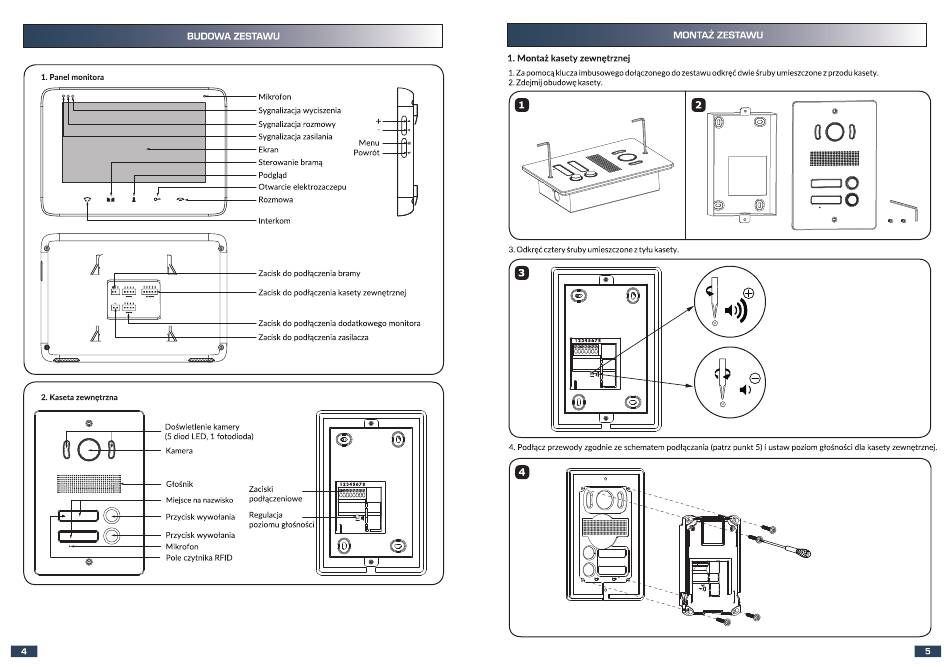

MONTA2 ZESTAWU
1. Montai kasety zewnetrznej
1. Za pomoca klucza imbusowego doiaczonego do zestawu odkreé dwie gruby umieszczone z przodu kasety.
2. Zdejmij obudowe kasety.
3. Odkreé cztery gruby umieszczone z tylu kasety.
12345678
4. Podfacz przewody zgodnie ze schematem podfaczania (patrz punkt 5) i ustaw poziom gfoénoéci dla kasety zewnetrznej.
(10
o
GOD
o
