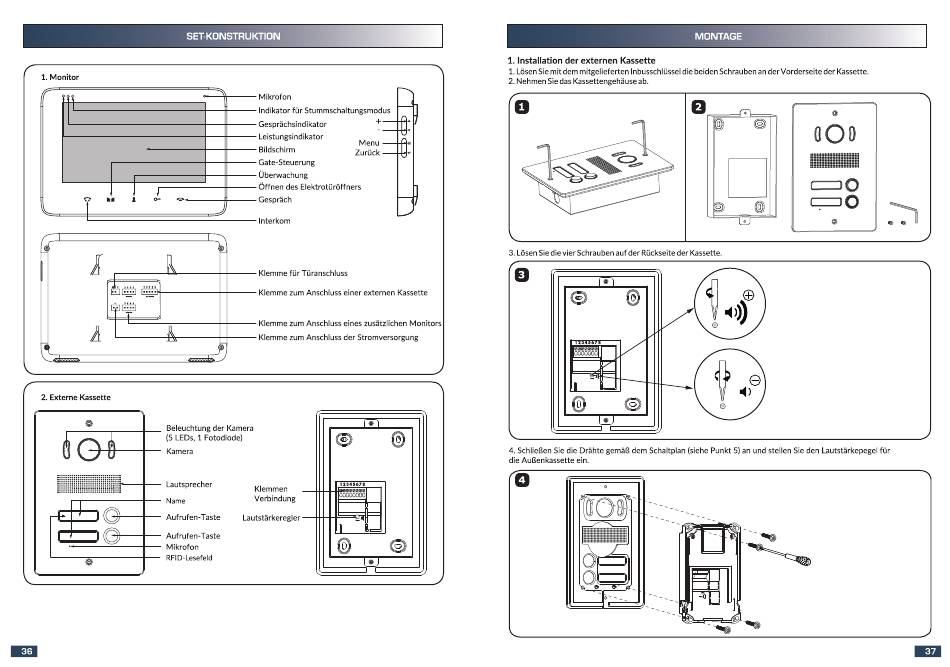

SET-KONSTRUKTION
1. Monitor
2. Externe Kassette
Beleuchtung der Kamera
(5 LEDs, 1 Fotodiode)
Kamera
Lautsprecher
Name
Aufrufen-Taste
Aufrufen-Taste
Mikrofon
RFID-Lesefeld
36
Mikrofon
Indikator für Stummschaltungsmodus
Gesprächsindikator
Leistungsindikator
Menu
Bildschirm
Zurück
Gate-Steuerung
Überwachung
Öffnen des Elektrotüröffners
Gespräch
Interkom
Klemme für Türanschluss
Klemme zum Anschluss einer externen Kassette
Klemme zum Anschluss eines zusätzlichen Monitors
Klemme zum Anschluss der Stromversorgung
12345678
Klemmen
ezzeee
Verbindung
Lautstärkeregler
I. Installation der externen Kassette
1. Lösen Sie mit dem mitgelieferten Inbusschlüssel die beiden Schrauben an der Vorderseite der Kassette.
2. Nehmen Sie das Kassettengehäuse ab.
3. Lösen Sie die vier Schrauben auf der Rückseite der
2345678
zeazezz
4. Schließen Sie die Drähte gemäß dem Schaltplan (siehe Punkt 5) an und stellen Sie den Lautstärkepegel
die Außenkassette ein.
00
9
o
MONTAGE
GOD
Kassette.
o
e
o
O O
für
