Schaltplan - Orno Indi Multi P Betriebs- Und Montageanleitung

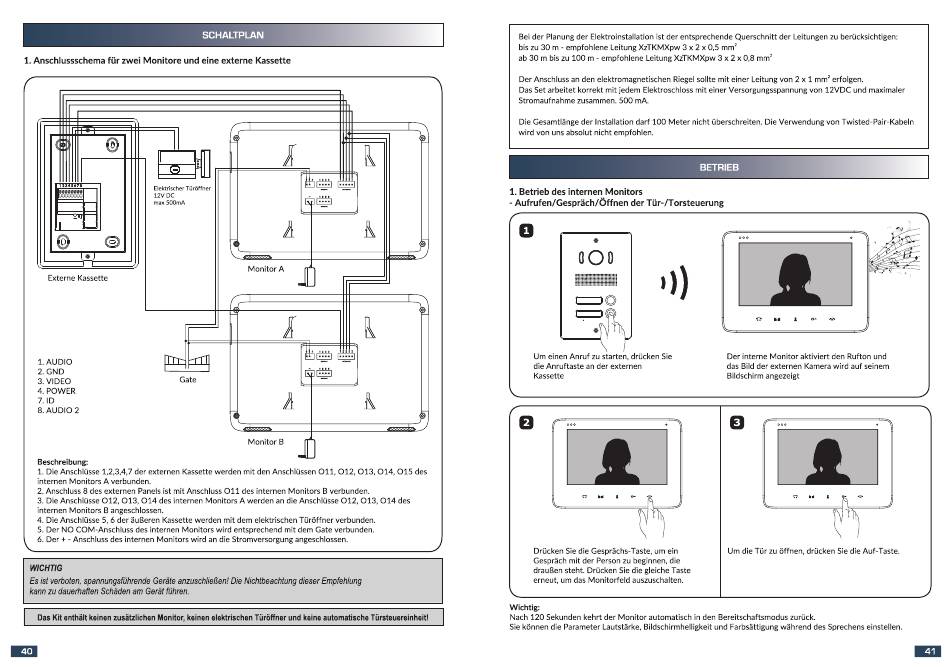

1. Anschlussschema für zwei Monitore und eine externe
12345618
Elektrischer Türöffner
12V DC
max 500mA
Externe Kassette
1. AUDIO
2. GND
Gate
3 VIDEO
4. POWER
8. AUDIO 2
Beschreibung:
1. Die Anschlüsse 1,2,3,4,7 der externen Kassette werden mit den Anschlüssen 011,
internen Monitors A verbunden.
2. Anschluss 8 des externen Panels ist mit Anschluss
3. Die Anschlüsse 012, 013, 014 des internen Monitors A werden an die Anschlüsse 012, 013, 014 des
internen Monitors B angeschlossen.
4. Die Anschlüsse 5, 6 der äußeren Kassette werden mit dem elektrischen Türöffner
5. Der NO COM-Anschluss des internen Monitors Wird entsprechend
6. Der+ Anschluss des internen Monitors Wird an die Stromversorgung
WICHTIG
Es ist verboten, s pannungsführende Geräteanzuschließen! Die Nichtbeachtung d ieserEmpfehlung
kann zu dauerhaften Schäden am Gerät führen.
Das Kit enthält keinen zusätzlichen Monitor, keinen elektrischen Türöffner und keine automatische Türsteuereinheit!
40

SCHALTPLAN

Kassette
Monitor A
Monitor B
012, 013, 014, 015 des
011 des internen Monitors B verbunden.
verbunden.
mit dem Gate verbunden.
angeschlossen.
Bei der Planung der Elektroinstallation ist der entsprechende
bis zu 30 m - empfohlene Leitung XzTKMXpw 3 x 2 x 0,5 mma
ab 30 m bis zu 100 m - empfohlene Leitung XzTKMXpw
Der Anschluss an den elektromagnetischen Riegel sollte mit einer Leitung von 2 x 1 mm erfolgen.
Das Set arbeitet korrekt mit jedem Elektroschloss
Stromaufnahme zusammen. 500 mA.
Die Gesamtlänge der Installation darf 100 Meter nicht überschreiten.
Wird von uns absolut nicht empfohlen.
1. Betrieb des internen Monitors
- Aufrufen/Gespräch/Öffnen der Tür-/Torsteuerung
GOD
Urn einen Anruf zu starten, drücken Sie
die Anruftaste an der externen
Kassette
Drücken Sie die Gesprächs-Taste, um ein
Gespräch mit der Person zu beginnen, die
draußen steht. Drücken Sie die gleiche Taste
erneut, um das Monitorfeld auszuschalten.
Wichtig:
Nach 120 Sekunden kehrt der Monitor automatisch
Sie können die Parameter Lautstärke, Bildschirmhelligkeit
Querschnitt der Leitungen zu berücksichtigen:
3 x 2 x mm
mit einer Versorgungsspannung von 12VDC und maximaler
Die Verwendung von Twisted Pair-Kabeln
BETRIEB
Der interne Monitor aktiviert den Rufton und
das Bild der externen Kamera Wird auf seinem
Bildschirm angezeigt
IJm die Tür zu öffnen, drücken Sie die Auf-Taste.
in den Bereitschaftsmodus zurück.
und Farbsättigung während des Sprechens einstellen.
