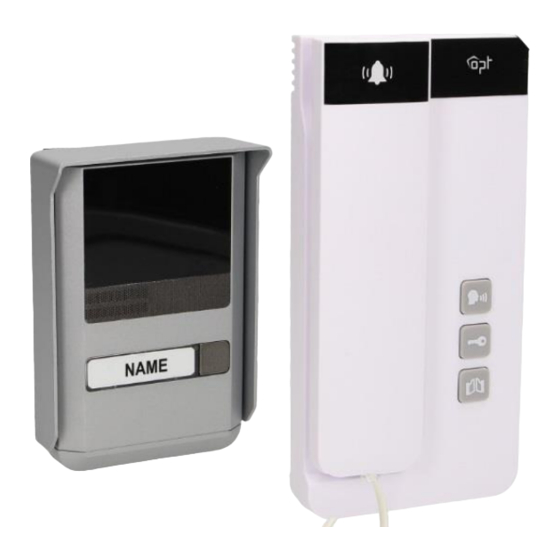

- Seite 1 Professional Technology BEDIENUNGS- UND MONTAGEANWEISUNG TÜRSPRECHANLAGENSET OR-DOM-SL-923 SALEM OR-DOM-SL-924 SALEM MULTI...
-
Seite 2: Inhaltsverzeichnis
Schaltplan für Unifons mit Außenpanel, E-Öffner ..........6 und automatischer Torsteuerung des Sets OR-DOM-SL-924 ........c) Schaltplan für zusätzliche Unifons im Set OR-DOM-SL-923 ......7 d) Schaltplan für zusätzliche Unifons im Set OR-DOM-SL-924 ......8 7. Gegensprechanlagenbedienung ..............9 8. -
Seite 3: Vorbemerkungen
Recht auf Änderungen in Bezug auf Charakteristik des Produktes und Einführung anderer Konstruktionslösungen, die die Parameter und Gebrauchsfunktionen nicht beeinträchtigen, vor. Zusätzliche Informationen zum Thema der Produkte der Marke ORNO finden Sie auf der Internetseite: www.omo.pl. Die Firma Omo-Logistic Sp. z o.o. haftet nicht für die Folgen der Nichteinhaltung der Empfehlungen, die in dieser Bedienungsanleitung zu finden sind. -
Seite 4: Aufbau Des Sets
AUFBAU DES SETS Abb. 1b Aufbau des 1-Familien-Außenpanels Abb. 1a Unifon-Aufbau Abb. 1c Aufbau des 2-Familien-Außenpanels UNIFON - interne Einheit UNIFON - interne Einheit Lautsprecher Mikrofon Interkom-Taste Öffnen des Gartentors Öffnen der Toröffnung Lautstärkeregler Jumper JP1, JP2 Klemmen für den Anschluss der Leitung und Spannungsversorgung Montageöffnungen AUSSENPANEL Lautsprecher... -
Seite 5: Installation
MONTAGE Die richtige Position des Außenpaneels bestimmt den Komfort beim Arbeiten mit dem Gerät. Es wird empfohlen, das Gerät zu testen, bevor Sie Montagebohrungen ausführen. Platzieren Sie zu diesem Zweck das Außenpanel und das Unifon nicht im selben Raum, da sich Rückkopplungen bilden können (schrilles Quietschen). -
Seite 6: Schaltpläne
Die Nichtbeachtung dieser Empfehlung kann zu Schäden am Gerät führen. Um Störungen zu vermeiden, legen Sie "Niederspannungskabel" nicht in den gleichen Schirm wie Hochleistungskabel. a) Anschlussplan für einen Unifon mit Außenpanel, E-Öffner und automatischer Torsteuerung (für Set OR-DOM-SL-923) UNIFON PANEL AUSSEN... -
Seite 7: C) Schaltplan Für Zusätzliche Unifons Im Set Or-Dom-Sl-923
a) Anschlussplan für Unifons mit Außenpanel, E-Öffner und automatischer Torsteuerung (für Set OR-DOM-SL-924) UNIFON 1 Jumper JP1 und JP2 in der Steckdose PANEL AUSSEN VERSORGUNGST E-Öffner DC18V UNIFON 2 kein Jumper JP2 Torsteuerung Abb. 5 Das Set beinhaltet kein zusätzliches Unifon, keine E-Öffnung und keine automatische Torsteuerung. -
Seite 8: D) Schaltplan Für Zusätzliche Unifons Im Set Or-Dom-Sl-924
c) Anschlussplan für zusätzliche Unifons mit Außenpanel, E-Öffner und Tor (für Set OR-DOM-SL- 923) Das Basisset kann um 3 zusätzliche Unifons mit Interkom-Funktion erweitert werden - OR-DOM-SG-923UD UNIFON 4 UNIFON 3 UNIFON 2 UNIFON 1 AUSSENPANEL VERSORGUNGST DC18V UNIFON 2 Torsteuerung ALLE JUMPER kein Jumper JP2... -
Seite 9: Gegensprechanlagenbedienung
d) Anschlussplan für zusätzliche Unifons mit Außenpanel, E-Öffner und Tor (für Set OR-DOM-SL- 924) Das Set kann um 3 zusätzliche Unifons mit Interkom-Funktion erweitert werden - OR-DOM-SG-923UD. Die Interkom-Funktion ist nur innerhalb eines Abonnenten verfügbar. Bei der Erweiterung des Sets um zusätzliche Unifone sind keine zusätzlichen Netzteile erforderlich. Es kann 1 Netzteil im gesamten System installiert werden, muss aber an den ersten Unifon angeschlossen sein. -
Seite 10: Set-Bedienung
95 x 120 x 30 mm Nettogewicht: 0,52 kg AUSSENPANEL Versorgung: 18VDC Leistungsaufnahme Äußere Abmessungen (B x H x L): 105 x 210 x 2 mm HERSTELLER ORNO-LOGISTIC Sp. z o.o. ul. Rolników 437, 44-141 Gliwice, Tel. 32 43 43 110, www.orno.pl Ver. 1 (07/2016)
