- Seite 1 VIDEO-TÜRSPRECHANLAGE EQUES Modell: 0R-VID-JS-1021 ACHTUNG! Bevor Sie mit der Montage beginnen, lesen Sie unbedingt die BEDIENUNGSANLEITUNG! VON JEGLICHER GEWÄHRLEISTUNG AUSGESCHLOSSEN sind Beschädigungen, die durch falschen Anschluss verursacht werden!
-
Seite 2: Inhaltsverzeichnis
INHALT Spezifikation ..............................3 Aufbau ................................. 3 Montage der Video-Türsprechanlage ......................4 Installation und Anschlussbilder ........................ 5 Bedienung der Video-Türsprechanlage ..................... 9 Problemlösung ............................10 Reinigung und Wartung ..........................10 Technische Daten ............................11 VORBEMERKUNGEN Vor Anschluss und Betrieb der Anlage lesen Sie, bitte, die vorliegende Bedienungsanleitung sorgfältig durch. -
Seite 3: Spezifikation

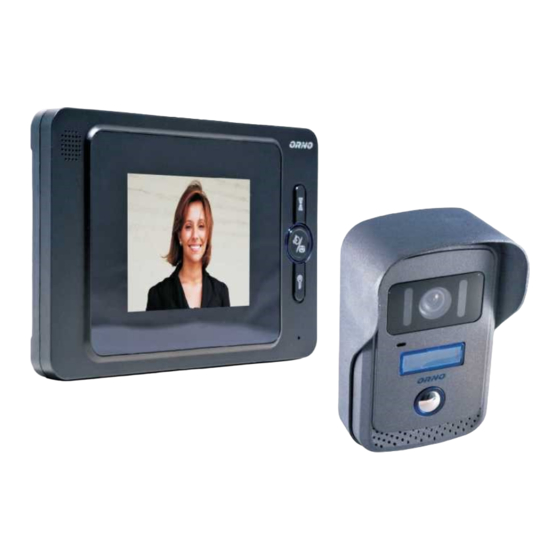

SPEZIFIKATION OR-VID-JS-1021 ist eine Farb-Video-Türsprechanlage für ein Einfamilienhaus, die es ermöglicht, mit dem Besucher am Eingang zu sprechen und ihn gleichzeitig auf dem Bildschirm zu beobachten sowie den Türöffner und zusätzlich den Tor zu steuern. Der Set hat folgende Merkmale: Farbkamera mit vandalismussicherer Außereinheit für Aufputzmontage (Schutzschirm im Lieferumfang) Infrarot-Beleuchtung für die Nachtsicht;... -
Seite 4: Montage Der Video-Türsprechanlage
MONTAGE DER VIDEO-TÜRSPRECHANLAGE 1. Video-Bildschirm Optimale Höhe der Bildschirmposition - 145-160 cm, entsprechend den individuellen Bedürfnissen. 1. Befestigen Sie an der Wand den mitgelieferten Montagerahmen. 2. Schließen Sie die einzelnen Leitungen an die Klemmen auf der Rückseite des Bildschirms gemäß dem Anschlussbild an. 3. -
Seite 5: Installation Und Anschlussbilder
Netzteil 4 Adern 2 Adern 2 Adern 2 Adern Torsteuerung TÜRÖFFNER (nicht Bildschirm Lieferumfang enthalten) Beim Entwerfen der Elektroanlage soll der entsprechende Querschnitt der Leitungen berücksichtigt werden: bis 30 m - empfohlene Leitung XzTKMXpw 3 x 2 x 0,5 mm2 von 30 m bis 100 m - empfohlene Leitung XzTKMXpw 3 x 2 x 0,8 mm3 Der Anschluss an den elektromagnetischen Schloss soll mit einer Leitung 2 x 1 mm2 erfolgen. - Seite 6 2. Das Anschlussbild für zwei Bildschirme und eine Außeneinheit mit Kamera Torsteuerung Bildschirm 2 MASSE schwarz AUDIO weiß Video gelb VERSORGUNG rot Netzteil 13,5 V DC Torsteuerung Bildschirm 1 Türöffner (nicht im Lieferumfang Netzteil enthalten) 13,5 V DC 3. Das Anschlussbild für zwei Außeneinheiten mit Kamera mit einem Bildschirm Kamera 2 MASSE schwarz AUDIO weiß...
-
Seite 7: Bemerkung
3. Das Anschlussbild für zusätzliche Bildschirme und eine Außeneinheit mit Kamera MASSE schwarz Bildschirm 3 AUDIO weiß Video gelb VERSORGUNG rot Netzteil 13,5 V DC Bildschirm 2 Netzteil 13,5 V DC Bildschirm 1 Netzteil 13,5 V DC Türöffner (nicht im Lieferumfang enthalten) BEMERKUNG... - Seite 8 4. Das Anschlussbild für zwei Bildschirme und zwei Außeneinheiten mit Kamera MASSE schwarz AUDIO weiß Video gelb VERSORGUNG rot Torsteuerung Türöffner (nicht im Lieferumfang enthalten) Bildschirm 2 Torsteuerung Netzteil 13,5 V DC Bildschirm 1 Netzteil 13,5 V DC Türöffner (nicht im Lieferumfang enthalten) Der Lieferumfang der Video-Türsprechanlage enthält keinen zusätzlichen Bildschirm, keine zusätzliche...
-
Seite 9: Bedienung Der Video-Türsprechanlage
BEDIENUNG Einschalten des Bildschirms, auf Klingelknopf drücken dem das Bild des Besuchers angezeigt wird. Um den Gespräch zu beginnen, Um die Tür zu öffnen, drücken Sie die Taste TÜR ÖFFNEN tippen Sie auf die Taste Überwachung/Gespräch Bereitschaftsbetrieb Taste Überwachung/Gespräch drücken, um den Eingangsbereich zu überwachen 1. -
Seite 10: Problemlösung
PROBLEMLÖSUNG Kein Bild und Ton, es leuchtet keine Kontrollleuchte. keine Versorgungsspannung, beschädigte oder falsch angeschlossene Anschlussleitung Das Bild auf dem Bildschirm ist unscharf oder blass. a) Kontrollieren Sie und ändern Sie die Einstellungen nach Bedarf. Zahlreiche Störungen auf dem Bildschirm, keine Bildschirmsynchronisation (das Bild blinkt) Der Querschnitt der Anschlussleitung ist falsch an die Leitungslänge angepasst. -
Seite 11: Technische Daten
TECHNISCHE DATEN Außeneinheit mit Kamera OR-VID-JS-1021 KV Versorgungsspannung: 12 V DC (mit dem Bildschirm zugeführt) Kameraart: Farbkamera Sichtwinkel: Vertikal: 48°, horizontal: 56° Stromverbrauch: Betrieb: < 2W Betriebstemperatur: - 25°C+ 50°C Art der Nachtbeleuchtung: 6 Infrarot-LEDs Abmessungen: 89 x 145 x 58 mm (B/H/T) Gewicht: 0,52 kg Video-Bildschirm OR-VID-JS-1021MV... - Seite 12 HERSTELLER ORNO-LOGISTIC Sp. z o.o. ul. Katowicka 134 43-190 Mikołów Tel. 32 43 43 110 www.orno.pl 03/2016...
