8.0 Weitere Informationen

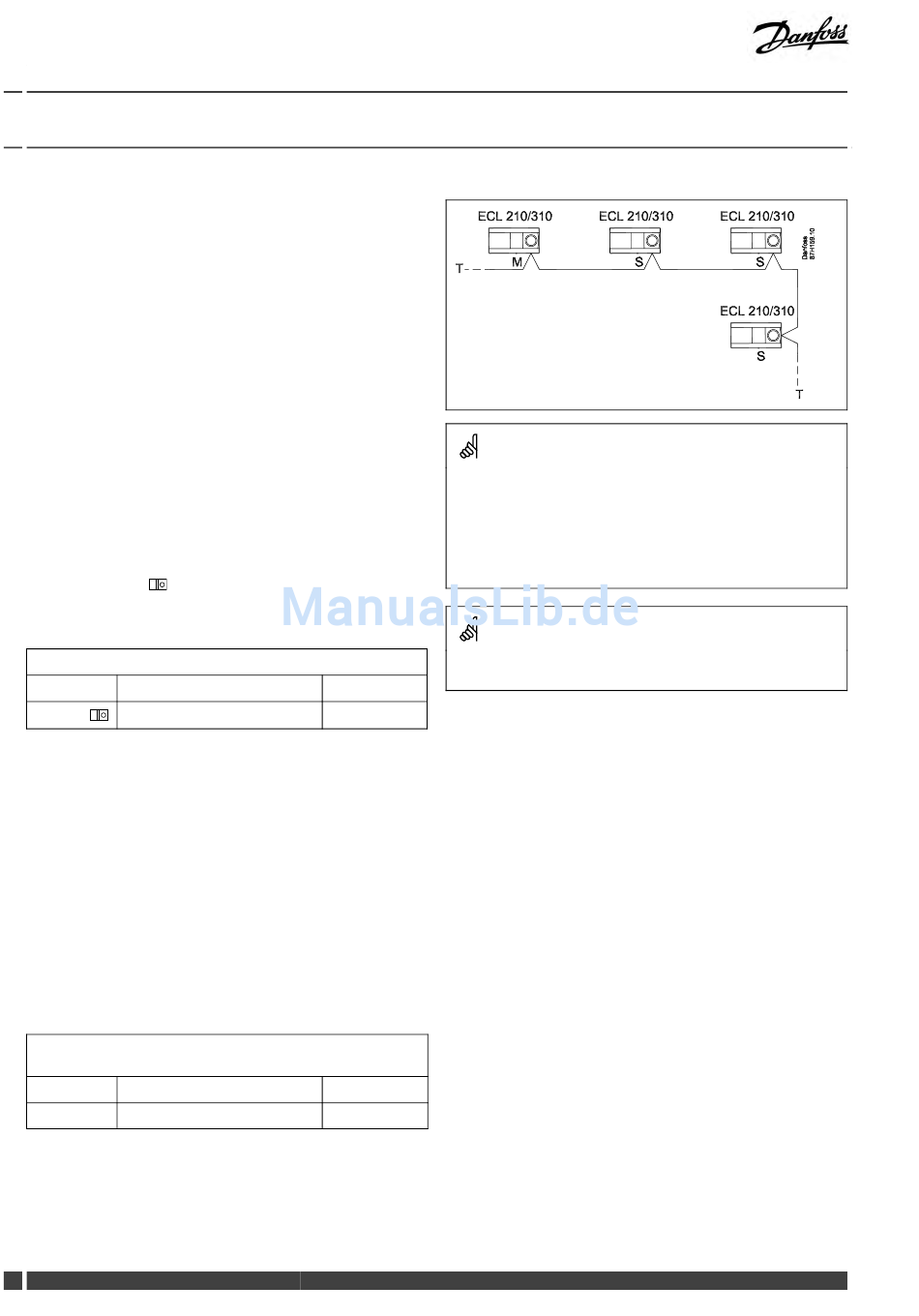

8.1 Mehrere Regler im selben System

Wenn Regler vom Typ ECL Comfort 210 oder 310 mit dem
Kommunikationsbus ECL 485 (Kabeltyp: 2 verdrillte Leiterpaare)
miteinander verbunden werden, überträgt der Hauptregler
folgende Signale an die Folgeregler:
• Außentemperatur (gemessen von S1)
• Uhrzeit und Datum
• Aktivität einer WW-Erwärmung
Darüber hinaus kann der Hauptregler Daten über die gewünschte
Vorlauftemperatur (den Bedarf ) von den Folgereglern empfangen.
SLAVES (Folgeregler): Wie kann das vom MASTER (Hauptregler)
gesendete Außentemperatursignal verwendet werden
Möglichkeit 1:
Die SLAVES (Folgeregler) empfangen Daten über die
Außentemperatur sowie das Datum und die Uhrzeit.
SLAVES (Folgeregler):
Ändern Sie die werkseitig eingestellte Adresse von 15 auf 0.
• Gehen Sie unter zu „System" > „Kommunikation" > „ECL
485 addr."
ECL 485 addr. (Master/Slave-Adresse)
Kreis
SLAVE (Folgeregler): Wie kann auf einen vom MASTER
(Hauptregler) gesendeten Aktivierung der WW-Erwärmung
reagiert werden
Möglichkeit 2:
Der Folgeregler empfängt Daten über die Aktivierung einer
WW-Erwärmung im Hauptregler und kann so eingestellt werden,
dass er den ausgewählten Heizkreis (1 oder/und 2) schließt.
SLAVE (Folgeregler):
Gewünschte Funktion einstellen:
• Gehen Sie in Heizkreis 1 oder 2 auf „Einstellungen" >
„Applikation" > „Priorität WW":
Priorität WW (Geschlossenes
Regelventil/Normalbetrieb)
Kreis
1 / 2
AUS: Die Vorlauftemperatur des Heizkreises wird weiterhin
ausgeregelt, unabhängig von der aktivierten
WW-Erwärmung vom Hauptregler.
EIN: Das Regelventil im Heizkreis (des Folgereglers) wird
geschlossen während der WW-Erwärmung vom
Hauptregler.
108 DEN-SMT/DK
ECL Comfort 210, Applikation A230
2048
Einstellbereich Wählen Sie
0 ... 15
11052
/ 12052
Einstellbereich Wählen Sie
AUS/EIN AUS/EIN
In einem System mit Haupt- und Folgereglern (MASTER/SLAVE-System),
ist nur ein Hauptregler (MASTER) mit der Adresse 15 zulässig.
Sollten in einem System mit dem Kommunikationsbus ECL 485
versehentlich mehrere Hauptregler (MASTER) vorhanden sein, müssen
Sie festlegen, welcher dieser Regler als MASTER fungieren soll. Ändern
Sie die Adressen der übrigen Regler. Mit mehr als einem MASTER
(Hauptregler) kann das System nicht stabil betrieben werden.
Am MASTER (Hauptregler) muss als Adresse unter „ECL 485 addr."
(MASTER/SLAVE-Adresse), ID-Nr. 2048, stets die 15 gewählt werden.
