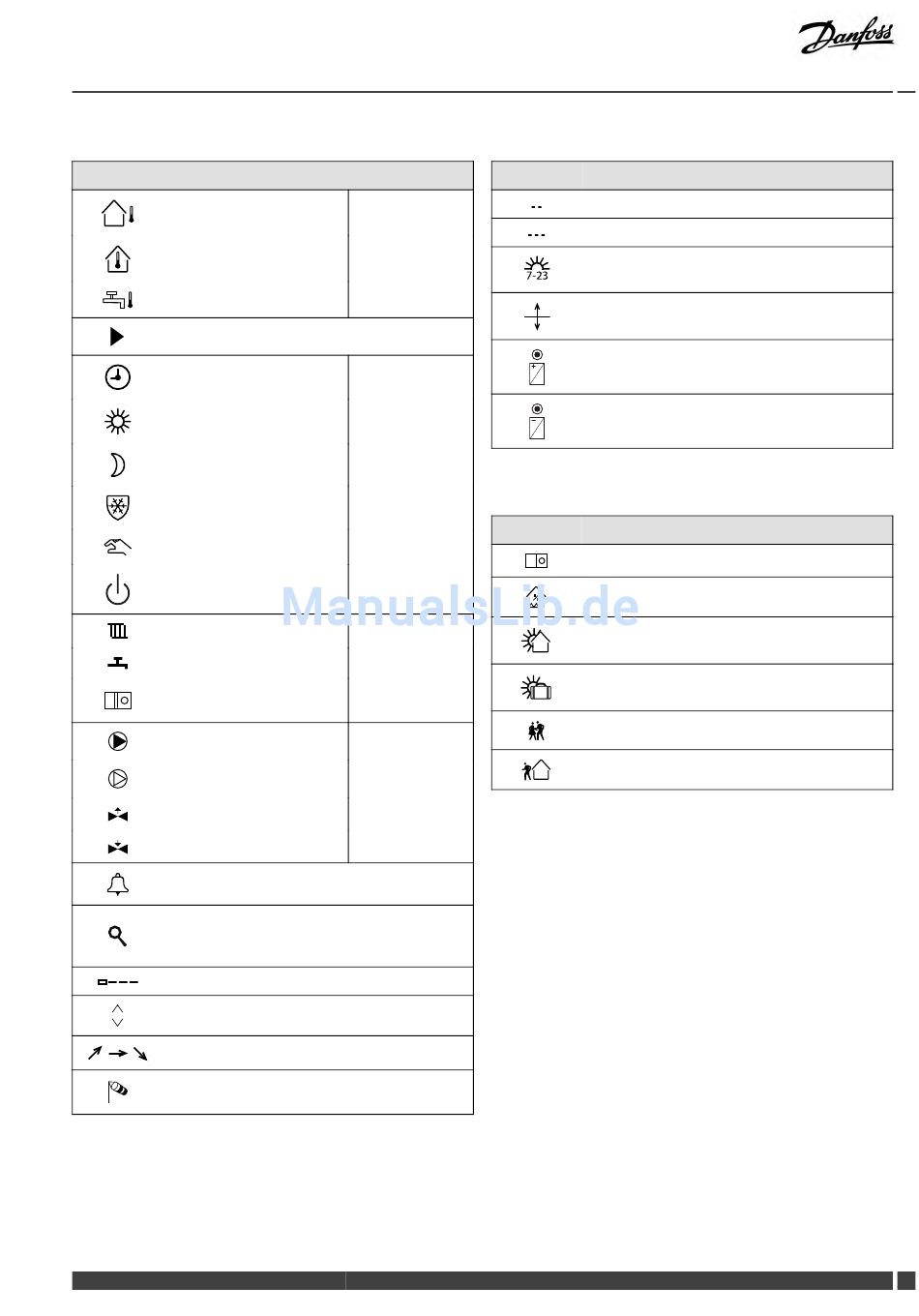

3.3 Allgemeine Übersicht: Bedeutung der Symbole
Symbol Beschreibung
Außentemperatur
Raumtemperatur
WW-Temp.
Positionsanzeiger
Automatikbetrieb AUTO
Komfort
Sparen Betriebsarten
Frostschutz
Handbetrieb
Betriebsbereitschaft —
Kühlung
Heizung
TWW
Allgemeine
Reglereinstellungen
Pumpe EIN
Pumpe AUS
Regelventil öffnet
Regelventil schließt
Alarm
Überwachung der
angeschlossenen
Temperaturfühler
Displaywähler
Max. und min. Wert
Trend Außentemperatur
Windgeschwindigkeitsmes-
ser
Danfoss District Energy
ECL Comfort 210, Applikation A230
Temperaturen
Betriebsarten
Kreis
Regelkomponen-
ten
Symbol Beschreibung
Kein Sensor angeschlossen oder verwendet
Kurzschluss in der Fühlerverbindung
Fester Komforttag (Ferienzeit)
Einfluss aktiviert
Heizung aktiv
Kühlung aktiv
Zusätzliche Symbole für die ECA 30/31:
Symbol Beschreibung
ECA Fernbedienungseinheit
Relative Luftfeuchtigkeit im Raum
Abend
Ferien
Freizeit (Verlängerung der Heizphase)
Ausgehen (Verlängerung der Sparphase)
VI.LG.H2.03 DEN-SMT/DK 43
