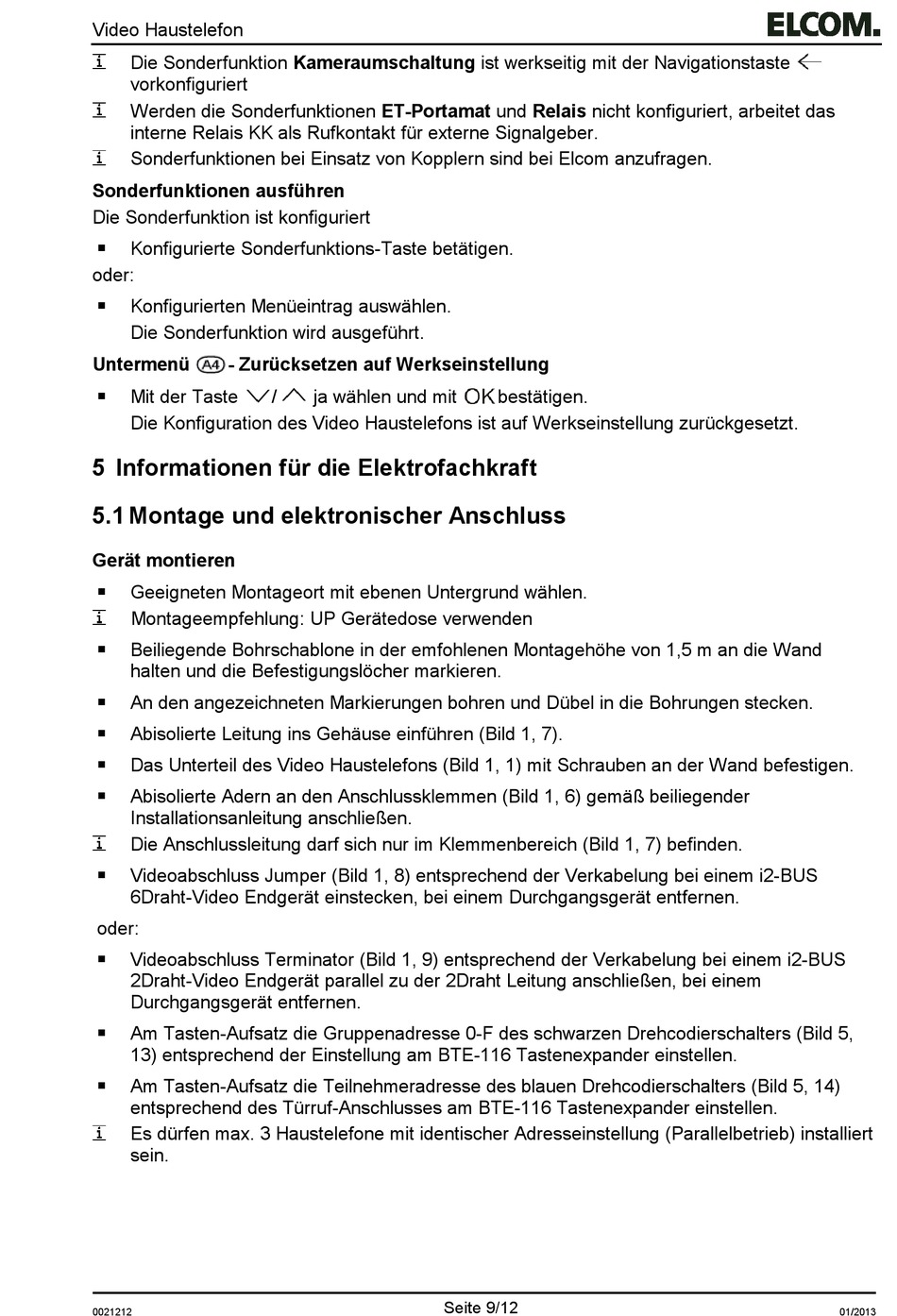

ELCOM BVF-210 Bedienungsanleitung Seite 9

Video Haustelefon
Die Sonderfunktion Kameraumschaltung ist werkseitig mit der Navigationstaste
vorkonfiguriert
Werden die Sonderfunktionen ET-Portamat und Relais nicht konfiguriert, arbeitet das
interne Relais KK als Rufkontakt für externe Signalgeber.
Sonderfunktionen bei Einsatz von Kopplern sind bei Elcom anzufragen.
Sonderfunktionen ausführen
Die Sonderfunktion ist konfiguriert
Konfigurierte Sonderfunktions-Taste betätigen.

oder:
Konfigurierten Menüeintrag auswählen.

Die Sonderfunktion wird ausgeführt.
Untermenü - Zurücksetzen auf Werkseinstellung
Mit der Taste

Die Konfiguration des Video Haustelefons ist auf Werkseinstellung zurückgesetzt.
5 Informationen für die Elektrofachkraft
5.1 Montage und elektronischer Anschluss
Gerät montieren
Geeigneten Montageort mit ebenen Untergrund wählen.

Montageempfehlung: UP Gerätedose verwenden
Beiliegende Bohrschablone in der emfohlenen Montagehöhe von 1,5 m an die Wand

halten und die Befestigungslöcher markieren.
An den angezeichneten Markierungen bohren und Dübel in die Bohrungen stecken.

Abisolierte Leitung ins Gehäuse einführen (Bild 1, 7).

Das Unterteil des Video Haustelefons (Bild 1, 1) mit Schrauben an der Wand befestigen.

Abisolierte Adern an den Anschlussklemmen (Bild 1, 6) gemäß beiliegender

Installationsanleitung anschließen.
Die Anschlussleitung darf sich nur im Klemmenbereich (Bild 1, 7) befinden.
Videoabschluss Jumper (Bild 1, 8) entsprechend der Verkabelung bei einem i2-BUS

6Draht-Video Endgerät einstecken, bei einem Durchgangsgerät entfernen.
oder:
Videoabschluss Terminator (Bild 1, 9) entsprechend der Verkabelung bei einem i2-BUS

2Draht-Video Endgerät parallel zu der 2Draht Leitung anschließen, bei einem
Durchgangsgerät entfernen.
Am Tasten-Aufsatz die Gruppenadresse 0-F des schwarzen Drehcodierschalters (Bild 5,

13) entsprechend der Einstellung am BTE-116 Tastenexpander einstellen.
Am Tasten-Aufsatz die Teilnehmeradresse des blauen Drehcodierschalters (Bild 5, 14)

entsprechend des Türruf-Anschlusses am BTE-116 Tastenexpander einstellen.
Es dürfen max. 3 Haustelefone mit identischer Adresseinstellung (Parallelbetrieb) installiert
sein.
0021212
/ ja wählen und mit bestätigen.
