Video Haustelefon
6 Anhang
6.1 Technische Daten
BVF-2xx (6Draht)
Versorgungsspannung a/b
Video-Versorgungsspannung +/-
Videoeingang symetrisch
Videoabschluss (6Draht) steckbar
BVF-5xx (2Draht)
Versorgungsspannung X/X
Terminator anklemmbar
BVF-2xx (6Draht) und BVF-5xx (2Draht)
Stromaufnahme Stand by a/b
Stromaufnahme Video +/- oder X/X (Monitor an)
Internes Relais KK
Schutzart
Relative Feuchte
Bertriebstemperatur
Lager-/ Transporttemperatur
Maximale Leitungslängen
Anschlussklemmen für Leiterdurchmesser
Abmessungen B x H x T
0021212

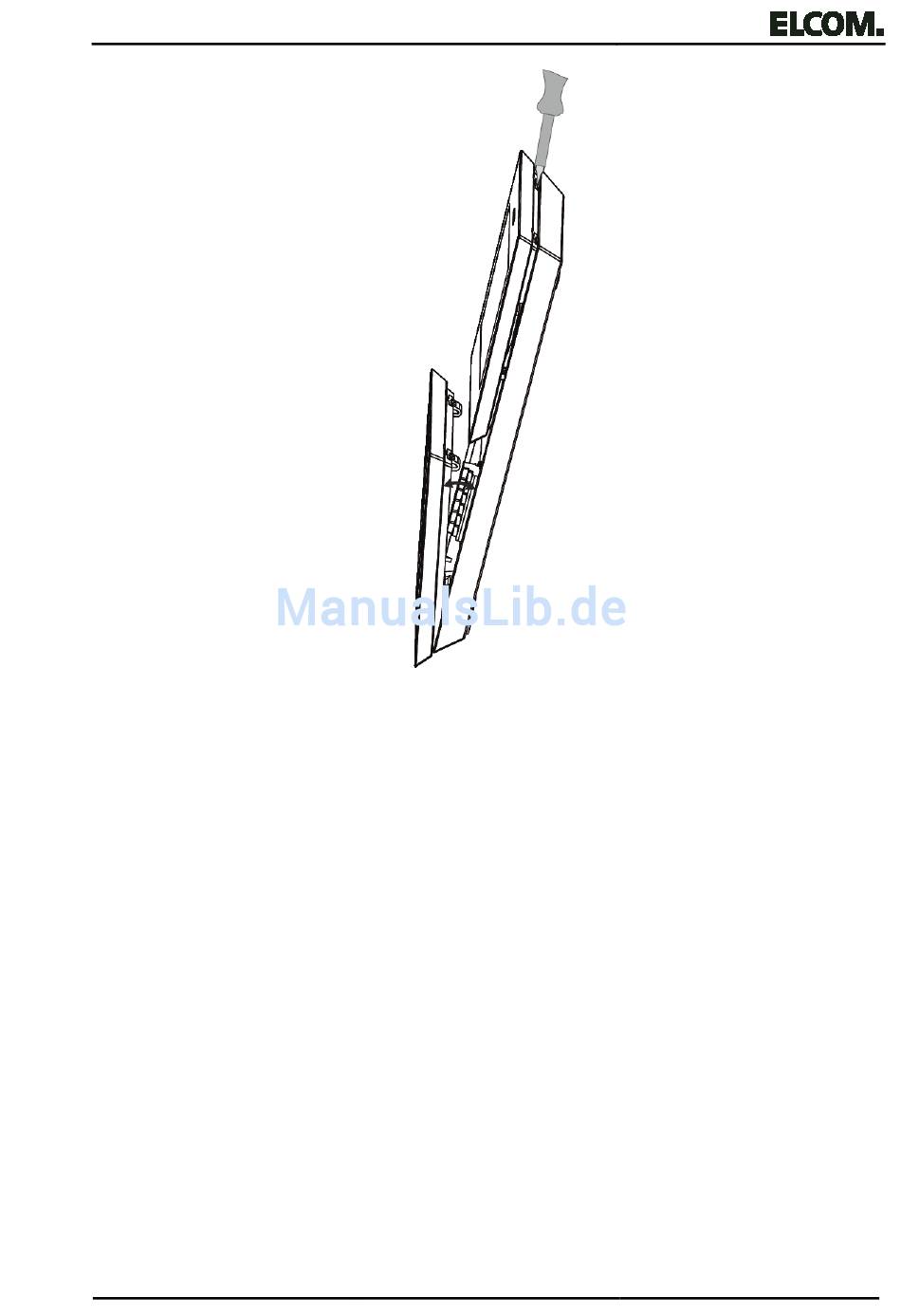

Bild 6: Zusammenbau / Demontage
Seite 11/12
17-22 V
Z=100 Ω
19-25 V
Z=100 Ω
ca. 10 mA
< 180 mA
potenzialfrei , max. 24 V/1A
0-65% (keine Betauung)
+5°C ... +40°C
-20°C ... +60°C
siehe Installationsanleitung
0,5 ... 0,8 mm
96 x 196 x 21 mm
15 V
1Vpp
IP30
01/2013
