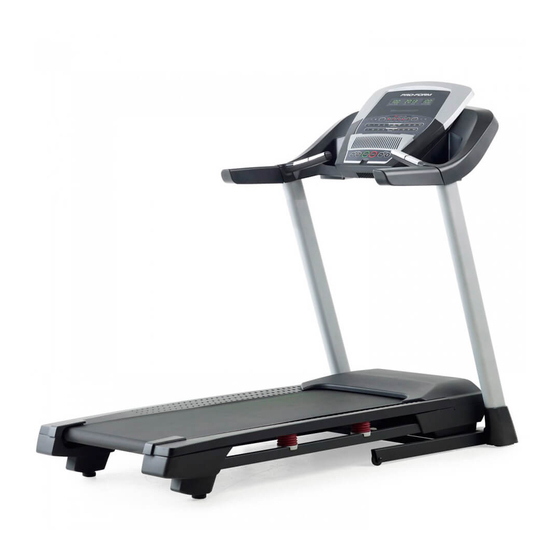

Modell-Nr. PETL99714.2
Serien-Nr.
Schreiben Sie die Seriennummer für
späteren Gebrauch an die freie Stelle
oben.
Aufkleber mit
Serien-Nr.
KUNDENDIENST
Bei Fragen und fehlender oder
beschädigter Teile, kontaktieren
Sie den Kundendienst (siehe
Informationen unten), oder kon-
taktieren Sie das Geschäft wo Sie
dieses Produkt gekauft haben.
0800 589 09 88
Mo - Fr 12:00 - 18:00 CET
Internetseite:
www.iconsupport.eu
Email:
csuk@iconeurope.com
VORSICHT
Lesen Sie bitte aufmerksam alle
Anleitungen, bevor Sie die-
ses Gerät in Betrieb nehmen.
Verwahren Sie diese Bedien-
ungsanleitung für späteren
Gebrauch.
BEDIENUNGSANLEITUNG
www.iconeurope.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pro-Form PETL99714.2
Inhaltszusammenfassung für Pro-Form PETL99714.2

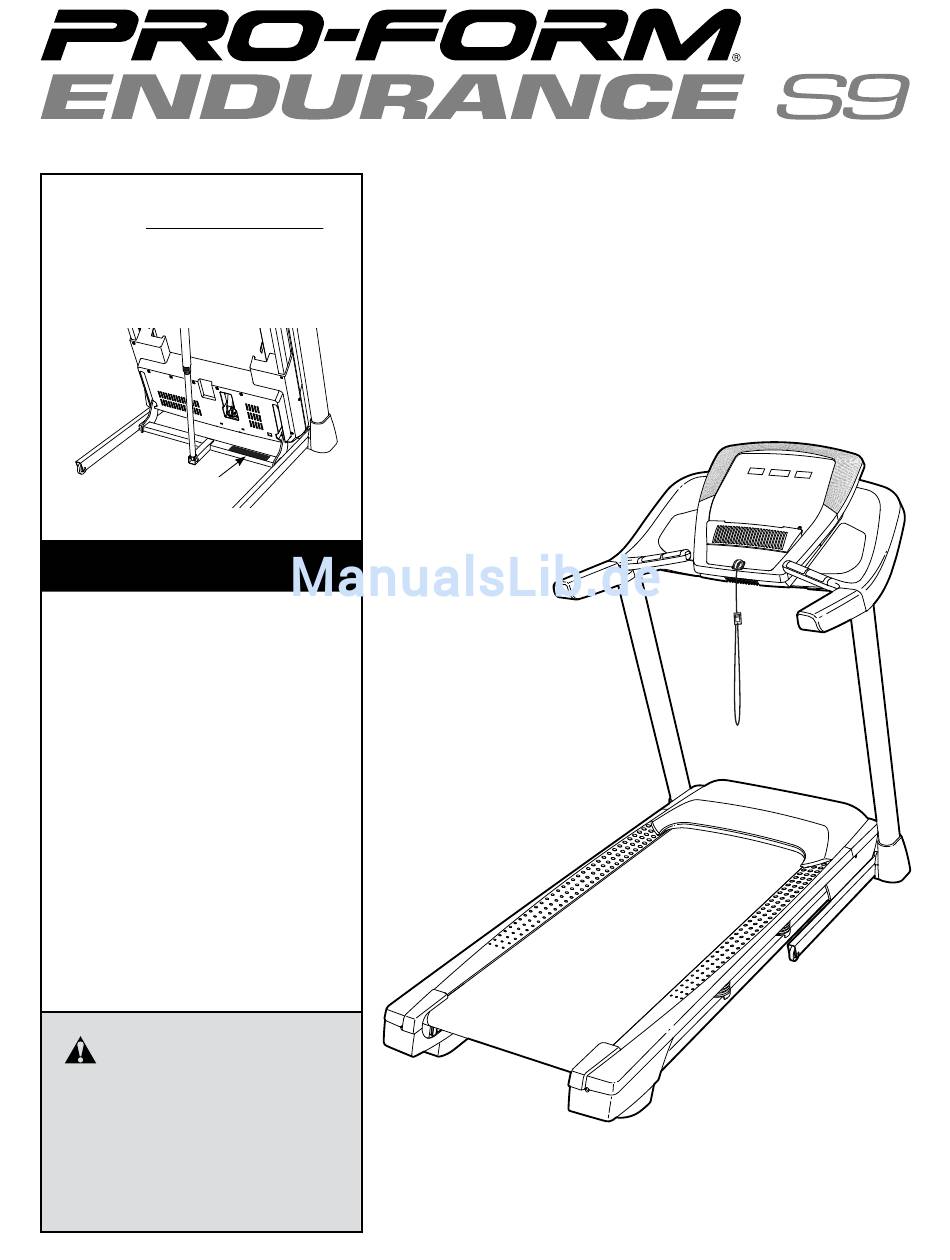

- Seite 1 Modell-Nr. PETL99714.2 Serien-Nr. BEDIENUNGSANLEITUNG Schreiben Sie die Seriennummer für späteren Gebrauch an die freie Stelle oben. Aufkleber mit Serien-Nr. KUNDENDIENST Bei Fragen und fehlender oder beschädigter Teile, kontaktieren Sie den Kundendienst (siehe Informationen unten), oder kon- taktieren Sie das Geschäft wo Sie dieses Produkt gekauft haben.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WARNUNGSAUFKLEBER ANBRINGEN ............2 WICHTIGE VORSICHTSMASSNAHMEN. -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um das Risiko an Verbrennungen, Feuer, elektrischen Schock oder Verletzungen zu verringern, lesen Sie alle wichtigen Sicherheitsmassnahmen und Anweisungen in dieser Bedienungsanleitung und lesen Sie auch alle Warnungsaufkleber auf Ihrem Lauftrainer bevor Sie den Lauftrainer benutzen. Der Hersteller (ICON) übernimmt keine Haftung für Personen- oder Sachschäden, die durch dieses Produkt oder seine Benutzung entstanden sind. -
Seite 4: Verwahren Sie Diese Anleitungen
18. Wenn eine Person am Lauftrainer geht, wird 23. Beim Zusammenklappen oder Bewegen des sich der Lautstärkenpegel erhöhen. Lauftrainers, vergewissern Sie sich erst, dass der Rahmen durch die Lagerungssperre 19. Dieses Gerät ist auch für hohe in der Lagerungsposition verbleibt. Geschwindigkeiten geeignet. -
Seite 5: Bevor Sie Anfangen
BEVOR SIE ANFANGEN Vielen Dank, dass Sie sich für den neuen PROFORM der Vorderseite. Damit wir Ihnen schneller helfen ® ENDURANCE S9 Lauftrainer entschieden haben. Der können, halten Sie bitte die Produktmodellnummer und ENDURANCE S9 Lauftrainer bietet eine beeindru- die Seriennummer bereit, bevor Sie mit uns in Kontakt ckende Anzahl von Funktionen an, welche Ihr Training treten. -
Seite 6: Diagramm Für Die Identifizierung Der Teile
DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE Beziehen Sie sich auf die Abbildungen unten, um die kleinen Teile, die in der Montage verwendet werden, zu identifizieren. Die Zahlen in Klammern sind die Bestellnummern, welche mit den Zahlen der TEILELISTE am Ende dieser Bedienungsanleitung übereinstimmen. Die Zahl hinter der Klammer gibt an, wieviele solche Teile bei der Montage gebraucht werden. -
Seite 7: Montage
MONTAGE • Für die Montage braucht man zwei Personen. • Linke Teile sind mit einem „L“ oder dem Wort „Left“ und rechte Teile mit einem „R“ oder dem • Legen Sie alle Teile an einem freige- Wort „Right“ markiert. räumten Ort auf und entfernen Sie die Verpackungsmaterialien. - Seite 8 2. Achten Sie darauf, dass das Netzkabel nicht eingesteckt ist. Kabel- befestigung Drücken Sie auf beiden Seiten der Basis (94) je eine Basiskappe (74) auf. Identifizieren Sie den rechten Pfosten (90). Eine zweite Person soll den rechten Pfosten an die Basis (94) hinhalten.
- Seite 9 4. Halten Sie den rechten Pfosten (90) an die Basis (94) hin. Achten Sie darauf, die Drähte nicht abzuklemmen. Drehen Sie drei 3/8" x 4" Schrauben (7) mit drei 3/8" Zahnscheiben (13) am rechten Pfosten und an der Basis von Hand ein.
- Seite 10 6. Finden Sie die rechte Haltestange (84). Befestigen Sie die rechte Haltestange (84) mit zwei 5/16" x 2 1/4" Schrauben (28) und zwei 5/16" Zahnscheiben (11) am rechten Pfosten (90). Achten Sie darauf, den Pfostendraht (81) nicht abzuklemmen. Drehen Sie beide Schrauben erst ein wenig ein und ziehen Sie sie dann fest.
-
Seite 11: Kann Der Computer Beim Einschalten
8. Mithilfe einer zweiten Person halten Sie nun das Computerbauteil an den rechten Haltestange (84) und an den linken Haltestange (nicht abge- Computerbauteil bildet) hin. Siehe Detailzeichnung. Stecken Sie den Pfostendraht (81) mit dem Computerdraht zusammen. Die Anschlussteile sollten ohne Probleme ineinanderpassen und einrasten. - Seite 12 10. Befestigen Sie das Computerbauteil mit zwei 5/16" x 1 1/4" Schrauben (5), zwei 5/16" x 1 3/4" Schrauben (9) und vier 5/16" Zahnscheiben (11). Computerbauteil Ziehen Sie erst alle vier Schrauben leicht an, bevor Sie sie festziehen. 11. Befestigen Sie die rechte und die linke Haltestangenabdeckung (31, 87) mit sechs #8 x 3/4"...
- Seite 13 12. Schieben Sie den rechten und den linken Haltestangengriff (8, 79) auf die rechte und linke Haltestangenabdeckung (nicht abgebil- det). Befestigen Sie die Haltestangengriffe mit zwei #8 x 3/4" Schrauben (4). Ziehen Sie die Schrauben keinesfalls zu fest an. 13. Ziehen Sie alle sechs 3/8" x 4" Schrauben (7) fest.
- Seite 14 14 Anmerkung: Wird die Montage auf einer glatten Oberfläche ausgeführt, dann ist es möglich, dass der Lauftrainer in diesem Schritt etwas nach vorne rollt. Stellen Sie den Rahmen (56) nun aufrecht. Eine Klammern zweite Person soll den Rahmen halten bis Schritt 16 vollendet ist.
- Seite 15 16. Befestigen Sie das obere Ende der Lagerungssperre (99) mit einem 5/16" x 2 1/4" Bolzen mit Ansatzschaft (62) und einer 5/16" Mutter (63) an der Klammer auf dem Sperrbalken (98). Lassen Sie den Rahmen (56) herunter (siehe DEN LAUFTRAINER ZUR BENUTZUNG HERUNTERLASSEN auf Seite 21).
-
Seite 16: Bedienung Und Einstellung
BEDIENUNG UND EINSTELLUNG ANSCHLUSS DES NETZKABELS Folgen Sie die unten angeführten Schritte, um das Netzkabel einzustecken. Dieses Produkt muss geerdet sein. Sollte es nicht FR/SP richtig funktionieren oder beschädigt sein, dann ver- 1. Stecken Sie das angedeutete Ende des Netzkabels sichert die Erdung, dass der elektrische Strom dem in die Buchse am Lauftrainer ein. -
Seite 17: Warnungsaufkleber Anbringen
TASTENDIAGRAMM WARNUNGSAUFKLEBER ANBRINGEN Sie können sogar während des Trainings Ihre Lieblingsworkout-Musik oder -Audiobücher durch das Finden Sie die Warnungen, die auf dem Computer auf Sound System des Computers anhören. englisch angebracht wurden. Dieselben Warnungen Hinweise zum Einschalten des Stroms finden Sie kann man auch in anderen Sprachen auf dem auf Seite 18. -
Seite 18: Einschalten Des Geräts
EINSCHALTEN DES GERÄTS BENUTZEN DES MANUELLEN MODUS WICHTIG: Sollte der Lauftrainer kalten 1. Stecken Sie den Schlüssel in den Computer ein. Temperaturen ausgesetzt worden sein, dann lassen Sie ihn erst auf Raumtemperatur aufwärmen, bevor Siehe links unter EINSCHALTEN DES GERÄTS. Sie den Strom einschalten. -
Seite 19: Benutzen Eines Onboard-Workouts
5. Verfolgen Sie Ihren Fortschritt mithilfe des 7. Schalten Sie den Ventilator nach Wunsch ein. Displays. Der Ventilator hat Neigungs-/Kalorien-Display—Dieses Display gibt verschiedene Geschwindig- bei jeder Neigungsveränderung mehrere Sekunden keitseinstellungen. Durch lang die neue Neigungseinstellung an. Das Display mehrmaliges Drücken der gibt auch die ungefähre Anzahl verbrannter Ventilator-Tasten kann man Kalorien an. -
Seite 20: Der Informationsmodus
Jedes Workout ist in Einheiten eingeteilt. Je eine Um den Informationsmodus einzustellen, drücken Sie Geschwindigkeits- und eine Neigungseinstellung auf die Stopp-Taste während Sie den Schlüssel in den sind für jede Einheit vorprogrammiert. Computer stecken. Wurde der Informationsmodus ein- Anmerkung: Es kann vorkommen, dass dieselbe gestellt, dann erscheint die folgende Information: Geschwindigkeits- und/oder Neigungseinstellung für aufeinander folgende Einheiten einprogrammiert... -
Seite 21: Zusammenklappen Und Transportieren
ZUSAMMENKLAPPEN UND TRANSPORTIEREN ZUSAMMENKLAPPEN DES LAUFTRAINERS DEN LAUFTRAINER TRANSPORTIEREN Um ein Beschädigen des Lauftrainers zu vermei- Bevor Sie den Lauftrainer transportieren, klappen Sie den, stellen Sie die Neigung auf Null bevor Sie ihn zusammen, wie links beschrieben. VORSICHT: den Lauftrainer zusammenklappen. Entfernen Sie Sorgen Sie dafür, dass der Verriegelungsknopf dann den Schlüssel und ziehen Sie das Netzkabel in der Lagerungsposition eingerastet ist. -
Seite 22: Wartung Und Fehlersuche
WARTUNG UND FEHLERSUCHE WARTUNG SYMPTOM: Das Gerät schaltet sich während des Betriebs ab Säubern Sie den Lauftrainer regelmässig und ach- ten Sie darauf, das Laufband sauber und trocken zu a. Überprüfen Sie den Netzschalter (siehe Abb. c halten. Schalten Sie erst den Netzschalter aus und links). - Seite 23 Finden Sie jetzt den Membranenschalter (52) b. Sollte das Laufband zu straff angezogen sein, und den Magneten (50) auf der linken Seite der wird die Leistung Ihres Lauftrainers vermindert Rolle (49). Drehen Sie die Rolle, sodass der und das Laufband kann auf die Dauer beschädigt werden.
- Seite 24 SYMPTOM: Das Laufband liegt nicht zentriert SYMPTOM: Das Laufband rutscht wenn man darauf zwischen den Fussleisten auf geht WICHTIG: Falls das Laufband gegen die a. Ziehen Sie zuerst den Schlüssel ab und ZIEHEN Fussleisten reibt, könnte das Laufband beschädigt SIE DAS NETZKABEL HERAUS. Mithilfe des werden.
-
Seite 25: Trainingsrichtlinien
TRAININGSRICHTLINIEN Fettverbrennung—Um Fett wirksam zu verbrennen, WARNUNG: muss man bei niedriger Intensität über einen längeren Bevor man mit Zeitraum trainieren. Während der ersten paar Minuten einem Trainingsprogramm beginnt, soll man eines Trainings verbrennt der Körper Kohlehydrate. seinen Arzt konsultieren. Das ist besonders Erst danach beginnt der Körper, gelagertes Fett zur für Personen über 35 Jahre oder für Personen Energiegewinnung freizumachen. -
Seite 26: Teileliste
TEILELISTE Modell-Nr. PETL99714.2 R0914A Anzahl Beschreibung Anzahl Beschreibung #8 x 1/2" Schraube Kabelbefestigung 1/4" x 1/2" Schraube Antriebsrolle/Rolle Basispolster Magnet #8 x 3/4" Schraube Membranenschalterklipp 5/16" x 1 1/4" Schraube Membranenschalter 5/16" x 3/4" Schraube 1/4" x 1 1/4" Schraube 3/8"... - Seite 27 Anzahl Beschreibung Anzahl Beschreibung Linke Pulsabdeckung Steckdose Rechte Pulsstange Basispolster-Abstandhalter Rechte Pulsabdeckung Ferritbehälter Sperrbalken Motorenisolator Lagerungssperre M5 Scheibe Riegelabstandhalter 1/4" Mutter Motorbuchse Steuerungsklamme Filter – Bedienungsanleitung Anmerkung: Änderungen technischer Angaben vorbehalten. Auf der Rückseite dieser Bedienungsanleitung finden Sie Informationen zur Bestellung von Ersatzteilen. *Weist auf ein nicht abgebildetes Teil hin.
-
Seite 28: Detailzeichnung
DETAILZEICHNUNG A Modell-Nr. PETL99714.2 R0914A... - Seite 29 DETAILZEICHNUNG B Modell-Nr. PETL99714.2 R0914A...
- Seite 30 DETAILZEICHNUNG C Modell-Nr. PETL99714.2 R0914A...
- Seite 31 DETAILZEICHNUNG D Modell-Nr. PETL99714.2 R0914A...
-
Seite 32: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Zur Bestellung von Ersatzteilen siehe die Vorderseite dieser Bedienungsanleitung. Damit wir Ihnen besser helfen können, halten Sie bitte die folgenden Informationen bereit, wenn Sie mit uns in Kontakt treten: • die Modellnummer und die Seriennummer des Produktes (siehe Vorderseite dieser Bedienungsanleitung) •...
