ZF Z 14 Anbauanleitung Seite 21

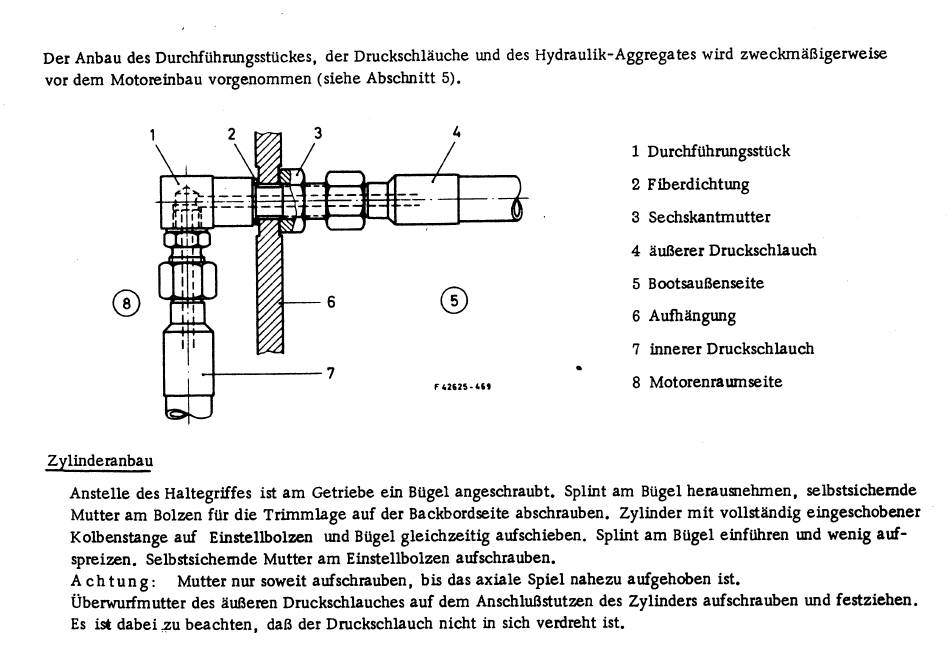

DerAnbaudesDurchführungsstückes,
vor dem Motoreinbau vorgenommen (siehe Abscimitt 5).
1
Zylinderanbau
AnstelledesHaltegriffesist am Getriebe ein Bügelangeschraubt. Splintam Bügel h erauslehmen, s elbstsichemde
Mutter am Bolzenfür die Trimmlage auf der Backbordseite a bschrauben. Z ylinder mit vollständigeingeschobener
e Kolbenstang auf Einstellbolzen undBügel g leichzeitigaufschieben. SplintamBügel e inführen md wenigarf-
spreizen. SelbstsichemdeMutter am Einstellbolzen aufschrauben.
A ch tung : Mutter nur soweitaufschrauben, bis dasaxiale Spiel nahezuaufgeh±en ist.
Überwurfmutter des äußerenDruckschlauchesauf dem Anschlußstutzendes Zylinders aufschraubenund festziehen.
Es ist dabei zu beachten, daß der Druckschlauch nicht in sich verdreht ist.
derDruckschläuche unddesHydraulik-Aggregates Wirdzweckmäßigerweise
3
2
6
7
4
2 Fiberdichtung
3
4
1 Durchführungsstück
Sechskantmutter
äußerer Druckschlauch
Bootsaußenseite
5
Aufhängung
6
innerer Druckschlauch
7
Motorenrawnseite
8
