ZF Z 14 Anbauanleitung Seite 18

Motoranschluß
Der Motoranschluß ist nach den Angaben des Motorherstellers vorzunehmen. Achten Sie darauf, ,daß sich die
Motorleerlaufdrehzahl sicher einregulieren läßt und zur Motordrehzahlverstellung der volle Schalterhub ausge-
nutzt ist.
Getriebeanschluß
Schalthebelanschlußund Gegenlager werden serienrnäßig von der ZF geliefert. Morsekabel nach oben biegen
und von oben in den Schlitz des Gegenlagerseinftihren. Dabel Xlorsekabel in Richtung Aufhängung drücken;
darauf achten, daß die Ringnut parallel zum Gegenlager liegt. Bei Bedarf Kabellänge in der Kabeldurch-
führung der Aufhängung korrigieren. Siehe Bild 1 Seite 25.
Einstellung des Schaltkabels
Die Einstellungsoll sogewählt werden, daß in jeder Schaltstellungnoch ein geringerÜberwegvon ca. 1 - 2 mm
am Anschlußstück vorhandenist, d. h. auf die Getriebeschaltung ein leichter Druck ausgeübtwird. 1mGetriebe
selbst sind feste Schaltanschlägeeingebaut, so daß auch bei unsachgemäßer E instellung keine Schädenan den
Schaltteilen entstehen. Bei zu viel Druck auf das Morsekabel läßt sich der Schalter schwerbetätigen, bei zu ge-
ringem Schalthub besteht die Gefahr, daß das Getriebe nicht sicher einschaltet.
312
F040272

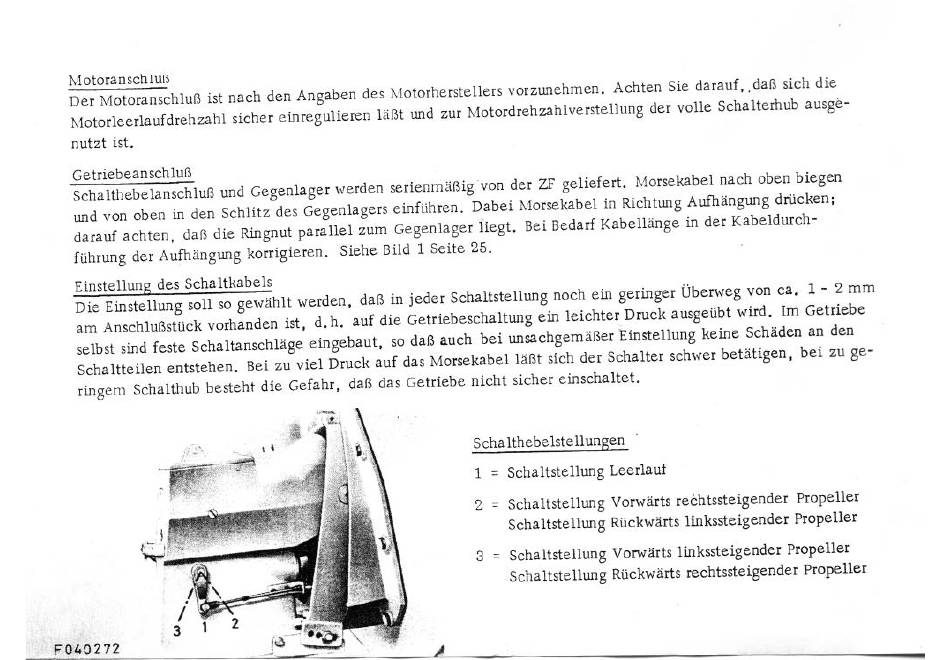

Schalthebelstellungen
Schaltstellung Leerlauf
Schaltstellung Vorwärts reéhtssteigender Propeller
Schaltstellung Rückwärtslinkssteigender Propeller
Schaltstellung V0Närts linkssteigender Propeller
Schaltstellung Rückwärts rechtssteigender Propeller
