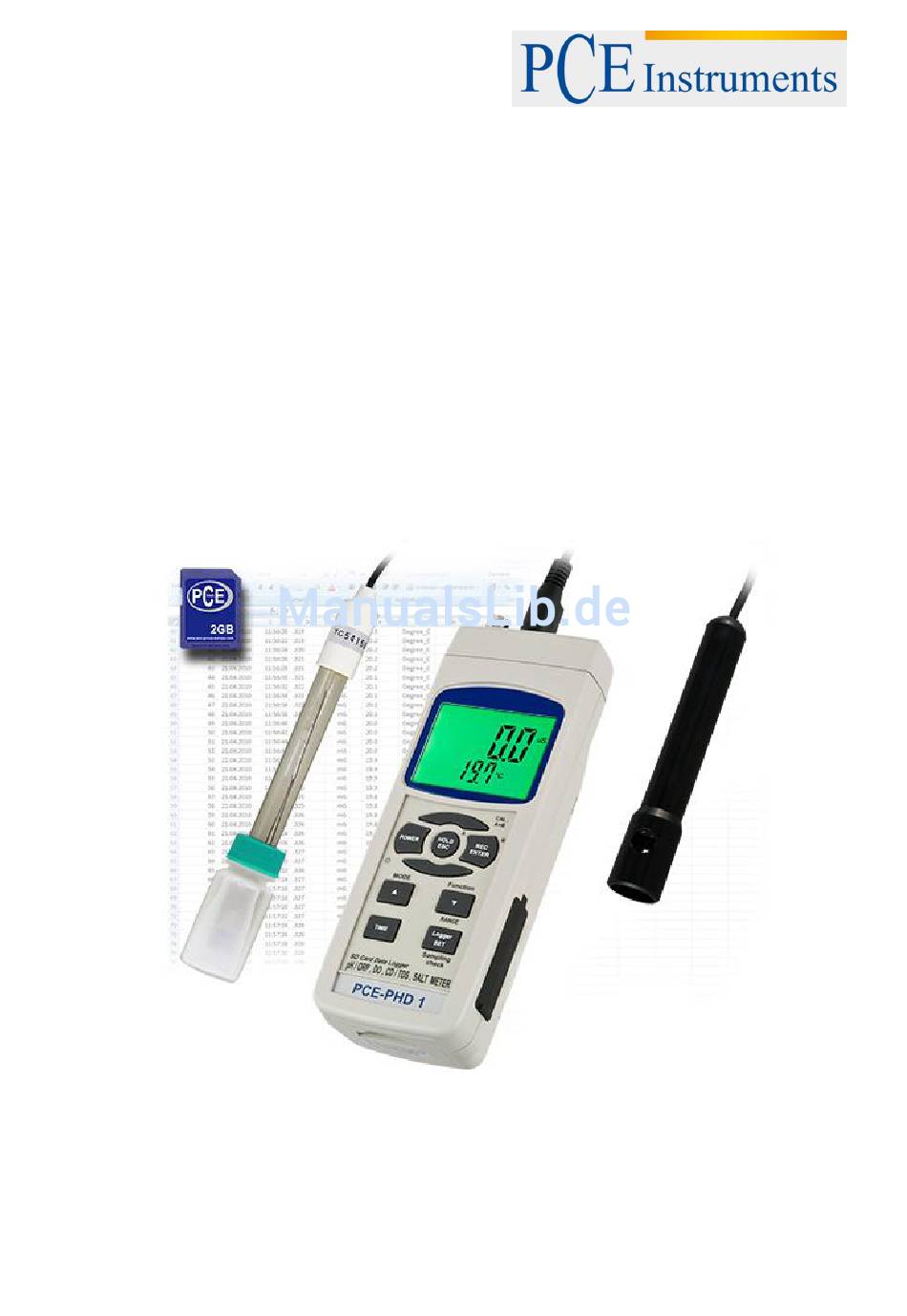

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung pH-ORP-EC-TDS-Salz-O2-Temperaturmessgerät PCE-PHD 1 Version 1.2 Erstelldatum 26.01.2016 Letzte Änderung 26.01.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Systembeschreibung ....................6 Anleitung ........................7 Auswahl der Messfunktion......................7 pH / mV-Messung ........................7 Messung des mV-Wertes ......................8 pH Kalibrierung ........................... 8 Leitfähigkeitsmessung ........................ 9 TDS-Messung ..........................9 Leitfähigkeits-Kalibrierung ...................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines PCE-PHD 1 von PCE Instruments entschieden haben. Das pH-Messgerät PCE-PHD 1 ist ein wahres Multitalent zur Überprüfung der Wasserqualität. Das tragbare pH-Messgerät dient zur Kontrolle der Wasserparameter pH-Wert, Redox, Leitfähigkeit, Salzgehalt, Sauerstoff und ist ebenso zur Temperaturmessung sehr gut geeignet. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG - Die in der Spezifikation angegebenen Grenzwerte für die Messgrößen dürfen unter keinen Umständen überschritten werden. - Vor dem Öffnen des Gehäuses zum Wechseln der Batterie oder Sicherung, bitte alle Messleitungen entfernen, da sonst die Gefahr eines Stromschlages besteht. - Wenn das Messgerät über eine längere Zeit nicht eingesetzt werden soll, entfernen Sie bitte die Batterien, um eine Beschädigung durch ein Auslaufen der Batterie zu vermeiden. - Seite 5 BETRIEBSANLEITUNG Festschreiben / „Einfrieren“ der Displayanzeige Data Hold Speicherabruf Maximal- und Minimalwert Abmessungen 177 x 68 x 45 mm Gewicht 489 g Bedingungen zur Erreichung der angegebenen Feldstärke kleiner als 3 V/m und Frequenz kleiner als Genauigkeiten 30 MHz Spezifikationen – pH / mV (bei 23 ± 5 °C) pH-Elektrode Optional jede PH-Elektrode mit BNC-Stecker Messbereich...
-
Seite 6: Systembeschreibung
BETRIEBSANLEITUNG Temperaturkompensation Automatisch °C einem Korrekturfaktor zwischen 0 ... 5 % pro °C Arbeitstemperatur der Sonde 0 ... 60 °C Abmessungen der Sonde Rund, Durchmesser 22 mm, Länge 120 mm Spezifikationen – Gelöster Sauerstoff Sauerstoffsonde Optionale polarographische Sauerstoffsonde Gelöster Sauerstoff 0 ... -
Seite 7: Anleitung
BETRIEBSANLEITUNG Anleitung Auswahl der Messfunktion 1. Schalten Sie das Messgerät durch Drücken und kurzes Halten der Power-Taste (2) ein (Erneutes Drücken und Halten der Taste länger als zwei Sekunden schaltet das Gerät aus) 2. Es kann zwischen vier Messmodi gewählt werden: a. -
Seite 8: Messung Des Mv-Wertes
BETRIEBSANLEITUNG Messung des mV-Wertes Das Gerät verfügt über eine mV (Millivolt) – Messfunktion, welche es erlaubt ORP- und andere präzise mV-Messungen durchzuführen. Zum Messen des mV-Wertes: 1. Schalten Sie das Gerät ein 2. Wählen Sie den Messmodus „PH“ 3. Drücken Sie die Funktionstaste (6). Die Anzeige wechselt von pH auf mV (Durch erneutes Drücken der Taste wechselt die Anzeige wieder von mV auf pH) 4. -
Seite 9: Leitfähigkeitsmessung
BETRIEBSANLEITUNG Hinweise: Der komplette Kalibrierungsvorgang sollte mindestens eine Zweipunktkalibrierung sein (also pH 7 und pH 4-Kalibrierung, oder pH 7 und pH 10). Kalibrieren Sie hierbei zuerst auf pH 7, danach auf pH 4 / pH10. Spülen Sie zwischen den Vorgängen die Elektrode mit destilliertem Wasser. -
Seite 10: Leitfähigkeits-Kalibrierung
BETRIEBSANLEITUNG Leitfähigkeits-Kalibrierung Für eine Kalibrierung ist eine Leitfähigkeits-Standardlösung erforderlich, z.B. 1,413 mS Standardlösung für den Messbereich von 2 mS, 80 uS Standardlösung für den Messbereich von 200 uS und 12,88 mS für den Messbereich von 20 mS. Um eine Leitfähigkeits-Kalibrierung durchzuführen: 1. -
Seite 11: Messung Des Gelösten Sauerstoffs
BETRIEBSANLEITUNG 5.10 Messung des gelösten Sauerstoffs Achtung: Bei erstmaliger Verwendung der Sonde mit dem Messgerät, oder nach längerer Nichtbenutzung, sollte vor Beginn der Messung unbedingt eine Kalibrierung durchgeführt werden. Um genaue Messungen zu erhalten, ist es sogar angebracht die Kalibrierung vor jeder Messung auszuführen. -
Seite 12: Wartung Der Sauerstoffsonde
BETRIEBSANLEITUNG 5.13 Wartung der Sauerstoffsonde Erstnutzung der Sonde Um die Sonde von Anfang an in gutem Zustand zu erhalten, sollten zuerst das Elektrolyt der Sonde aufgefüllt werden. Nach längerer Nutzung der Sonde Wann immer eine exakte Gerätekalibrierung scheitert, oder kein stabiler Messwert erzielt werden kann, prüfen Sie ob der Elektrolytstand im Sondenkopf zu gering oder die Membran verschmutzt ist (soweit es sich um eine Sonde mit Membran handelt). -
Seite 13: Datenlogger
BETRIEBSANLEITUNG Hintergrundbeleuchtung Nach dem Einschalten des Geräts leuchtet die Hintergrundbeleuchtung des Displays automatisch. Während der Messung schaltet einmalige, kurze Betätigung der Power-Taste (2) die Beleuchtung aus. Durch erneutes Drücken kann die Beleuchtung wieder eingeschaltet werden. 5.15 Datenlogger Vorbereitende Tätigkeiten für das Logging: 1. -
Seite 14: Sd-Kartenstruktur
BETRIEBSANLEITUNG Beenden des Loggings Um den Logging-Vorgang zu beenden, drücken Sie die REC-Taste (4) länger als zwei Sekunden, bis der Schriftzug „REC“ verschwindet. Lassen Sie die Taste los und der Vorgang wird beendet. Überprüfung des Zeitstempels Drücken Sie im normalen Messmodus (nicht während des Loggings) die Time-Taste (7) einmalig. -
Seite 15: Erweiterte Einstellungen (Setting)
BETRIEBSANLEITUNG 5.18 Erweiterte Einstellungen (Setting) Um in die erweiterten Einstellungen des Gerätes zu gelangen, halten Sie die SET-Taste (8) für mehr als zwei Sekunden gedrückt. Hierbei darf die Datenlogger-Funktion nicht aktiviert sein. Lassen Sie die Taste nun los. Erneutes kurzes Drücken der SET-Taste schaltet zwischen den acht Einstellbereichen um. Im Display erscheint: Sd F: Formatierung der Speicherkarte dAtE: Einstellung der Uhrzeit / des Datums... - Seite 16 BETRIEBSANLEITUNG Akustischen Signalgeber (Beeper) ein- und ausschalten Wenn im Display „bEEP“ angezeigt wird: 1. Nutzen Sie die Pfeiltasten um die Einstellung auf „yES“ oder „no“ vorzunehmen. yES = Das Geräusch ertönt no = Das Geräusch ertönt nicht 2. Bestätigen Sie die Auswahl durch Drücken der Enter-Taste. Dezimalzeichen für die SD-Karte festlegen Wenn im Display „dEC“...
- Seite 17 BETRIEBSANLEITUNG Auswahl zwischen TDS und Leitfähigkeit Diese Funktion ist nur für den „Cd“-Modus, um zwischen Leitfähigkeit (uS, mS) und TDS (ppm) umzuschalten. Wenn im Display „tdS“ angezeigt wird: tdS = TDS (ppm) Cd = Leitfähigkeit (uS, mS) 1. Nutzen Sie die Pfeiltasten um eine Auswahl zu treffen. 2.
-
Seite 18: Rs-232 Schnittstelle
BETRIEBSANLEITUNG 5.19 RS-232 Schnittstelle Das Gerät verfügt über eine RS232-Schnittstelle via 3,5mm-Buchse. Der Ausgang ist eine 16-stellige Datenkette, welche gemäß den benutzerspezifischen Anforderungen eingerichtet werden kann. Ein RS232-Kabel mit folgenden Eigenschaften wird benötigt um das Gerät mit einem PC zu verbinden: Die 16-stellige Datenkette wird in folgendem Format dargestellt: D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 Die Ziffern stehen für folgende Parameter:... -
Seite 19: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
