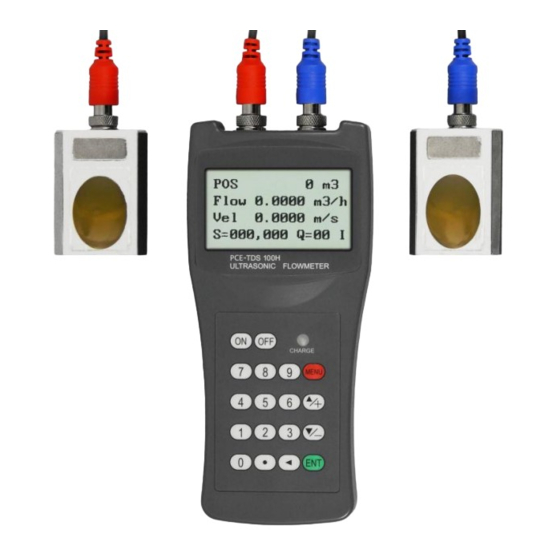

PCE Instruments PCE-TDS 100H Bedienungsanleitung
Durchflussmessgerät
Vorschau ausblenden
Andere Handbücher für PCE-TDS 100H:
- Bedienungsanleitung (44 Seiten) ,
- Bedienungsanleitung (41 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
www.warensortiment.de

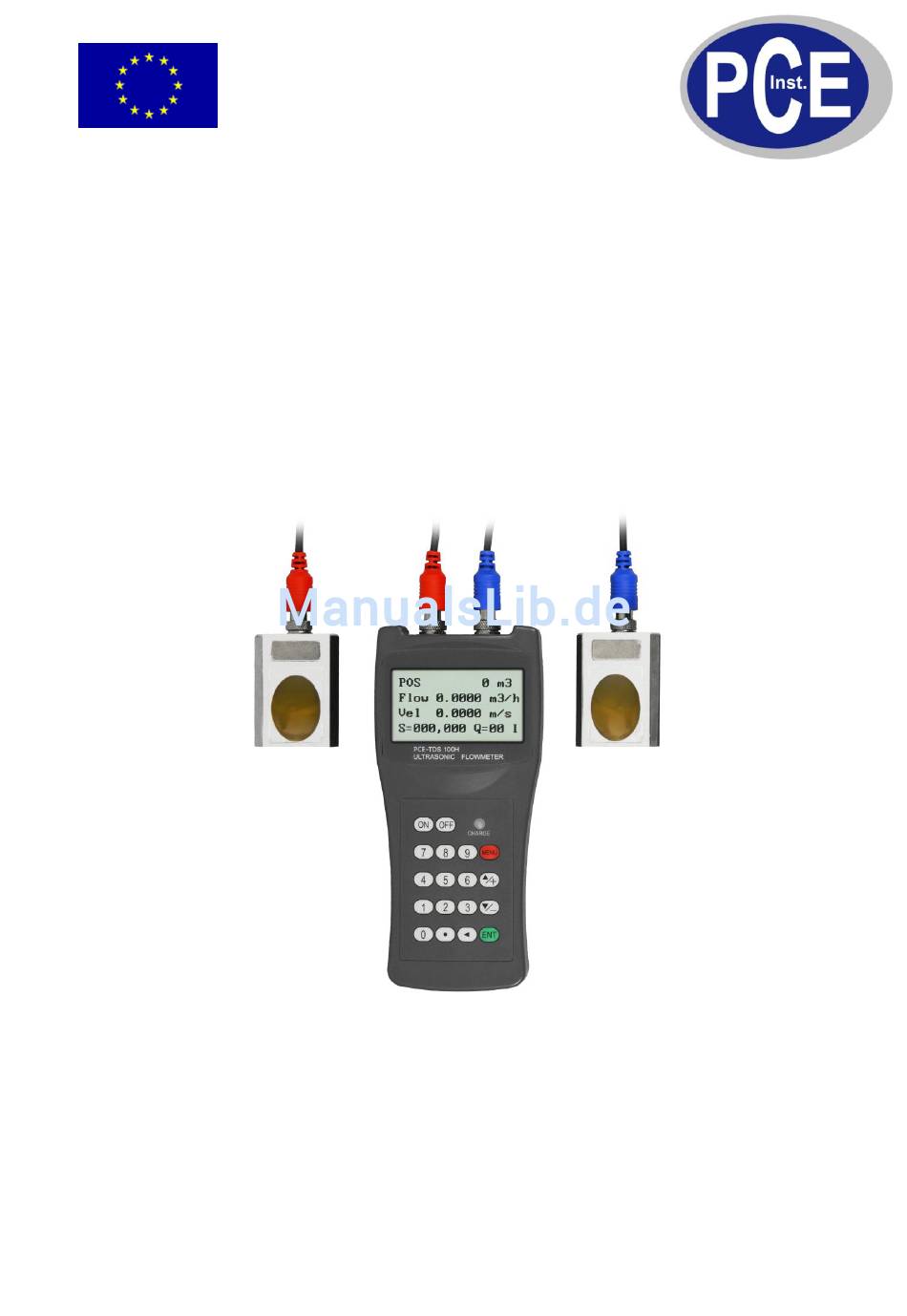

Bedienungsanleitung
Durchflussmessgerät
PCE-TDS 100H/HS
Version 1.1
04.01.2012
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-TDS 100H
Inhaltszusammenfassung für PCE Instruments PCE-TDS 100H
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Durchflussmessgerät PCE-TDS 100H/HS Version 1.1 04.01.2012...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis 1 Einleitung ....................5 Vorwort ............................5 Ausstattung ..........................5 Messprinzip ..........................6 Bauteile ............................7 Anwendungen ..........................9 Datenintegrität und integrierter Zeitnehmer ................. 9 Produktidentifikation ........................10 Spezifikationen ........................... 10 2. Messvorbereitung ................11 Interne Batterie ........................... 11 Einschalten .......................... - Seite 3 BETRIEBSANLEITUNG www.warensortiment.de 3.18 Wie Sie den Pieper (Buzzer) benutzen .................. 22 3.19 Wie Sie den OCT Ausgang benutzen ..................23 3.20 Wie Sie die Datumsfunktion einstellen .................. 23 3.21 Wie Sie den Displaykontrast einstellen .................. 23 3.22 Wie Sie die RS-232 Schnittstelle einstellen ................23 3.23 Wie Sie sich den Datumsgesteuerten Summenzähler ansehen ...........
-
Seite 4: Sicherheitsinformationen
BETRIEBSANLEITUNG www.warensortiment.de Sicherheitsinformationen Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das Messgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete Garantie. Umweltbedingungen: Umgebungsfeuchtigkeit max. = <80 % r.F. Umgebungstemperaturbereich = 0 ... -
Seite 5: Einleitung
BETRIEBSANLEITUNG www.warensortiment.de Einleitung Vorwort Herzlichen Glückwunsch zum Erwerb des Durchflussmessgerätes TDS-100 (Version 8.xx) der mit patentierter Technologie und mit mehr Funktionen und optimierter Leistung (als die vorherigen Versionen) hergestellt worden ist. Die neue Version 8.xx behält sich die meisten der hervorragenden Eigenschaften und Funktionen der vorherigen Versionen: die Impuls-Messtechnik, der moderne Ultraschallgeber und die Schaltungen für kürzeste Signalwege usw. -
Seite 6: Messprinzip
Rohrleitungen zu messen. Die Signalwandler / Sensoren arbeiten berührungslos, Sie werden auf die Leitungen ausgesetzt und unterliegen so keinerlei Verschleiß. Das PCE-TDS 100H/HS arbeitet mit zwei Signalwandlern (kurz: Sensoren), die sowohl als Ultraschallsender als auch -empfänger arbeiten. Die Sensoren werden unter einem definierten Abstand untereinander von außen an der Rohrwandung angebracht. -
Seite 7: Bauteile
BETRIEBSANLEITUNG www.warensortiment.de Bauteile Gerät... - Seite 8 BETRIEBSANLEITUNG www.warensortiment.de Kabel 5 m (2x) Steckernetzteil mit Adapter RS-232 Schnittstellenkabel...
-
Seite 9: Anwendungen
BETRIEBSANLEITUNG www.warensortiment.de Anwendungen Das Durchflussmessgerät ist für eine Vielzahl von Messungen konzipiert. Die Rohleitungen können einen Durchmesser von 50 bis 700 mm haben. An das zu messenden Medium wird keine besondere Anforderung gestellt, es kann sich um ultrareines Wasser, Trinkwasser, Chemikalien, ungeklärtes Abwasser, Kühlwasser, Flusswasser usw. -
Seite 10: Produktidentifikation
BETRIEBSANLEITUNG www.warensortiment.de Produktidentifikation Jedes Messgerät verfügt über eine interne Seriennummer, diese Nummer (ESN Electronic Serial Number) ist in der Software des Gerätes hinterlegt. Diese kann nur mit einem Spezialwerkzeug von der PCE Group geändert werden. Im Falle eines Defektes bzw. einer Fehlermeldung geben Sie bitte diese Nummer, die im Menü... -
Seite 11: Messvorbereitung
BETRIEBSANLEITUNG www.warensortiment.de 2. Messvorbereitung Interne Batterie Das Gerät kann entweder über den internen Akku (arbeitet über 10 Stunden im Dauerbetrieb) oder über das Steckernetzteil mit Strom versorgt werden. Das Aufladen des Akkus basiert auf einer Regelung mit konstantem Strom und konstanter Spannung. -
Seite 12: Tastenfeld / Bedienelemente
BETRIEBSANLEITUNG www.warensortiment.de Tastenfeld / Bedienelemente Das Tastenfeld besteht aus 16 + 2 Tasten. Tasten 0 bis 9 und der Dezimalpunkt sind dazu da Zahlen einzugeben. Die Tasten Rauf/+ und Runter/- benutzen Sie um ein anderes Fenster zu wählen. Wenn Zahlen eingegeben werden sollen dienen diese Tasten auch für Plus/Minus. -
Seite 13: Menüfenster Anordnung
BETRIEBSANLEITUNG www.warensortiment.de In der Regel muss also immer die -Taste gedrückt werden um eine Änderung zu bestätigen. Wenn Sie aber z.B. die Meldung „Locked M47 Open“ unten auf dem Display erhalten, bedeutet dieses, dass die Funktion gesperrt ist. In diesem Fall sollten Sie das Fenster M47 freischalten bevor Sie Einstellungen vornehmen können. - Seite 14 BETRIEBSANLEITUNG www.warensortiment.de (3) Gehen Sie mit der -Taste in das Menü M14 und drücken Sie die -Taste um eine Auswahl treffen zu können. Mit den Tasten treffen Sie die Auswahl für das Rohrmaterial, abschließend bestätigen Sie mit der -Taste. (4) Gehen Sie mit der -Taste in das Menü...
-
Seite 15: Sensorhalterinstallation
BETRIEBSANLEITUNG www.warensortiment.de Sensorhalterinstallation Der erste Schritt bei der Installation sollte sein eine geeignete Stelle zum Anbringen der Sensor- halter zu finden. Dieses ist Voraussetzung um genaue Messergebnisse zu erhalten. Hierzu ist ein Grundwissen der Strömungslehre (in Rohrleitungen) notwendig. Eine optimale Lage wäre als ein unendlich langes gerades Rohr, wobei die Flüssigkeit keine Lufteinschlüsse (Luftblase) haben sollte. -
Seite 16: Sensorinstallation (Wandler)
BETRIEBSANLEITUNG www.warensortiment.de Sensorinstallation (Wandler) Die Sensoren des PCE-TDS 100H/HS sind piezoelektrische Sensoren sowohl zum Senden als auch zum Empfangen der Ultraschallwellen. Die Dauer der Ultraschallwellen durch die Rohrwand-ungen und durch die Flüssigkeit gibt Rückschlüsse auf die Strömungsgeschwindigkeit. Da die Laufzeit der Ultraschallimpulse sehr klein ist, sind die Abstände und die Ausrichtung der Sensoren so exakt wie möglich vorzunehmen um so die Genauigkeit des Systems zu erreichen. -
Seite 17: Installationscheck (Checkup)
überprüfen. 2.9.2 Signalqualität Die Signalqualität Q wird vom PCE-TDS 100H/HS angezeigt. Ein höherer Q-Wert bedeutet ein höheres Signal zu Rausch-Verhältnis (kurz SNR) und somit eine höhere Genauigkeit. Im normalen Zustand sollte der Q-Wert zwischen 60 und 90 liegen, je höher desto besser. -
Seite 18: Durchgangszeit Und Verzögerungszeit
BETRIEBSANLEITUNG www.warensortiment.de 2.9.3 Durchgangszeit und Verzögerungszeit Die Werte im Fenster M93 heißen Durchgangszeit (total transit time) und Verzögerungszeit (delta time / Laufzeitverzögerung). Sie sind die Rohdaten für das Gerät um die Strömungsgeschwindigkeit in der Rohrleitung zu berechnen. Somit variiert die Anzeige der Strömungsgeschwindigkeit mit der Durchgangszeit und der Verzögerungszeit. -
Seite 19: Bedienung
BETRIEBSANLEITUNG www.warensortiment.de Bedienung Erkennen ob das Gerät einwandfrei funktioniert Wenn in der unteren rechten Ecke ein „R“ erscheint sollte das Gerät einwandfrei funktionieren. Wenn an der Stelle jedoch ein „H“ blinkt könnte dieses von einem schlechten Signal herrühren. Schauen Sie im Kapitel „Diagnose“ nach. Wenn ein „I“... -
Seite 20: Wie Sie Den Summenzähler Ein- Oder Ausschalten
BETRIEBSANLEITUNG www.warensortiment.de Wie Sie den Summenzähler Ein- oder Ausschalten Verwenden Sie die Fenster M34, M35, und M36 zum Ein- und Ausschalten des positiven, negativen oder netto Summenzähler. Wie Sie den Totalizer zurück setzen Nutzen Sie das Fenster M37 um den Summenzähler zurück zu setzen Wie Sie das Messgerät auf Standardwerte zurücksetzen Verwenden Sie das Menü... -
Seite 21: Wie Sie Die Sperrfunktion Benutzt
BETRIEBSANLEITUNG www.warensortiment.de 3.13 Wie Sie die Sperrfunktion benutzt Das System lässt sich um unbeabsichtigte Konfigurationsänderungen vorzunehmen auch sperren. Wenn das Gerät gesperrt ist, können Sie wohl durch alle Fenster klicken, Sie können jedoch keine Änderungen vornehmen. Sie können das Gerät ohne und mit Passwort sperren. Das Passwort besteht dann auch vier Ziffern. -
Seite 22: Wie Sie Den Summenzähler-Impulsausgang Nutzen
BETRIEBSANLEITUNG www.warensortiment.de 3.16 Wie Sie den Summenzähler-Impulsausgang nutzen Der Summenzähler-Impulsausgang erzeugt einen Impuls mit jeder Strömungseinheit. Sehen Sie hierzu auch Punkt 3.4 und 3.5 an. Als Impulsausgang kann der OCT-Ausgang oder der Summer genutzt werden. Beispiel: Wenn z.B. der Impulsausgang für den positiven Summenzähler benötigt wird und jeder Impuls 0,1 m³... -
Seite 23: Wie Sie Den Oct Ausgang Benutzen
BETRIEBSANLEITUNG www.warensortiment.de 3.19 Wie Sie den OCT Ausgang benutzen Den OCT Ausgang (Open Collect Transistor Ausgang) können Sie über das Fenster M78 konfigurieren. Der OCT Ausgang belegt zwei Pins der PS-232 Schnittstelle, das Signal liegt an PIN 6, die Masse dazu an Pin 5. 3.20 Wie Sie die Datumsfunktion einstellen Normalerweise müssen Sie an der Datumsfunktion keine Änderungen vornehmen. -
Seite 24: Wie Sie Den Manuellen Summenzähler Nutzen
BETRIEBSANLEITUNG www.warensortiment.de 3.25 Wie Sie den manuellen Summenzähler nutzen Nutzen Sie das Fenster M28 um den manuellen Summenzähler zu starten und zu stoppen. 3.26 Wie Sie die Seriennummer und weitere Details überprüfen Jedes Durchflussmessgerät hat eine eindeutig zu identifizierende Seriennummer (ESN Electronic Serial Number). -
Seite 25: Die Menüs
BETRIEBSANLEITUNG www.warensortiment.de Die Menüs Fenster / Menü Funktion Anzeige von drei Summenzählern (positiven, negativen und netto), Signalstärke, Signalqualität und Arbeitsstatus. Anzeige des positiven Summenzählers, Volumenstrom, Geschwindigkeit, Signalstärke, Signalqualität und Arbeitsstatus. Anzeige des negativen Summenzählers, Volumenstrom, Geschwindigkeit, Signalstärke, Signalqualität und Arbeitsstatus. Anzeige des netto Summenzählers, Volumenstrom, Geschwindigkeit, Signalstärke, Signalqualität und Arbeitsstatus. - Seite 26 BETRIEBSANLEITUNG www.warensortiment.de Zugang zum Speichern der Parameter in den internen Speicher. Zugang zum Abrufen von gespeicherten Parametern. Wählen Sie hier JA oder NEIN, ob das Gerät den letzten guten Wert festhalten soll (oder eben nicht) wenn ein zu schlechtes Signal anliegt. Der Standardwert ist JA.
- Seite 27 BETRIEBSANLEITUNG www.warensortiment.de Nicht verwendet Nicht verwendet Nicht verwendet Nicht verwendet Nicht verwendet Nicht verwendet Kalender für 99 Jahre, drücken Sie die -Taste für Modifikationen. Mit der -Taste überspringen Sie dabei Daten Dieses Fenster zeigt Ihnen die Softwareversion und die Seriennummer (ESN) Fenster zum Einstellen der RS-232 Schnittstelle, Baudraten von 75 bis 115200 bps sind möglich.
- Seite 28 BETRIEBSANLEITUNG www.warensortiment.de Dieses Fenster zeigt die geschätzte Schallübertragungsgeschwindigkeit der Flüssigkeit an. Wenn es einen groben Unterschied zur tatsächlichen Schallübertragungsgeschwindigkeit gibt, sollten Sie alle Parameter und die Sensorinstallation überprüfen. Dieses Fenster zeigt die Gesamtlaufzeit und den Laufzeitunterschied an. Dieses Fenster zeigt die Reynolds-Zahl und den Leitungsfaktor, womit das Gerät arbeitet, an.
-
Seite 29: Fehlerbehebung
BETRIEBSANLEITUNG www.warensortiment.de Fehlerbehebung Fehlermeldungen beim Einschalten Das Gerät verfügt über einen Eigentest nach dem Einschalten. Es läuft ein Diagnose- programm um Hardwarefehler zu finden ab. Die folgende Tabelle zeigt Ihnen Fehler- meldungen die auftreten können. Fehler Meldung Grund Maßnahmen ROM Testing Error Softwareproblem Schalten Sie das Gerät erneut ein Segment Test Error... -
Seite 30: Andere Fehler Und Lösungen
Bei einer Batteriespannung zwischen 3,70 und 3,90 Volt kann es zu Differenzen zwischen der tatsächlichen Laufzeit und der geschätzten Laufzeit kommen. Schnittstellenprotokoll Das Durchflussmessgerät PCE-TDS 100H hat eine Standard RS-232C Schnittstelle integriert. Die Schnittstelle versteht einen vollständigen Satz von Kommunikationsprotokollen. 6.1 Pinbelegung... -
Seite 31: Protokoll
BETRIEBSANLEITUNG www.warensortiment.de 6.2 Protokoll Das Protokoll besteht aus einer Reihe grundlegender Befehle im ASCII Format. Häufig verwendetet Befehle sind in der folgenden Tabelle aufgeführt. Hinweise: CR stands for Carriage Return and LF for Line Feed. 'd' stands for the 0~9 digit numbers. *** @ stands for the key value, e.g., 30H for the '0' key. -
Seite 32: Batterien
BETRIEBSANLEITUNG www.warensortiment.de Batterien HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
