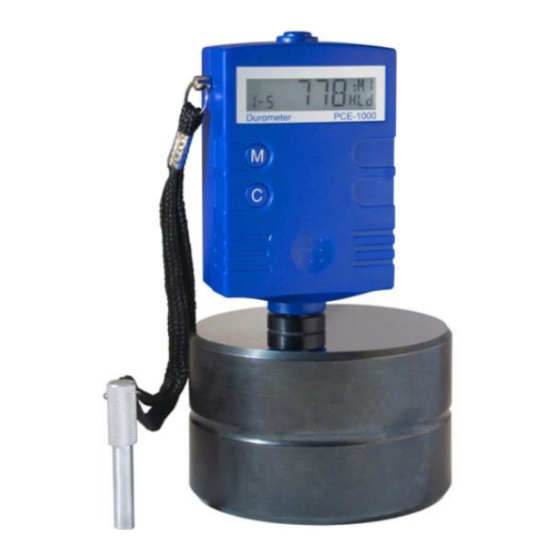

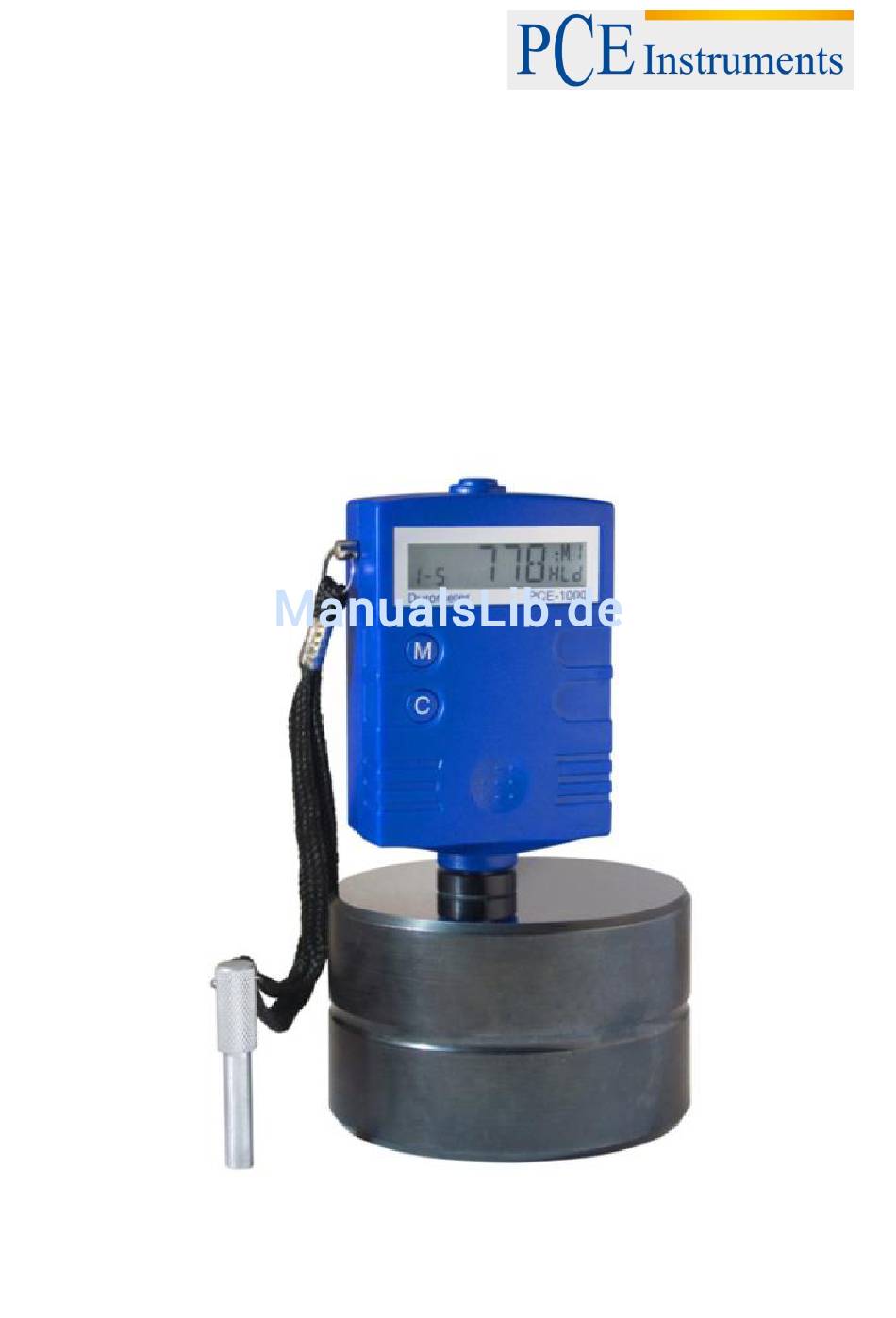

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Durometer PCE-1000 Version 2.0 Erstelldatum 12.02.2015 Letzte Änderung 12.04.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Allgemein ............................ 3 Messmethode ..........................3 Sicherheitsinformationen ..................4 Spezifikationen ......................5 Systembeschreibung ....................6 Gerät ............................6 Display ............................6 Erklärungen ......................7 Bedienungsanleitung ....................7 Vorbereitung vor der Messung ....................7 6.1.1 Die Probe ............................7 6.1.2 Das Ankoppeln .......................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Allgemein Vielen Dank, dass Sie sich für den Kauf eines Härteprüfgeräts PCE-1000 von PCE Instruments entschieden haben. Dieses Härteprüfgerät dient der schnellen Härteprüfung von Oberflächen metallischer Werkstoffe. Zum Beispiel sind Härteprüfungen an schweren und großen Teststücken wie Maschinen und Stahlkonstruktionen möglich, aber auch fest eingebaute Anlagenteile können auf ihre Härte hin geprüft... -
Seite 4: Sicherheitsinformationen
BETRIEBSANLEITUNG Der Spannungsverlauf des Ausgangssignales, wenn der Schlagkörper die Induktionsspule durchläuft, wird in der folgenden Abbildung veranschaulicht: Wenn Sie die Härte eines Materials mit der herkömmlichen statischen Testmethode messen, wirkt es sich auf den Messwert aus, wie viel Druck Sie anwenden, z. B. 720 HLD ≠ 720 HLC. Da mit unterschiedlichen Schlaggeräten unterschiedliche Umrechnungskurven einhergehen, wenn Sie Leeb-Härtewerte in andere Härtewerte umrechnen, sollte zusätzlich zum umgerechneten Wert auch das verwendete Schlaggerät mit angegeben werden. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Display LCD mit Hintergrundbeleuchtung Genauigkeit ±3 HL bei HL = 800 (0,4 %) Messbereich 170...960 HL HL, HRC, HRB, HB, HV, HS, HRA, σb Einheiten Materialien 9 verschiedene gebräuchliche Materialien Speicher 99 Daten Schlaggerät Ein / Aus automatisch Stromversorgung DC 9 V Ni-MH Akku Umgebungstemperatur... -
Seite 6: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Gerät „M“-Knopf - Menü - Berechnung (Durchschnitt [AVE], MAX, MIN) - Justage aufwärts „C“-Knopf - Einstellung ändern - Löschen von Ausreißern - Justage abwärts - Speicher abrufen Display... -
Seite 7: Erklärungen
BETRIEBSANLEITUNG Erklärungen Symbol Bedeutung Leeb Härtewert bei Schlaggerät D Brinell Härtewert Rockwell B Härtewert Rockwell C Härtewert Shore Härtewert Vicker Härtewert Schlaggerät D HLD: 170-960 20,0 – 67,9 59,6 – 99,5 80 – 647 80 – 940 32.5 – 99.5 Stahl 20,5 –... -
Seite 8: Das Ankoppeln
BETRIEBSANLEITUNG - Messgeräte, die anhand von Aufprallkräften messen, funktionieren nur einwandfrei, wenn sich der Schlagkörper beim Aufprall auf die Testoberfläche an einer bestimmten Stelle im Führungsrohr befindet. Wenn sich der Schlagkörper in Normalposition befindet, befindet sich die kugelförmige Testspitze genau am Ende des Führungsrohres. -
Seite 9: Bedienungsdiagramm
BETRIEBSANLEITUNG Bedienungsdiagramm Einschalten Drücken Sie den Start-Knopf auf der Oberseite des Testgerätes, um dieses einzuschalten. Das Gerät geht dann in den Messmodus. Menü Halten Sie die M-Taste gedrückt, bis das Wort „MENU“ blinkt. So gelangen Sie in das Fenster, in dem Sie die Schlagrichtung („DIRE“) eingeben können. -
Seite 10: Materialeinstellungen
BETRIEBSANLEITUNG 6.4.2 Materialeinstellungen Nachdem Sie die M-Taste gedrückt haben, um in das MATE-Fenster zu gelangen, drücken Sie so oft C, bis der gewünschte Materialcode angewählt ist (M1 – M9). M1: Stahl / Gussstahl M2: Kaltarbeitsstahl M3: Edelstahl M4: Grauguss M5: Sphäroguss M6: Aluminiumgusslegierungen M7: Messing M8: Bronze... -
Seite 11: Seriennummer Überprüfen
BETRIEBSANLEITUNG 6.4.7 Seriennummer überprüfen Nachdem Sie die M-Taste gedrückt haben, um in das SN-Fenster zu gelangen, drücken Sie C. Die Seriennummer erscheint im LC-Display. Drücken Sie M, um zum nächsten Fenster zu gelangen. 6.4.8 Auf Werkseinstellungen zurücksetzen Nachdem Sie die M-Taste gedrückt haben, um in das DSET-Fenster zu gelangen, drücken Sie C, um zwischen ESC (Abbruch) und RDS (auf Werkseinstellungen zurücksetzen) auszuwählen. -
Seite 12: Statistische Werte Anzeigen
BETRIEBSANLEITUNG Statistische Werte anzeigen Nachdem Sie anhand von bestimmten Durchschnittszeiten gemessen haben, drücken Sie gegebenenfalls mehrmals M. Beim ersten Mal wird im Display der Durchschnittswert angezeigt, beim zweiten Mal der Maximalwert und beim dritten Mal der Minimalwert. Bitte beachten: Wenn während der Messung ein Wert unrealistisch ist, drücken Sie C, um diesen Wert vom Display zu entfernen, um die Durchschnittsberechnung nicht zu verfälschen. -
Seite 13: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
