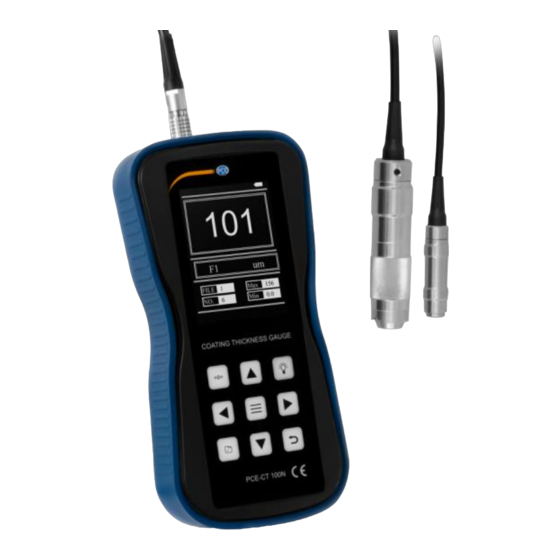

- Seite 1 Bedienungsanleitung PCE-CT 100N Schichtdickenmessgerät User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Letzte Änderung / last change: 18 August 2020 V 1.2...
-
Seite 2: Inhaltsverzeichnis
Sonden ..................................... 13 Sondenwechsel ................................14 Messen ..................................... 14 Messwerte speichern ............................... 14 Speicher auslesen ................................15 Kalibrierung ........................15 WiFi ..........................16 Einrichtung ..................................17 Speicher auslesen ................................17 Livemessung ..................................17 Garantie ......................... 18 Entsorgung ........................18 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Spezifikationen
100 cm Sonde NFe Auflagefläche Ø 10 mm Kabellänge ca. 100 cm Lieferumfang 1 x PCE-CT 100N Schichtdickenmessgerät 1 x Sonde Fe 1 x Sonde NFe 1 x Kalibrierplatte Eisen 1 x Kalibrierplatte Nichteisen 2 x Batterien AA 1 x USB-Stick... -
Seite 5: Systembeschreibung
Start und im Messmodus ist das Display in 4 Zeilen geteilt. • Obere Zeile Batterieindikator • 2. Zeile Messwert • 3. Zeile links Sondentyp rechts Maßeinheit • Untere Zeile links Speichergruppe und Speicherplatz rechts Max und Min Wert © PCE Instruments... -
Seite 6: Vorbereitung
Schließen Sie die Sonde an, indem Sie den Sondenstecker in die Buchse an der Oberseite des Gerätes einstecken. Achten Sie darauf, dass der rote Punkt des Sondensteckers auf die rote Markierung an der Buchse ausgerichtet ist. Das PCE-CT 100N erkennt beim Einschalten automatisch die angeschlossene Sonde und stellt die sondenspezifischen Parameter wie Messbereich, Auflösung, Messverfahren etc. -
Seite 7: Menü
Menü Es gibt 9 Hauptmenüpunkte: • 5.1 Messeinstellungen • 5.2 Geräteeinstellung • 5.3 Kalibrierung • 5.4 Gerätesprache • 5.5 Speicherverwaltung • 5.6 Speicherverzeichnis • 5.7 Datenübertragung USB • 5.8 Datenübertragung Wifi • 5.9 Geräteinformationen © PCE Instruments... -
Seite 8: Messeinstellungen
On / Ein Off / Aus Navigieren Sie mit den „Auf / Ab“ Pfeiltasten zum gewünschten Punkt. Mit den „Rechts / Links“ Pfeiltasten können Sie die Option verändern. Mit der „Zurück“ Taste gelangen Sie wieder ins Hauptmenü. © PCE Instruments... -
Seite 9: Geräteeinstellung
On / Ein Off / Aus Navigieren Sie mit den „Auf / Ab“ Pfeiltasten zum gewünschten Punkt. Mit den „Rechts / Links“ Pfeiltasten können Sie die Option verändern. Mit der „Zurück“ Taste gelangen Sie wieder ins Hauptmenü. © PCE Instruments... -
Seite 10: Kalibrierung
Navigieren Sie mit Hilfe der Pfeiltasten zum Icon „Language“ und tippen zur Auswahl auf die Taste „Menü / Bestätigung“. Navigieren Sie mit den „Auf / Ab“ Pfeiltasten zur gewünschten Sprache. Mit der „Zurück“ Taste gelangen Sie wieder ins Hauptmenü. © PCE Instruments... -
Seite 11: Speicherverwaltung
Navigieren Sie mit den „Auf / Ab“ Pfeiltasten zum gewünschten Punkt. Mit den „Rechts / Links“ Pfeiltasten können Sie die Option verändern (Punkt 1) oder mit der Taste „Menü / Bestätigung“ (Punkt 2, 3,4 und 5) auswählen. Mit der „Zurück“ Taste gelangen Sie wieder ins Hauptmenü. © PCE Instruments... -
Seite 12: Speicherverzeichnis
Mit der F1-Sonde können Sie alle unmagnetischen Schichten, z.B. Lack, Kunststoff, Zink etc. auf ferromagnetischem Eisen/Stahl messen. Im Display steht F1. Mit der N1-Sonde können Sie alle elektrisch isolierenden Schichten, z. B. Lack, Kunststoff, Eloxal etc. auf Nichteisen-Metallen (NE-Metallen) messen. Im Display steht N1. © PCE Instruments... -
Seite 13: Sondenwechsel
Sollte der Sonden-Typ nicht erkannt werden, stellen Sie diesen, wie in Punkt 5.1 beschrieben, ein. Messen Um eine Messung mit dem PCE-CT 100N durchzuführen, folgen Sie den nachstehenden Erläuterungen. • Stecken Sie die für Ihr Messobjekt entsprechende Sonde an der Oberseite des Gerätes ein. -
Seite 14: Speicher Auslesen
Speicher auslesen Die gespeicherten Daten des PCE-CT 100N können Sie direkt am Gerät einsehen oder über einen USB Datenträger oder WiFi zum PC / Tablet übertragen. Um die Speicherdaten am Gerät anzuschauen, gehen Sie wie im Punkt 5.6 beschrieben vor. Für die USB Variante schauen Sie unter Punkt 5.7. -
Seite 15: Wifi
Livemesswerte zum Android Smartphone / Tablet übertragen • Nähere Beschreibung Siehe Punkt 8.3 • Wifi abschalten • Mit dieser Option trennen Sie die WiFi Verbindung. Mit der automatischen Abschaltung des PCE-CT 100N wird die WiFi Verbindung ebenfalls unterbrochen. © PCE Instruments... -
Seite 16: Einrichtung
Kehren Sie zu der App zurück und tippen Sie auf den Button „Messen“. Navigieren Sie mit den Tasten „Auf / Ab“ am PCE-CT 100N zum Punkt 2 „Real time“. Ändern Sie mit der Pfeiltaste „Rechts“ den Status von „off“ auf „on“. -
Seite 17: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 18 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
- Seite 19 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Specifications are subject to change without notice. © PCE Instruments...
