Anschlüsse
Anschluss des Lüftungssystems

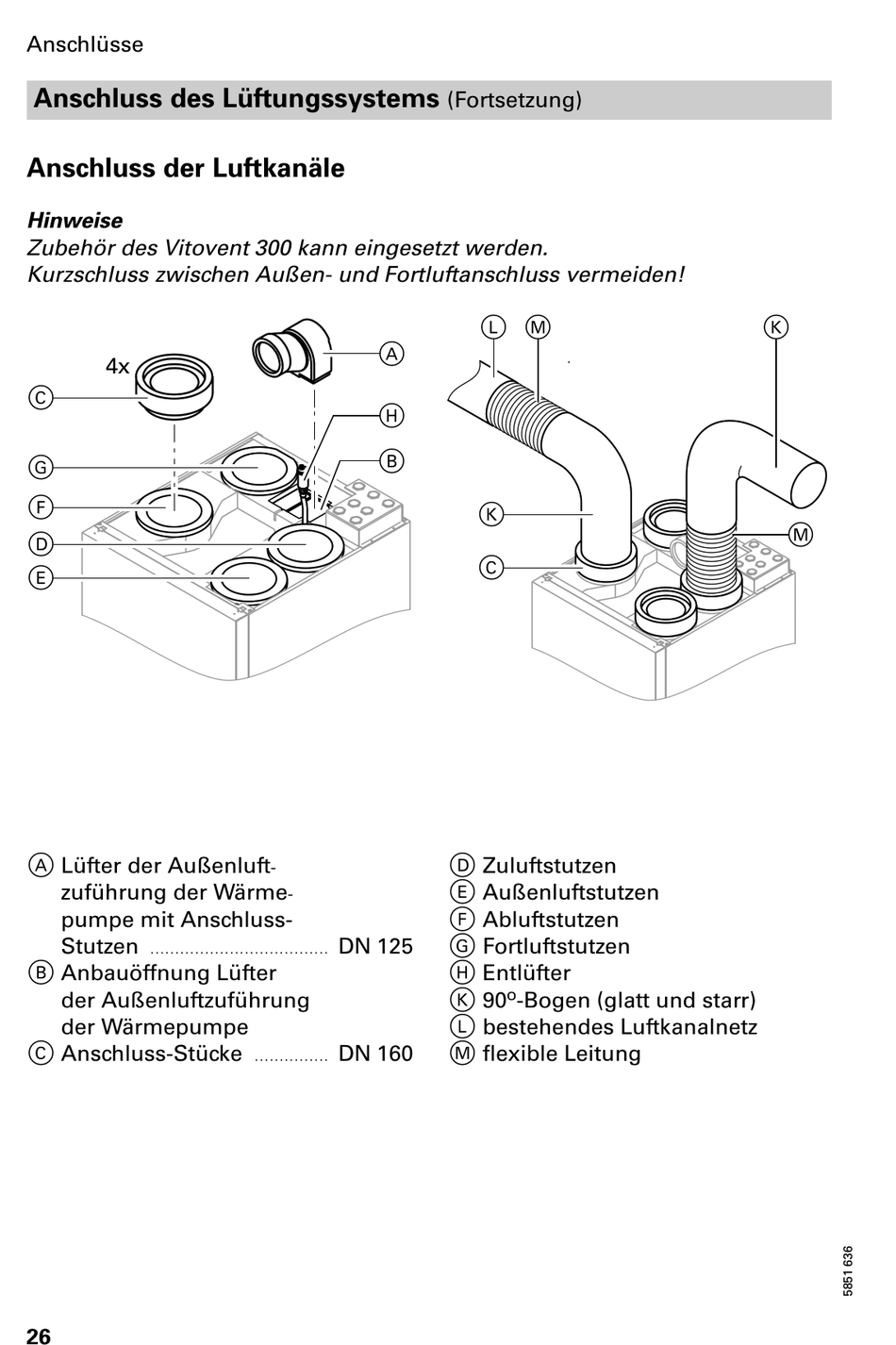

Anschluss der Luftkanäle
Hinweise
Zubehör des Vitovent 300 kann eingesetzt werden.
Kurzschluss zwischen Außen und Fortluftanschluss vermeiden!
4x
C
G
F
D
E
A Lüfter der Außenluft
zuführung der Wärme
pumpe mit Anschluss
Stutzen
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
B Anbauöffnung Lüfter
der Außenluftzuführung
der Wärmepumpe
C Anschluss Stücke
26
A
H
B
DN 125
DN 160
. . . . . . . . . . . . . . .
(Fortsetzung)
L M
K
C
D Zuluftstutzen
E Außenluftstutzen
F Abluftstutzen
G Fortluftstutzen
H Entlüfter
K 90º Bogen (glatt und starr)
L bestehendes Luftkanalnetz
M flexible Leitung
K
M
