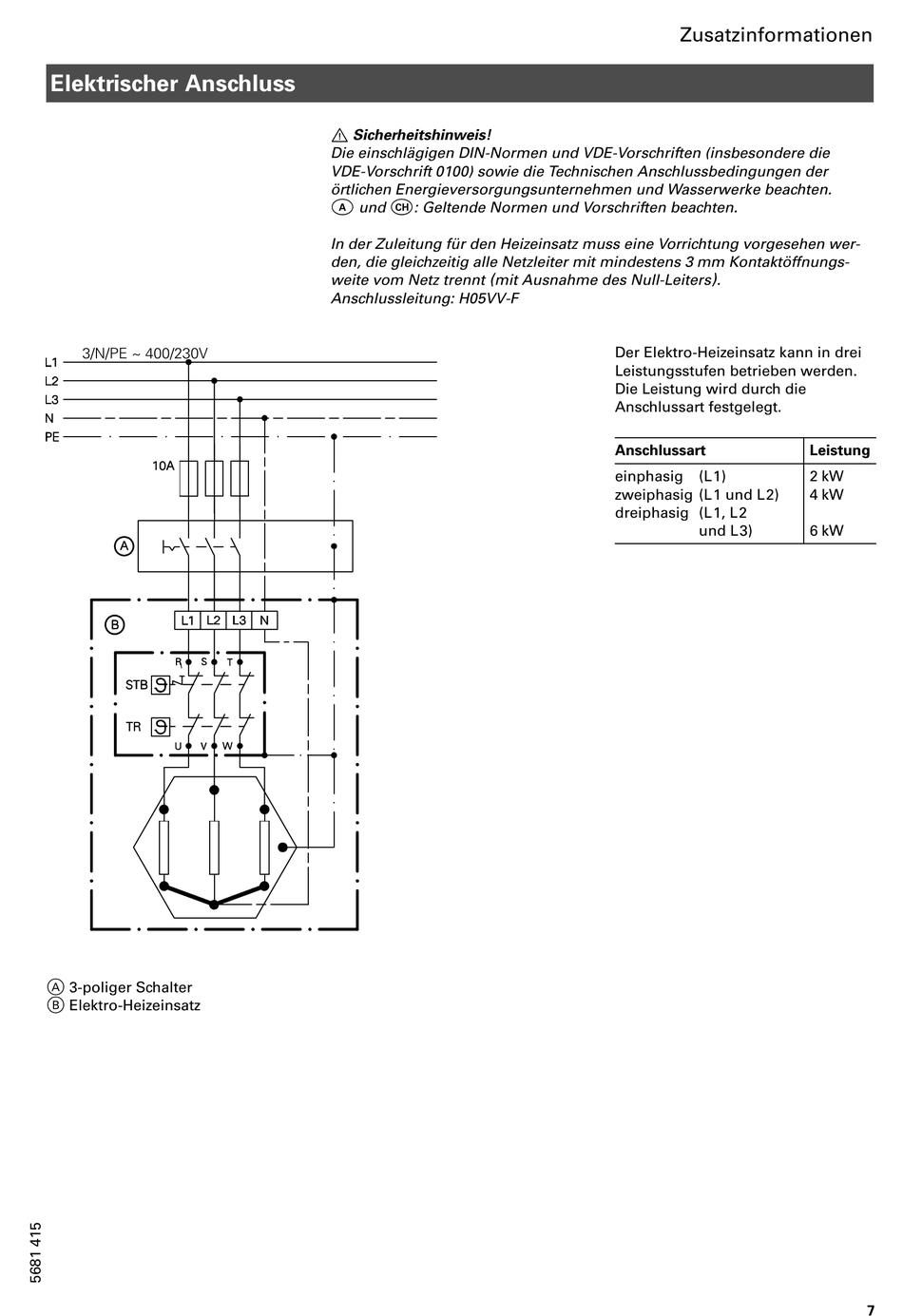

Elektrischer Anschluss

3/N/PE ~ 400/230V
A 3 poliger Schalter
B Elektro Heizeinsatz
¨ Sicherheitshinweis!
Die einschlägigen DIN Normen und VDE Vorschriften (insbesondere die
VDE Vorschrift 0100) sowie die Technischen Anschlussbedingungen der
örtlichen Energieversorgungsunternehmen und Wasserwerke beachten.
a und c: Geltende Normen und Vorschriften beachten.
In der Zuleitung für den Heizeinsatz muss eine Vorrichtung vorgesehen wer
den, die gleichzeitig alle Netzleiter mit mindestens 3 mm Kontaktöffnungs
(
weite vom Netz trennt mit Ausnahme des Null Leiters
Anschlussleitung: H05VV F

Zusatzinformationen

)
.
Der Elektro Heizeinsatz kann in drei
Leistungsstufen betrieben werden.
Die Leistung wird durch die
Anschlussart festgelegt.
Anschlussart
einphasig (L 1)
zweiphasig (L 1 und L 2)
dreiphasig (L 1, L 2
und L 3)
Leistung
2 kW
4 kW
6 kW
