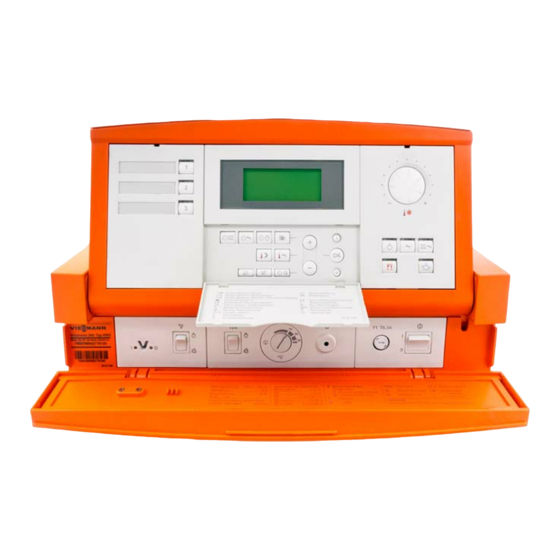

Viessmann VITOTRONIC 200 KW2 Bedienungsanleitung Für Den Anlagenbetreiber
Heizungsanlage mit witterungsgeführter, digitaler kessel und heizkreisregelung
Vorschau ausblenden
Andere Handbücher für VITOTRONIC 200 KW2:
- Montageanleitung (124 Seiten) ,
- Montageanleitung (132 Seiten) ,
- Montage- und serviceanleitung (124 Seiten)
Verwandte Anleitungen für Viessmann VITOTRONIC 200 KW2
Inhaltszusammenfassung für Viessmann VITOTRONIC 200 KW2
- Seite 1 Bedienungsanleitung für den Anlagenbetreiber Heizungsanlage mit witterungsgeführter, digitaler Kessel und Heizkreisregelung VITOTRONIC 200 VITOTRONIC 300 Vitotronic 200, KW2 Vitotronic 300, KW3 Bitte aufbewahren! 5581 363 4/2004...
-
Seite 2: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Verhalten bei Gasgeruch ¨ Gefahr ¨ Gefahr Dieses Zeichen warnt vor Per Austretendes Gas kann zu sonenschäden. Explosionen führen, die schwerste Verletzungen zur Achtung Folge haben. - Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Brand Brennstoffe ¨ Gefahr Achtung Bei Feuer besteht Verbren Unzulässige Brennstoffe kön nungs und Explosionsgefahr. nen Schäden an der Heizungs H Heizungsanlage abschalten. anlage verursachen. H Absperrventile in den Brenn Folgende Brennstoffe dürfen stoffleitungen schließen.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Erstinbetriebnahme ....................... . Ihre Heizungsanlage ist voreingestellt . - Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Weitere Einstellungen Uhrzeit und Datum einstellen ................... . Sprache einstellen .
-
Seite 6: Zuerst Informieren Erstinbetriebnahme
Zuerst informieren Erstinbetriebnahme Die erstmalige Inbetriebnahme und Als Betreiber einer neuen Feuerungs Anpassung der Regelung an die örtli anlage sind Sie verpflichtet, diese chen und baulichen Gegebenheiten umgehend dem für Ihre Liegenschaft müssen von Ihrem Heizungsfachbe zuständigen Bezirksschornsteinfeger trieb vorgenommen werden. meister zu melden. -
Seite 7: Wo Sie Bedienen
Wo Sie bedienen Übersicht der Bedien und Anzeigeelemente Alle Einstellungen an Ihrer Heizungsanlage können Sie zentral an der Bedieneinheit vornehmen. Falls Ihre Anlage Fernbedienungen aufweist, können Sie die Einstellungen auch an den Fernbedienungen (siehe separate Bedienungsanleitung) vornehmen. Regelung öffnen Die Bedieneinheit befindet sich in einer Schublade. -
Seite 8: Funktionen
Wo Sie bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Funktionen Kesseltemperatur U T SR A Heizkreisauswahl (Seite 10), bei K Partybetrieb (Seite 22) Vitotronic 200 nur ! und ? L Information (Seite 30 und 34) B Reduzierte Raumtemperatur M Grundeinstellung (siehe unten) N Bestätigung (Seite 16) C Warmwassertemperatur... -
Seite 9: H Bedienelemente Bei Geöffneter Abdeckklappe
Wo Sie bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Bedienelemente bei geöffneter Abdeckklappe Kesseltemperatur A Störungsanzeige (rot) (Seite 42) B Betriebsanzeige (grün) (Seite 11 und 12) C Schornsteinfeger Prüfschalter (nur für Servicezwecke) D TÜV Schalter (nur für Servicezwecke) E Temperaturregler F Entsperrung Übertemperatur G Sicherung H Netzschalter (Seite 11 und 12) -
Seite 10: H Symbole Im Anzeigefenster
Wo Sie bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Symbole im Anzeigefenster Die Symbole erscheinen nicht ständig, sondern abhängig von der Anlagen ausführung und vom Betriebszustand. Blinkende Werte im Anzeigefenster weisen darauf hin, dass Änderungen vor genommen werden können. e bei Frostgefahr p Heizkreispumpe läuft s bei Raumbeheizung mit | Mischer Auf... -
Seite 11: Ein Und Ausschalten
Ein− und Ausschalten Heizungsanlage einschalten 1. Druck der Heizungsanlage am Manometer A kontrollieren: Steht der Zeiger unterhalb der roten Markierung, ist der Druck der Anlage zu niedrig, dann Was ser nachfüllen oder Ihren Hei zungsfachbetrieb benachrichtigen. 2. Absperrventile der Ölleitungen (an Tank und Filter) bzw. -
Seite 12: Heizungsanlage Ausschalten
Ein− und Ausschalten Heizungsanlage ausschalten Wenn Sie Ihre Heizungsanlage vorübergehend nicht nutzen wollen, z.B. im Sommerurlaub, schalten Sie alle Heizkreise auf Abschaltbetrieb K (siehe Seite 13). Hinweis Die Umwälzpumpen werden automatisch alle 24 Stunden kurz eingeschaltet, damit sie sich nicht festsetzen. Wenn Sie Ihre Heizungsanlage nicht nutzen wollen, sollten Sie sie ausschalten. -
Seite 13: Einen Heizkreis Und Warmwasserbereitung Einschalten
Ein und Ausschalten Einen Heizkreis und Warmwasserbereitung einschalten 1. !, ? oder § drücken; die gewählte Taste wird beleuchtet. Hinweis Wenn die Taste G beleuchtet ist, 2. G drücken; erscheint Heizen und Warmwasser H während der Raumbeheizung mit für den gewählten Heizkreis: normaler Raumtemperatur das H Raumbeheizung erfolgt mit nor Symbol s,... -
Seite 14: Nur Warmwasser Einschalten
Ein und Ausschalten Nur Warmwasser einschalten 1. !, ? oder § drücken; die Hinweis gewählte Taste wird beleuchtet. Die Heizkreispumpen werden auto matisch alle 24 Stunden kurz einge 2. L drücken; schaltet, damit sie sich nicht festset Nur Warmwasser zen. für den gewählten Heizkreis: H keine Raumbeheizung H Warmwasserbereitung erfolgt... -
Seite 15: Raumtemperatur Einstellen
Raumtemperatur einstellen Raumtemperatur dauerhaft einstellen Wenn eine Raumbeheizung für Ihren Heizkreis erfolgen soll, müssen folgende 3 Punkte beachtet werden. 1. Für den entsprechenden Heiz 3. Wann für Ihren Heizkreis Raumbe kreis !, ? oder § muss heizung mit normaler oder redu Heizen und Warmwasser G zierter Raumtemperatur erfolgt, eingestellt sein. -
Seite 16: Normale Raumtemperatur Einstellen
Raumtemperatur einstellen Raumtemperatur dauerhaft einstellen (Fortsetzung) Normale Raumtemperatur einstellen 1. !, ? oder § drücken; die gewählte Taste wird beleuchtet. 2. Mit Drehknopf ts den gewünschten Temperaturwert für die Normale Raumtemperatur einstellen. Normale Raumtemp. º C Reduzierte Raumtemperatur einstellen Drücken Sie folgende Tasten: 1. -
Seite 17: H Schaltzeiten Einstellen (Zeitprogramm)
Raumtemperatur einstellen Raumtemperatur dauerhaft einstellen (Fortsetzung) Schaltzeiten einstellen (Zeitprogramm) Bei der Raumbeheizung kann bis zu Sie können Zeitprogramme für alle 4−mal pro Tag zwischen normaler Wochentage gleich oder für jeden und reduzierter Raumtemperatur Wochentag individuell einstellen. gewechselt werden (4 Zeitphasen). Werkseitig ist für alle Wochentage Bitte beachten Sie bei der Einstellung die Zeitphase 1 von 6.00 bis 22.00... - Seite 18 Raumtemperatur einstellen Raumtemperatur dauerhaft einstellen (Fortsetzung) Drücken Sie folgende Tasten: 1. !, ? oder §; die gewählte Hinweis Taste wird beleuchtet. Wenn für einzelne Wochentage unterschiedliche Zeitphasen ein 2. A für Zeitprogramm Heizen. gestellt sind und Sie möchten wieder für alle Wochentage glei Hinweis che Zeitphasen einstellen, drü...
-
Seite 19: Raumtemperatur Nur Für Einige Tage Ändern
Raumtemperatur dauerhaft einstellen (Fortsetzung) Wenn Sie eine Zeitphase löschen wollen, drücken Sie folgende Tasten: 1. !, ? oder §; die gewählte 4. b bis für den Endzeitpunkt die Taste wird beleuchtet. Anzeige erscheint. 2. A für Zeitprogramm Heizen. Heiz−Phase 2 Aus 1−7 3. - Seite 20 Raumtemperatur einstellen Raumtemperatur nur für einige Tage ändern (Fortsetzung) Drücken Sie folgende Tasten: 1. H für Ferienprogramm. 6. d zur Bestätigung. Hinweis 7. Die Raumtemperatur während des Wenn Sie die Einstellung des Ferienprogramms ist die einge Ferienprogramms vorzeitig abbre stellte reduzierte Raumtemperatur. chen wollen, erneut die Taste H (siehe Seite 16).
-
Seite 21: Raumtemperatur Nur Für Einige Stunden Ändern
Raumtemperatur einstellen Raumtemperatur nur für einige Stunden ändern Mit den folgenden Funktionen können Sie Ihre Raumtemperatur für einige Stunden ändern, ohne die Regelungseinstellungen dauerhaft zu verändern. H Sie wollen Ihre Wohnung verlassen und laut Zeitprogramm ist Heizen mit normaler Raumtemperatur eingestellt. Um Energie zu sparen, können Sie die normale Raumtemperatur mit dem Sparbetrieb N absenken (siehe unten). -
Seite 22: H Partybetrieb Einstellen
Raumtemperatur einstellen Raumtemperatur nur für einige Stunden ändern (Fortsetzung) Partybetrieb einstellen Im Partybetrieb H erfolgt Raumbeheizung mit einer individuell einstellbaren Temperatur (Partytemperatur) H wird das Warmwasser auf die eingestellte Solltemperatur nachgeheizt H ist die Zirkulationspumpe eingeschaltet. Drücken Sie folgende Tasten: 1. -
Seite 23: Warmwasser Einstellen
Warmwasser einstellen Warmwasser dauerhaft einstellen Bitte Hinweis auf Seite 24 beachten. 1. Für den entsprechenden Heiz 2. Wann für Ihren Heizkreis Warm kreis !, ? oder § muss wasserbereitung mit der einge Heizen und Warmwasser G stellten Temperatur erfolgt und oder Nur Warmwasser L ein wann die Zirkulationspumpe (falls gestellt sein. -
Seite 24: H Schaltzeiten Einstellen (Zeitprogramm)
Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) Schaltzeiten einstellen (Zeitprogramm) Heizungsanlage ohne Zirkulationspumpe Hinweis Die Regelung ist so eingestellt, dass die Einstellung für die Warmwasserberei tung für alle Heizkreise gilt. Wenn Sie eine Änderung wünschen, wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Die Warmwasserbereitung kann bis Wenn Sie keinen Automatik Betrieb zu 4−mal pro Tag ein und ausge... - Seite 25 Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) Heizungsanlage mit Zirkulationspumpe Hinweis Die Regelung ist so eingestellt, dass die Einstellung für die Warmwasserberei tung für alle Heizkreise gilt. Wenn Sie eine Änderung wünschen, wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Die Zirkulationspumpe pumpt das Wenn Sie keinen Automatik Betrieb Warmwasser in eine Ringleitung zwi wünschen, können Sie auch indivi...
- Seite 26 Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) Automatik−Betrieb einstellen (falls erforderlich) Drücken Sie folgende Tasten: 1. !, ? oder §; die gewählte 3. a/b für Automatik?", wenn Taste wird beleuchtet. Automatik?" noch nicht im Anzeigefenster erscheint. 2. B für Zeitprogramm Warm 4.
- Seite 27 Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) 8. a/b für Anfangszeitpunkt der Hinweis Wenn für einzelne Wochentage Warmwasser Phase. unterschiedliche Zeitphasen ein 9. d gestellt sind und Sie möchten zur Bestätigung; Warm wieder für alle Wochentage glei wasser Phase 1 Aus che Zeitphasen einstellen, drü...
-
Seite 28: Warmwasser Nur Für Einige Stunden Einstellen
Warmwasser einstellen Warmwasser nur für einige Stunden einstellen Mit der folgenden Funktion können Sie für einige Stunden Warmwasser bereiten, ohne die Regelungseinstellungen dauerhaft zu verändern. Dazu wählen Sie den Partybetrieb M. Während des Partybetriebes läuft die Zir kulationspumpe und erfolgt Raumbeheizung mit der Partytemperatur. Wol len Sie keine Raumbeheizung (z. -
Seite 29: Warmwasser Einmalig Einstellen
Warmwasser einstellen Warmwasser einmalig einstellen Mit der folgenden Funktion können Sie die Warmwasserbereitung einmalig aktivieren, ohne die Regelungseinstellungen dauerhaft zu verändern. Dazu wählen Sie den Partybetrieb M. Voraussetzungen: Nicht im Abschaltbetrieb K und nicht im Ferienprogramm H. Die Warmwassertemperatur muss unter dem eingestellten Sollwert liegen (siehe Seite 23). -
Seite 30: Weitere Einstellungen
Weitere Einstellungen Uhrzeit und Datum einstellen Uhrzeit und Datum sind werkseitig eingestellt und können manuell geändert werden. Drücken Sie folgende Tasten: 1. D 4. a/b für gewünschtes Datum. für Uhrzeit. 2. a/b für gewünschte Uhrzeit. Datum 14;01;04 Uhrzeit 09:05 5. d zur Bestätigung. -
Seite 31: Heizverhalten Des Heizkessels
Weitere Einstellungen Heizverhalten des Heizkessels ändern Sie können das Heizverhalten ändern, wenn die Raumtemperatur über einen längeren Zeitraum nicht Ihren Wünschen entspricht. Das Heizverhalten beeinflussen Sie durch Ändern von Neigung und Niveau der Heizkennlinie. Nähere Informationen zur Heizkennlinie finden Sie auf Seite 33. - Seite 32 Weitere Einstellungen Heizverhalten des Heizkessels ändern (Fortsetzung) Heizverhalten ändern, Maßnahme Beispiel wenn ..der Wohnraum in der Stellen Sie die Neigung Neigung kalten Jahreszeit zu der Heizkennlinie auf kalt ist den nächsthöheren Wert (z.B. 1,5) ... der Wohnraum in der Stellen Sie die Neigung Neigung kalten Jahreszeit zu...
-
Seite 33: H Für Den Technisch Interessierten Anlagenbetreiber
Weitere Einstellungen Heizverhalten des Heizkessels ändern (Fortsetzung) Für den technisch interessierten Anlagenbetreiber Heizkennlinien stellen den Zusammenhang zwischen Außentemperatur und Kesselwasser bzw. Vorlauftemperatur dar. Vereinfacht: je niedriger die Außentemperatur, desto höher die Kesselwasser bzw. Vorlauftemperatur. Die dargestellten Heizkennlinien gelten bei folgenden Einstellungen: H Niveau der Heizkennlinie = 0 Bei anderer Einstellung des Niveaus werden die Kennlinien parallel in senkrechter Richtung verschoben. -
Seite 34: Abfragemöglichkeiten
Abfragemöglichkeiten Informationen abfragen Je nach angeschlossenen Komponenten und vorgenommenen Einstellungen können Sie momentane Temperaturen und Betriebszustände abfragen. Drücken Sie folgende Tasten: 1. !, ? oder §; die gewählte 3. a/b für weitere Abfragen der Taste wird beleuchtet. Liste. 2. c 4. -
Seite 35: Zeitprogramme Abfragen
Abfragemöglichkeiten Zeitprogramme abfragen Drücken Sie folgende Tasten: 1. !, ? oder §; die gewählte Taste wird beleuchtet. 2. A/c für Zeitprogramm Raum beheizung oder B/c für Zeitprogramm Warm wasser oder C/c für Zeitprogramm Zirkula tionspumpe gleichzeitig gedrückt hal ten, die eingestellten Zeit phasen erscheinen auf einem Zeitstrahl. -
Seite 36: Was Tun, Wenn
Was tun, wenn ..die Räume zu kalt sind? Ursache Behebung H Netzschalter 8 einschalten Heizungsanlage ist ausgeschaltet (siehe Seite 11) H Hauptschalter, falls vorhanden (außerhalb des Heizraumes) ein schalten H Sicherung in der Stromkreisvertei lung (Haussicherung) prüfen und Heizungsfachbetrieb benachrich tigen Regelung falsch eingestellt... - Seite 37 Was tun, wenn ..die Räume zu kalt sind? (Fortsetzung) Ursache Behebung Fehlstart des Brenners: Neuer Startversuch durch Drücken des Entstörknopfes B bei Störung erscheint im Anzeigefens ter, die rote Störungsanzeige der Gebläsebrenner vorn an der Bren Regelung A blinkt und die Stör nerhaube, bei atmosphärischem lampe am Brenner leuchtet rot Brenner am Vorderblech des Heiz...
-
Seite 38: Die Räume Zu Warm Sind
Was tun, wenn ..die Räume zu kalt sind? (Fortsetzung) Ursache Behebung Motorhebel A aushängen und Mischer Motor defekt Mischerhebel B von Hand einstel len. Heizungsfachbetrieb benachrich tigen..die Räume zu warm sind? Ursache Behebung Regelung falsch eingestellt Einstellungen prüfen und ggf. -
Seite 39: Kein Warmes Wasser Zur Verfügung Steht
Was tun, wenn ..kein warmes Wasser zur Verfügung steht? Ursache Behebung H Netzschalter 8 einschalten Heizungsanlage ist ausgeschaltet (siehe Seite 11) H Hauptschalter, falls vorhanden (außerhalb des Heizraumes) ein schalten H Sicherung in der Stromkreisvertei lung (Haussicherung) prüfen und Heizungsfachbetrieb benachrich tigen Regelung falsch eingestellt... -
Seite 40: Das Warmwasser Zu Heiß Ist
Was tun, wenn ..das Warmwasser zu heiß ist? Ursache Behebung Regelung falsch eingestellt Warmwassertemperatur prüfen und ggf. korrigieren (siehe Seite 23) Sensorfehler Heizungsfachbetrieb benachrichtigen ... Störung im Anzeigefenster blinkt? Ursache Behebung Störung an der Heizungsanlage Art der Störung abfragen (siehe Seite 42) und Heizungsfachbetrieb benachrichtigen ... -
Seite 41: Ext. Aufschaltung Im Anzeigefenster Erscheint
Was tun, wenn ..Ext. Aufschaltung im Anzeigefenster erscheint? Ursache Behebung Das Betriebsprogramm, dass an der Behebung nicht notwendig. Regelung eingestellt ist, wurde durch Umschaltung des Betriebspro ein externes Schaltgerät umgeschal gramms ist durch manuelle Einstel lung vorgegeben worden.. -
Seite 42: Störungsanzeige Abfragen
Was tun, wenn ... Störungsanzeige abfragen Liegt eine Störung an Ihrer Heizung vor, wird diese im Anzeigefenster und durch Blinken der roten Störungsanzeige (siehe Seite 9) angezeigt. Sie können selbst anhand einer Abfrage im Anzeigefenster den Störungscode ablesen und diesen Ihrem Heizungsfachbetrieb nennen. Damit ermöglichen Sie dem Heizungsfachmann eine bessere Vorbereitung und sparen gegebe nenfalls zusätzliche Fahrtkosten. -
Seite 43: Instandhaltung
Instandhaltung Reinigung Die Geräte können mit einem han delsüblichen Haushaltsreiniger (kein Scheuermittel) gereinigt werden. Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage ist durch die Energieein sparverordnung und die Normen DIN 4755, DIN 4756 und DIN 1988 8 vorge sehen. -
Seite 44: Tipps Zum Energiesparen
Tipps zum Energiesparen Tipps zum Energiesparen Neben der Nutzung der Vorteile einer modernen Heizungsanlage können Sie durch Ihr Verhalten zusätzlich Energie sparen. Folgende Maßnahmen helfen Ihnen dabei: H Richtiges Lüften. Fenster A kurzzeitig ganz öffnen und dabei die Thermostatven tile B schließen. H Nicht überheizen, eine Raumtemperatur von 20 ºC anstreben, jedes Grad Raumtempe... -
Seite 45: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abfragen von Temperaturen und Gasabsperrhahn 2, 11, 12 ....Betriebszuständen Gasgeruch ..........(Informationen) Gefahr . - Seite 46 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Nachttemperatur Tagtemperatur ............... . Neigung der Heizkennlinie Tastenbeleuchtung .
-
Seite 48: Gültigkeitshinweis
Zertifizierung Ihr Ansprechpartner Für Rückfragen oder Wartungs und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Werke GmbH & Co KG D 35107 Allendorf...
