Aufstellung
(Fortsetzung)

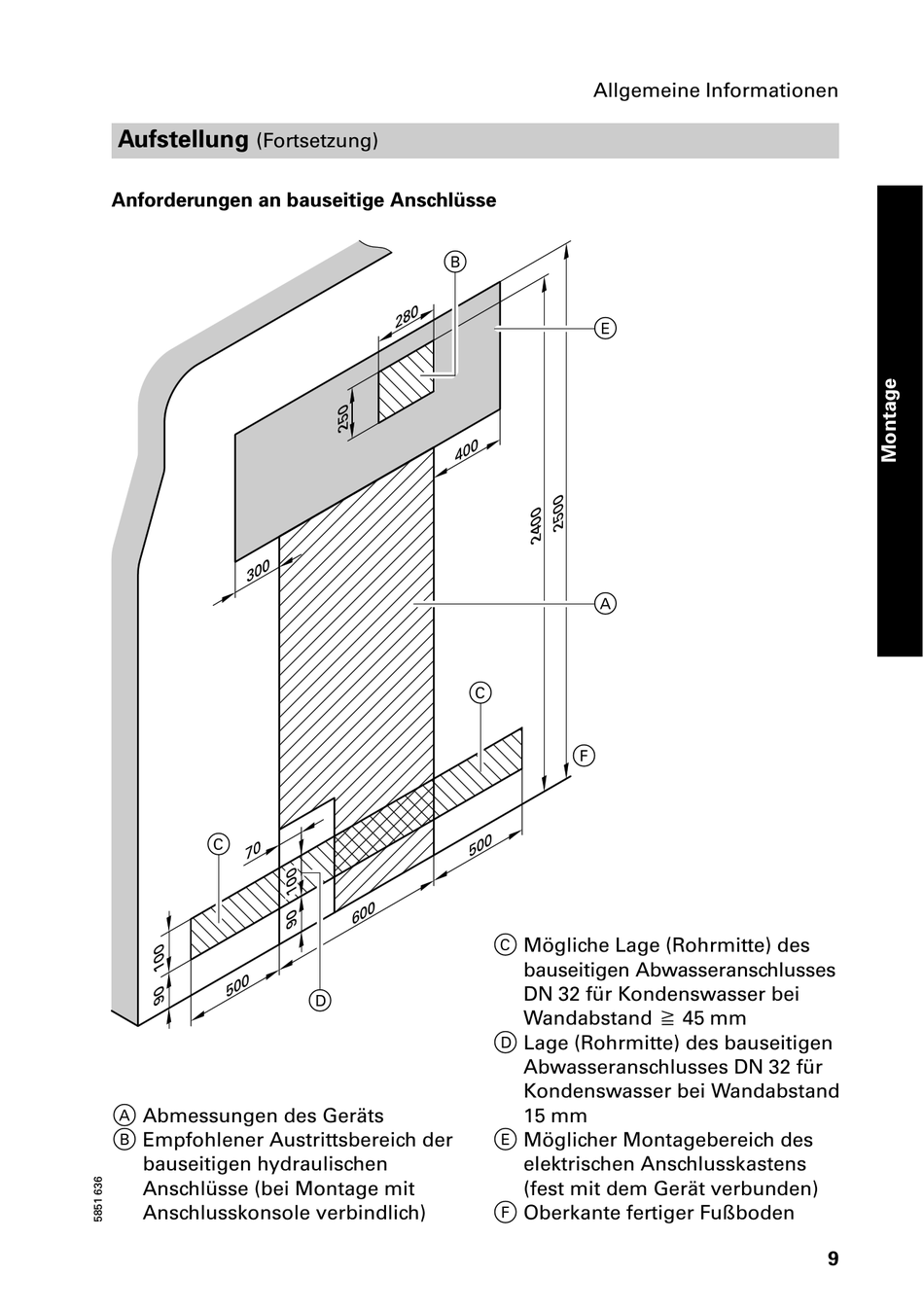

Anforderungen an bauseitige Anschlüsse
C
A Abmessungen des Geräts
B Empfohlener Austrittsbereich der
bauseitigen hydraulischen
Anschlüsse (bei Montage mit
Anschlusskonsole verbindlich)
B
C
D
Allgemeine Informationen
E
A
F
C Mögliche Lage (Rohrmitte) des
bauseitigen Abwasseranschlusses
DN 32 für Kondenswasser bei
Wandabstand y 45 mm
D Lage (Rohrmitte) des bauseitigen
Abwasseranschlusses DN 32 für
Kondenswasser bei Wandabstand
15 mm
E Möglicher Montagebereich des
elektrischen Anschlusskastens
(fest mit dem Gerät verbunden)
F Oberkante fertiger Fußboden
9
