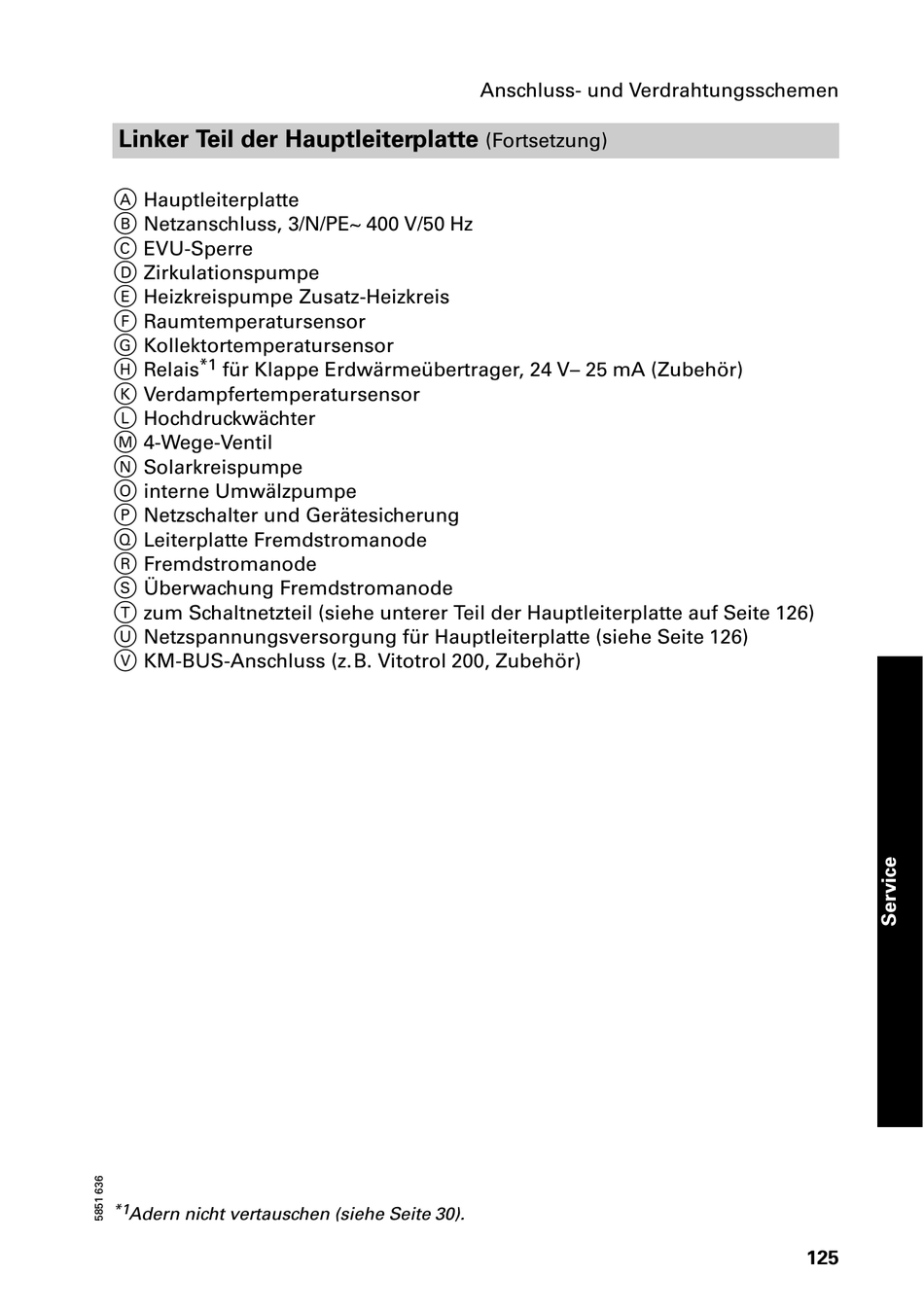

Anschluss und Verdrahtungsschemen
Linker Teil der Hauptleiterplatte
(Fortsetzung)
A Hauptleiterplatte
B Netzanschluss, 3/N/PE~ 400 V/50 Hz
C EVU Sperre
D Zirkulationspumpe
E Heizkreispumpe Zusatz Heizkreis
F Raumtemperatursensor
G Kollektortemperatursensor
H Relais
*1
für Klappe Erdwärmeübertrager, 24 V 25 mA (Zubehör)
K Verdampfertemperatursensor
L Hochdruckwächter
M 4 Wege Ventil
N Solarkreispumpe
O interne Umwälzpumpe
P Netzschalter und Gerätesicherung
Q Leiterplatte Fremdstromanode
R Fremdstromanode
S Überwachung Fremdstromanode
T zum Schaltnetzteil (siehe unterer Teil der Hauptleiterplatte auf Seite 126)
U Netzspannungsversorgung für Hauptleiterplatte (siehe Seite 126)
V KM BUS Anschluss (z. B. Vitotrol 200, Zubehör)
*1
Adern nicht vertauschen (siehe Seite 30).
125
