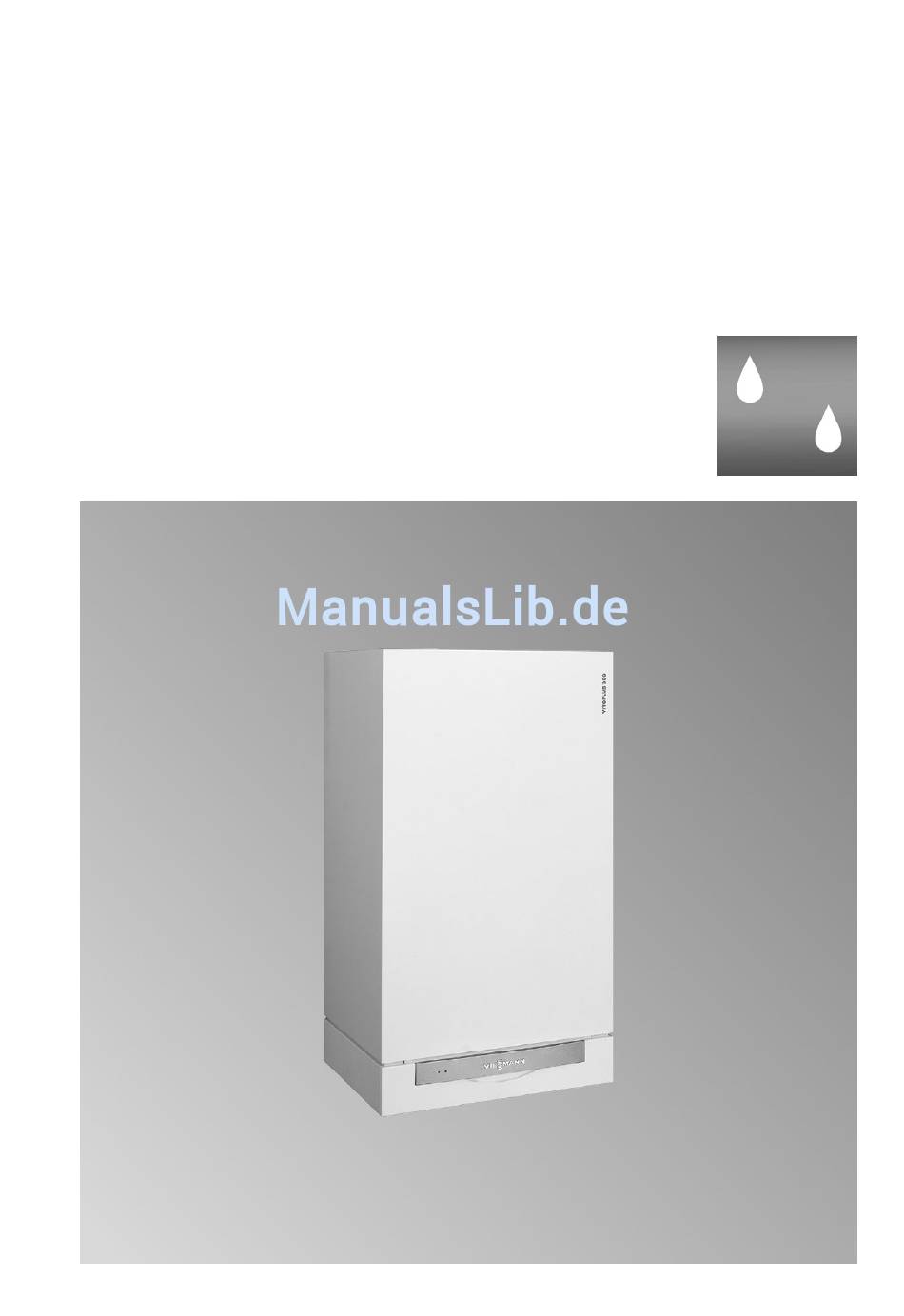

VIESMANN
Montageanleitung
für die Fachkraft

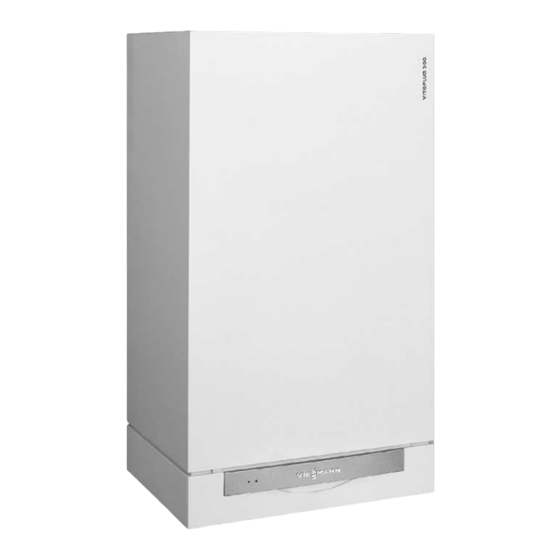

Vitoladens 300-W
Typ VP3B, 12,9/19,3 kW, 16,1/23,5 kW
Öl-Brennwertkessel als Wandgerät,
für die Verbrennung von Heizöl DIN 51603-EL-1-schwefelarm
VITOLADENS 300-W
Nach Montage entsorgen!
5730 616
2/2009

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOLADENS 300-W VP3B

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoladens 300-W Typ VP3B, 12,9/19,3 kW, 16,1/23,5 kW Öl-Brennwertkessel als Wandgerät, für die Verbrennung von Heizöl DIN 51603-EL-1-schwefelarm VITOLADENS 300-W Nach Montage entsorgen! 5730 616 2/2009...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagevorbereitung..................Montageablauf Heizkessel anbauen und Anschlüsse montieren..........Abgasanschluss....................Kondenswasseranschluss..................Ölversorgung als Einstrangsystem erstellen............10 Regelungsgehäuse öffnen................... 11 Elektrische Anschlüsse..................12 ■ Anschlussleitungen verlegen................15 Regelungsgehäuse schließen und Bedienteil einsetzen........16 Brandschutzschalter anschließen (nur für a)............ 17 Vorderblech anbauen................... 18 Inbetriebnahme und Einregulierung..............
  • Seite 4: Montagevorbereitung

    Montagevorbereitung Vorbereitungen zur Montage des Heizkessels Bauseitige Vorbereitung der Wasser- und Elektroanschlüsse siehe Montage- anleitung Montagehilfe oder Montagerahmen. A Heizungsvorlauf Rp¾ F Befüllung/Entleerung B Anschluss für Ausdehnungsgefäß G Bereich für elektrische Leitungen G¾ H Maß bei Aufstellung mit unterge- C Speichervorlauf G¾ stelltem Speicher-Wasserwärmer D Speicherrücklauf G¾...
  • Seite 5 Montagevorbereitung (Fortsetzung) 1. Wasserseitige Anschlüsse vorberei- 3. Elektrische Anschlüsse vorbereiten. ten. Heizungsanlage gründlich spü- ■ Netzleitung: NYM-J 3 x 1,5 mm len. Absicherung max. 16 A, 230 V/ 50 Hz 2. Ölseitigen Anschluss (Ölfilter) vorbe- ■ Leitungen für Zubehör: NYM mit reiten.
  • Seite 6: Heizkessel Anbauen Und Anschlüsse Montieren

    Heizkessel anbauen und Anschlüsse montieren...
  • Seite 7 Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) A Heizungsvorlauf D Speicherrücklauf B Anschluss für Ausdehnungsgefäß E Heizungsrücklauf C Speichervorlauf F Befüllung/Entleerung...
  • Seite 8: Abgasanschluss

    Abgasanschluss Abgas-/Zuluftsystem an das Kesselan- schluss-Stück anschließen. Hinweis Falls ein Abgas-/Zuluftsystem 7 60/100 mm angeschlossen werden soll, ist ein AZ-Adapter (Zubehör) erfor- derlich. Montageanleitung Abgassys- tem. Hinweis Der Heizkessel muss waagerecht und senkrecht an der Wand montiert sein.
  • Seite 9: Kondenswasseranschluss

    Kondenswasseranschluss Kondenswasserleitung mit Gefälle und Rohrbelüftung an das Abwassernetz anschließen. Falls erforderlich eine Neutralisationsanlage vorsehen. Hinweis Bei Betrieb mit Heizöl DIN 51603-EL-1- schwefelarm (Schwefelgehalt ≤ 50 mg/kg) kann gemäß ATV-DVWK-A 251 auf eine Neutralisationsanlage ver- zichtet werden. Wird keine Neutralisationsanlage ange- schlossen, den Aktivkohlefilter (Zube- hör) einsetzen.
  • Seite 10: Ölversorgung Als Einstrangsystem Erstellen

    Ölversorgung als Einstrangsystem erstellen A Heizölfilter mit automatischem Ent- B Fußventil lüfter In die Ölversorgung unbedingt einen Dimensionierung der Ölleitung Einstrang-Heizölfilter R ⅜ (Filterfeinheit Saug- max. Rohrleitungslänge in höhe H m bei Innendurchmesser max. 40 µm) und einen Heizölentlüfter einbauen. in m Saugleitung 4 mm...
  • Seite 11: Regelungsgehäuse Öffnen

    Regelungsgehäuse öffnen...
  • Seite 12: Elektrische Anschlüsse

    Elektrische Anschlüsse Hinweis zum Anschluss von Zubehörteilen Für den Anschluss die den Zubehörteilen beiliegenden separaten Montage- anleitungen beachten. Achtung Durch elektrostatische Entladung können elektronische Baugruppen beschä- digt werden. Vor den Arbeiten geerdete Objekte, z.B. Heizungs- oder Wasserrohre berüh- ren, um die statische Aufladung abzuleiten.
  • Seite 13 Elektrische Anschlüsse (Fortsetzung) 230V~ 230V~ 7 6 5 4 3 2 1 A Funkuhranschluss...
  • Seite 14 Elektrische Anschlüsse (Fortsetzung) Stecker 230 V~ Kleinspannungsstecker fÖ Netzanschluss Außentemperatursensor ■ Vorhandene Einzeladern entfer- nen. Montage: ■ Nord- oder Nordwestwand, 2 bis Gefahr 2,5 m über dem Boden, bei Falsche Adernzuord- mehrgeschossigen Gebäuden in nung kann zu schweren der oberen Hälfte des Verletzungen und Schä- 2.
  • Seite 15: Anschlussleitungen Verlegen

    Elektrische Anschlüsse (Fortsetzung) Anschlussleitungen verlegen Achtung Wenn Anschlussleitungen an heißen Bauteilen anliegen, werden sie beschä- digt. Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die maximal zulässigen Temperaturen der Leitungen nicht über- schritten werden. A Kleinspannungsanschlüsse F Leitungsabdichtung für Netzan- schluss B 230 V-Anschlüsse % Stecker für Anschluss Speichertem-...
  • Seite 16: Regelungsgehäuse Schließen Und Bedienteil Einsetzen

    Regelungsgehäuse schließen und Bedienteil einsetzen...
  • Seite 17: Brandschutzschalter Anschließen (Nur Für A)

    Brandschutzschalter anschließen (nur für a) Hinweis Vor Anschließen des Brandschutzschalters die vorhandene Brücke entfernen.
  • Seite 18: Vorderblech Anbauen

    Vorderblech anbauen Inbetriebnahme und Einregulierung Inbetriebnahme und Einregulie- rung siehe Serviceanleitung.
  • Seite 20 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
